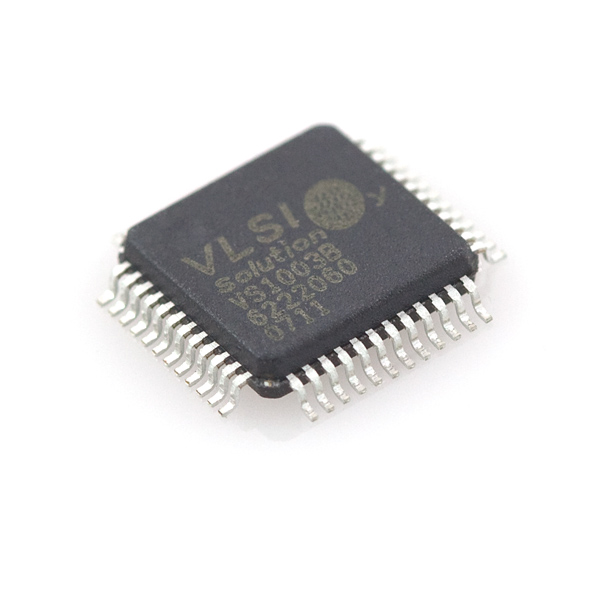

Плата VS1033 - single-chip декодер MP3/AAC/WMA/MIDI и кодер IMA ADPCM. В центре схемы - производительный и экономный DSP-процессор VS DSP4. У него есть память для рабочих данных, 5 Кб памяти RAM для инструкций и 0,5 Кб памяти RAM для пользовательских приложений, серийные интерфейсы для управления и ввода данных, 4 I/O-пинов общего назначения, также UART. На борту, кроме перечисленного, моно-АЦП и стерео ЦАП-преобразователи, а еще усилитель для сигнала с микрофона и буфер заземления.
Идет в LQFP-корпусе (48-пиновом).
Функции:
Декодеры:
MPEG 1 & 2 audio layer III (CBR +VBR +ABR)
WMA 4.0/4.1/7/8/9 all profiles (5-384kbit/s)
Файлы в форматах: WAV (PCM + IMA ADPCM);General MIDI / SP-MIDI
Кодирование IMA ADPCM от микрофона или с линии
Поддержка потокового звука
Раздельное управление высокими и низкими частотами
Работает на частоте 12-13 MHz или 24-26 MHz
Внутренний PLL-умножитель тактовой частоты
Низкое энергопотребление
Качественный стерео-ЦАП, без ошибок в фазе между каналами
Драйвер стерео-наушников, нагрузка до 30 Ом
Отдельное питание для аналога, цифры, I/O
5,5 Кб внутренней RAM памяти для пользовательского кода и данных
5 Кб RAM-памяти для инструкций
0,5 Кб RAM-памяти для пользовательских приложений
Серийные интерфейсы управления и данных
Может работать как slave-сопроцессор
Функция SPI flash boot
UART для дебага
Могут также быть добавлены новые программные функции и до 4-х GPIO-пинов
Техническое состояние: Новое
Гарантия 2 месяца
