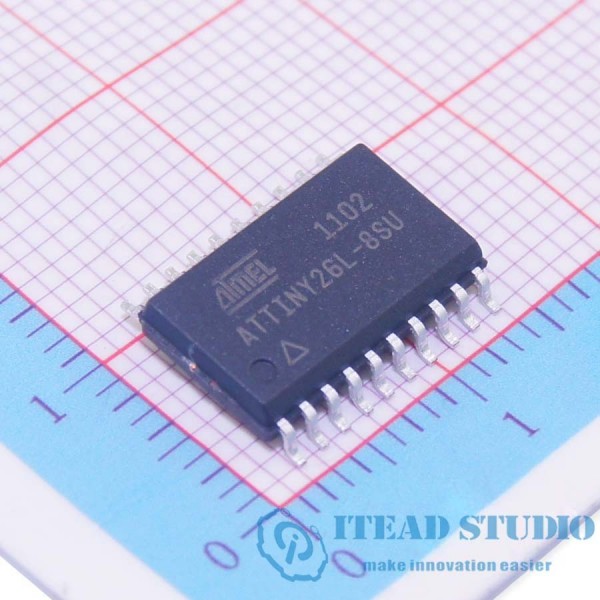

Модуль ATMEL/AVR - ATTINY26L-8SU

Модуль ATMEL/AVR - ATTINY26L-8SU

Артикул:  2208rd
45 грн.
Наличие: нет в наличии
Модель: IM130114020
+

ATtiny26(L) - 8-битный CMOS-микроконтроллер с малым энергопотреблением, архитектура RISC в связке с технологией AVR. Микроконтроллер способен обработать 1 MIPS на МГц, позволяет балансировать питание и скорость обработки данных.

AVR имеет широкий набор инструкций и 32 регистра данных общего назначения. Все 32 регистра непосредственно подключены к модулю арифметических операций (ALU), что позволяет опрашивать два регистра одновременно за время одной инструкции (в одном тактовом интервале). Такая архитектура более экономна по процессорному времени, потому что пропускает через себя в 10 раз больше информации за единицу времени, чем стандартные CISC-микроконтроллеры. ATtiny26(L) оснащен качественным АЦП с 11 single-ended каналами и 8 дифференциальными каналами. Семь дифференциальных каналов имеют опциональное усиление 20х. Четыре дифференциальных канала с функцией усиления могут работать одновременно. ATtiny26(L) также имеет высокочастотный 8-битный PWM-модуль с двумя независимыми выводами. Два PWM-выхода имеют обращенные выходные пины, для синхронной обработки сигнала. Универсальный серийный интерфейс ATtiny26(L) позволяет работать с TWI (двухжильным серийным интерфейсом) или SM-Bus. Это дает возможность подключать, например, схему зарядки аккумуляторов, простые термостаты, детекторы дыма и пр.

ATtiny26(L) имеет на борту 2 Кб флеш-памяти, 128 байт EEPROM, 128 байт SRAM, до 16 I/O-линий общего назначения, 32 рабочих регистра общего назначения, два 8-битных таймера/счетчика (один с PWM-выводом), внутренние и внешние осцилляторы, внутренние и внешние генераторы прерываний, программируемый таймер Watchdog, 11-канальный 10-битный АЦП-преобразователь с двумя уровнями усиления входного сигнала, и четыре задаваемых режима экономии питания. Режим Idle останавливает ЦП, однако продолжают работать таймеры/счетчики и подсистема прерываний. Также имеется режим подавления шумов в АЦП. В режима сна работает только АЦП. Режим Power-down (отключения питания) "замораживает" содержимое регистров, но останавливает осцилляторы, то есть, все функции чипа не работают до следующей hard-перезагрузки или прерывания. Режим ожидания аналогичен предыдущму режиму, но работают также внешние осцилляторы. Функции пробуждения (или прерывания) по сигналу на пин позволяют устройству реагировать на внешние события, в то же время сохраняя малое энергопотребление, характерное для режима Power-down.

Прибор собирается по новой технологии Atmel неволатильной памяти. Сочетание 8-битного ЦП типа RISC и флеш-памяти на одном чипе делает микросхему Atmel AT89C52 мощным микрокомпьютером, в то же время достаточно гибким, при этом доступным по цене, мир emdedded-проектов открыт для вас.

Устройство поддерживает все нужные программы и средства системной разработки: Ассемблеры макросов, программные дебаггеры/эмуляторы, встроенные эмуляторы и оценочные системы.

Техническое состояние: Новое
Гарантия 2 месяца
