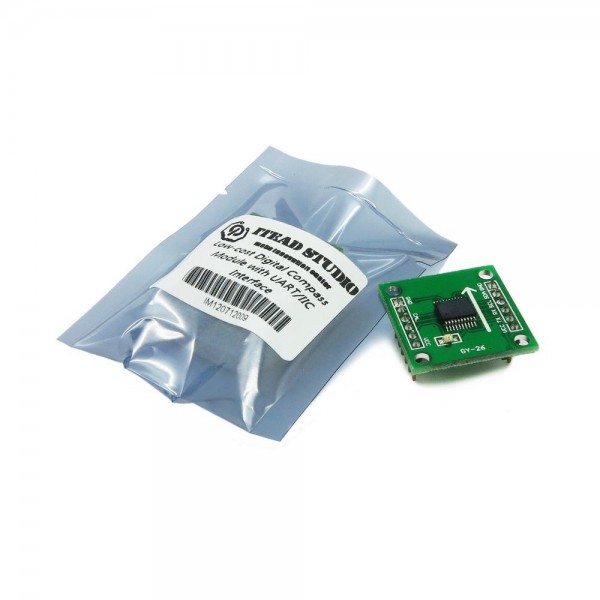

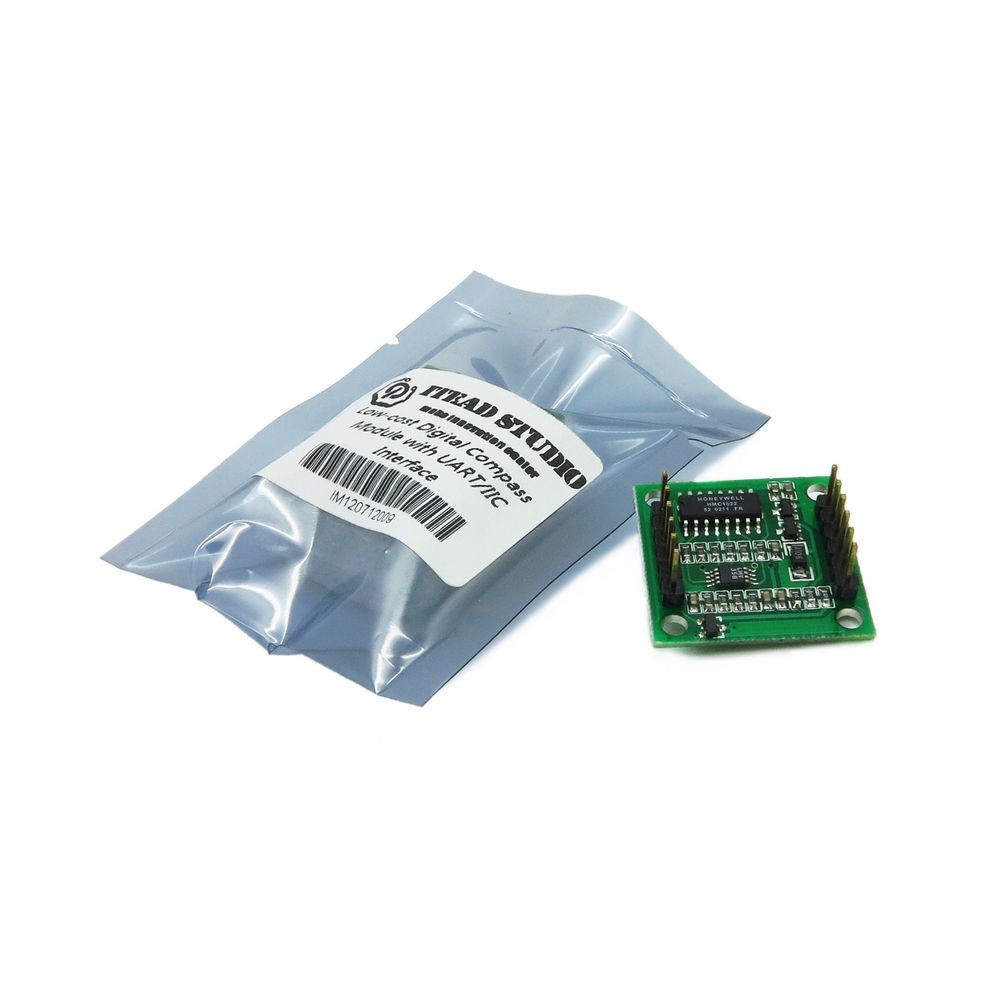

Модуль цифрового компаса

Модуль цифрового компаса

Артикул:  1949rd
280 грн.
Наличие: нет в наличии
Модель: IM120712009
+

Предлагаем доступный цифровой компасс с интерфейсами UART и IIC, можно использовать через внешний контроллер типа Arduino и IFLAT32.

Функции

Небольшой размер
Управляющий интерфейс UART или IIC
Напряжение питания 3-5V
Протокол серийной коммуникации

Скорость передачи: 9600 байт/с    Четность: N биты данных: 8, Стоп-бит: 1

Команды

0x31: измерение первого угла
0xC0: запуск калибровки магнитного поля
0xC1: конец калибровки магнитного поля
0xA0-0XAA-0XA5-0XC5: Возврат к начальным значениям
0xA0-0XAA-0XA5-IIC_ADDR: IIC-адрес изменения состояния модуля
0x03 + 8bit:  Установка магнитного отклонения высокая 8 бит
0x04 + 8bit:  Установка магнитного отклонения низкая 8 бит
Возвращаемые данные

Byte0: 0x0D
Byte1: 0x0A
Byte2: 0x30 ~ 0x33 угол в сотых долях (ASCII 0 ~ 3)
Byte3: 0x30 ~ 0x33 угол в десятых долях (ASCII 0 ~ 3)
Byte4: 0x30 ~ 0x33 угол в битах (ASCII 0 ~ 3)
Byte5: 0x2E (ASCII-код, десятичная точка)
Byte6: 0x30 ~ 0x39 десятичная точка (ASCII 0 ~ 9)
Byte7: 0x00 ~ 0xFF контрольная сумма (только нижние 8 бит)
Можете использовать Foca или модуль USB-to-TTL для подключения компьютера к данному модулю.

Техническое состояние: Новое
Гарантия 2 месяца
