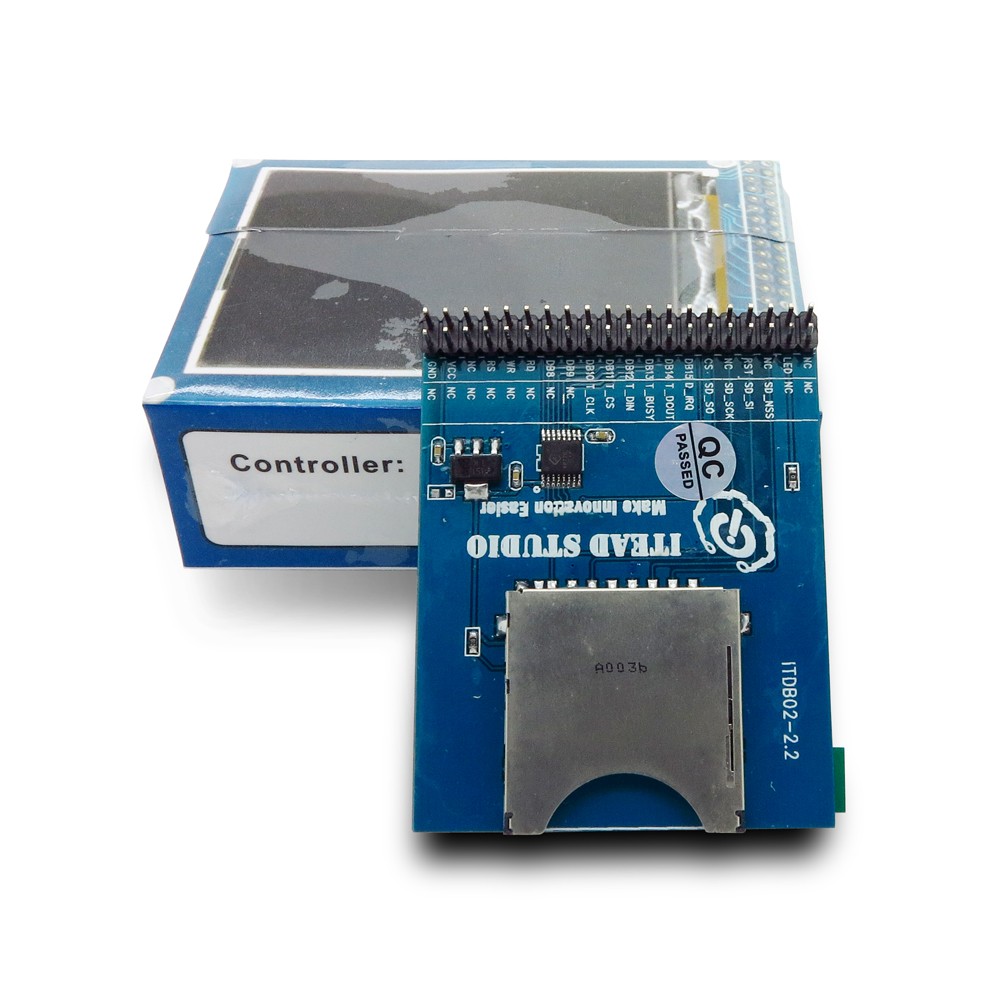

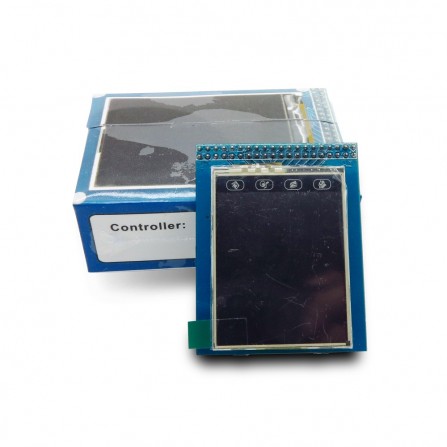

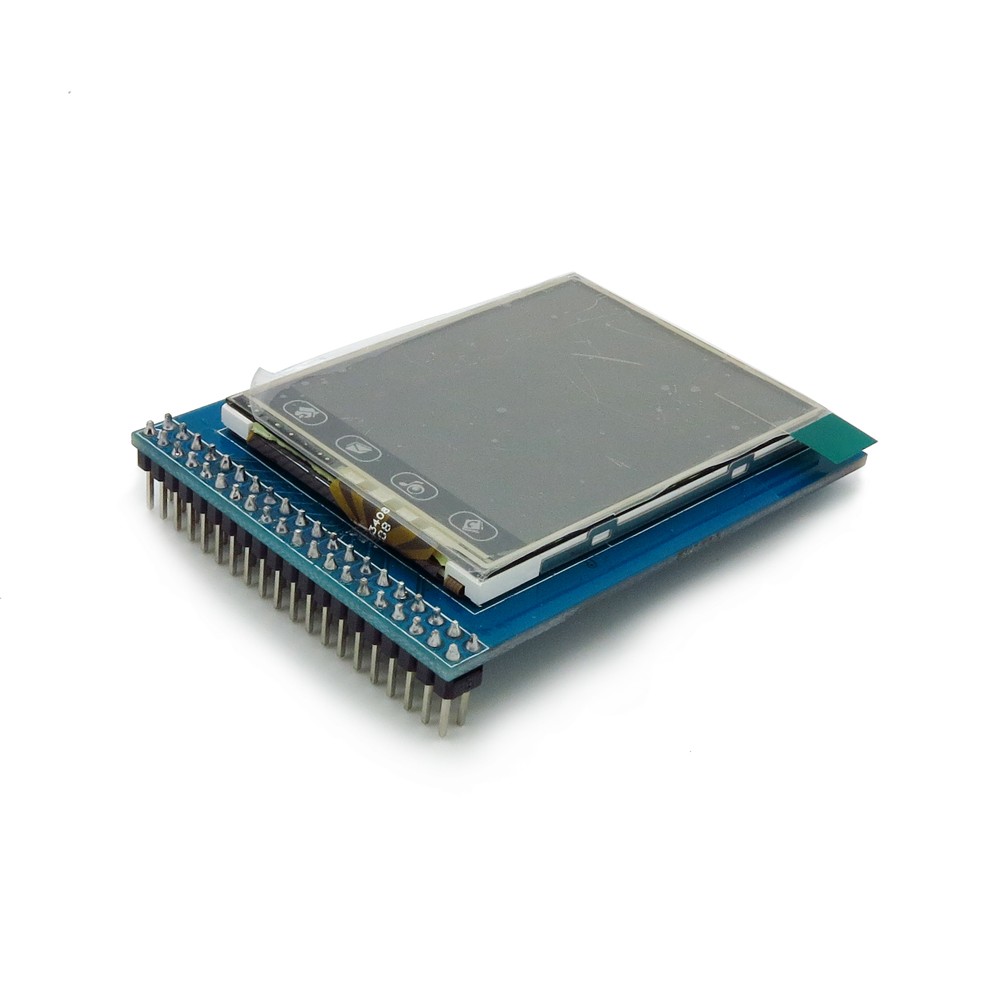

Модуль TFT LCD ITDB02-2.2

Модуль TFT LCD ITDB02-2.2

Артикул:  1892rd
190 грн.
Наличие: нет в наличии
Модель: IM120419003
+



Панель TFT LCD 2,2 дюйма, разрешение 176х220, 65000 цветов. Контроллер LCD-модуля HX8340-B(T), поддерживающий 8-битный интерфейс с 4-жильным управляющий интерфейсом. В модуль входит тачскрин и слот для SD-карт.

ITDB02-2.2 поддерживает библиотеку UTFT.

Железо

Пин

Тип*

Описание

GND

G

Заземление

VCC

P

Питание 5V

NC

-

Нет сигнала

RS

I

Выбор Данные/Команды

WR

I

Активация записи сигнала, активный низкий уровень

RD

I

Активация считывания сигнала, активный низкий уровень

DB8

I

Шина данных

DB9

I

Шина данных

DB10

I

Шина данных

DB11

I

Шина данных

DB12

I

Шина данных

DB13

I

Шина данных

DB14

I

Шина данных

DB15

I

Шина данных

CS

I

Выбор чипа, активный Низкий уровень

NC

-

Нет сигнала

LED

P

Подсветка

NC

-

Нет сигнала

NC

-

Нет сигнала

NC

-

Нет сигнала

NC

-

Нет сигнала

NC

-

Нет сигнала

NC

-

Нет сигнала

NC

-

Нет сигнала

NC

-

Нет сигнала

NC

-

Нет сигнала

T_CLK

I

Тактовая частота тачскрина

T_CS

I

Выбор чипа тачскрина

T_DIN

I

Ввод данных через тачскрин

T_BUSY

O

Состояние касания

T_DOUT

O

Вывод данных с тачскрина

T_IRQ

O
