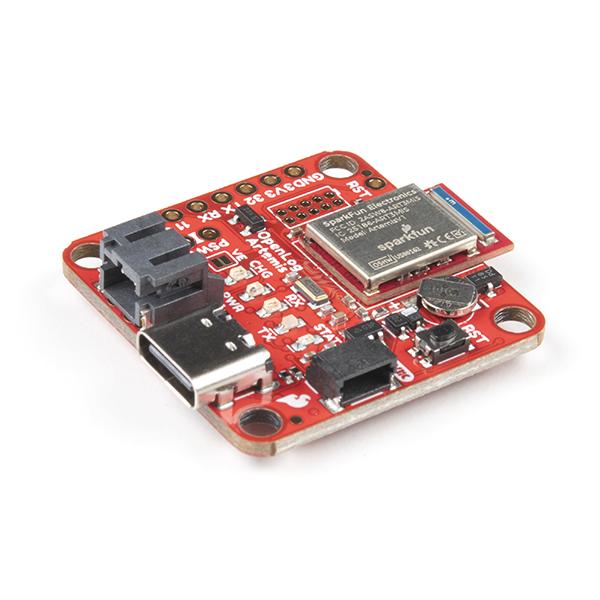

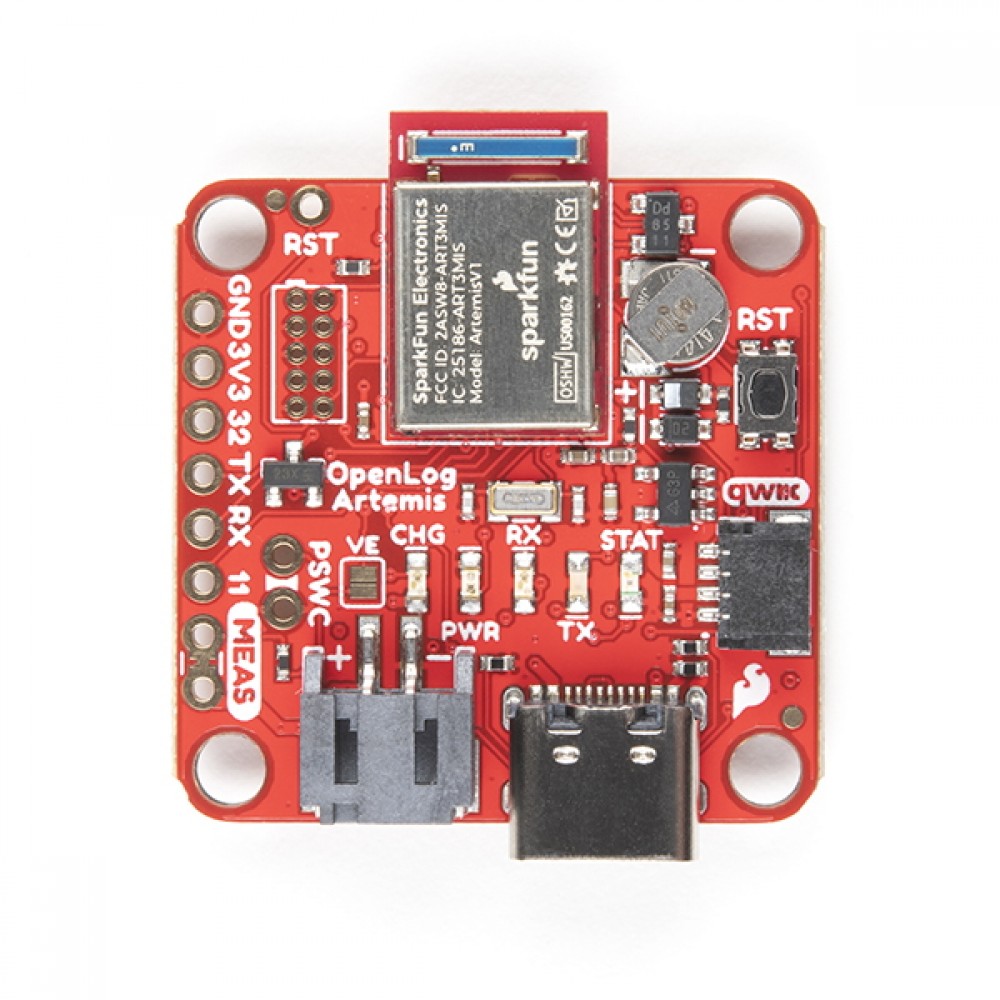

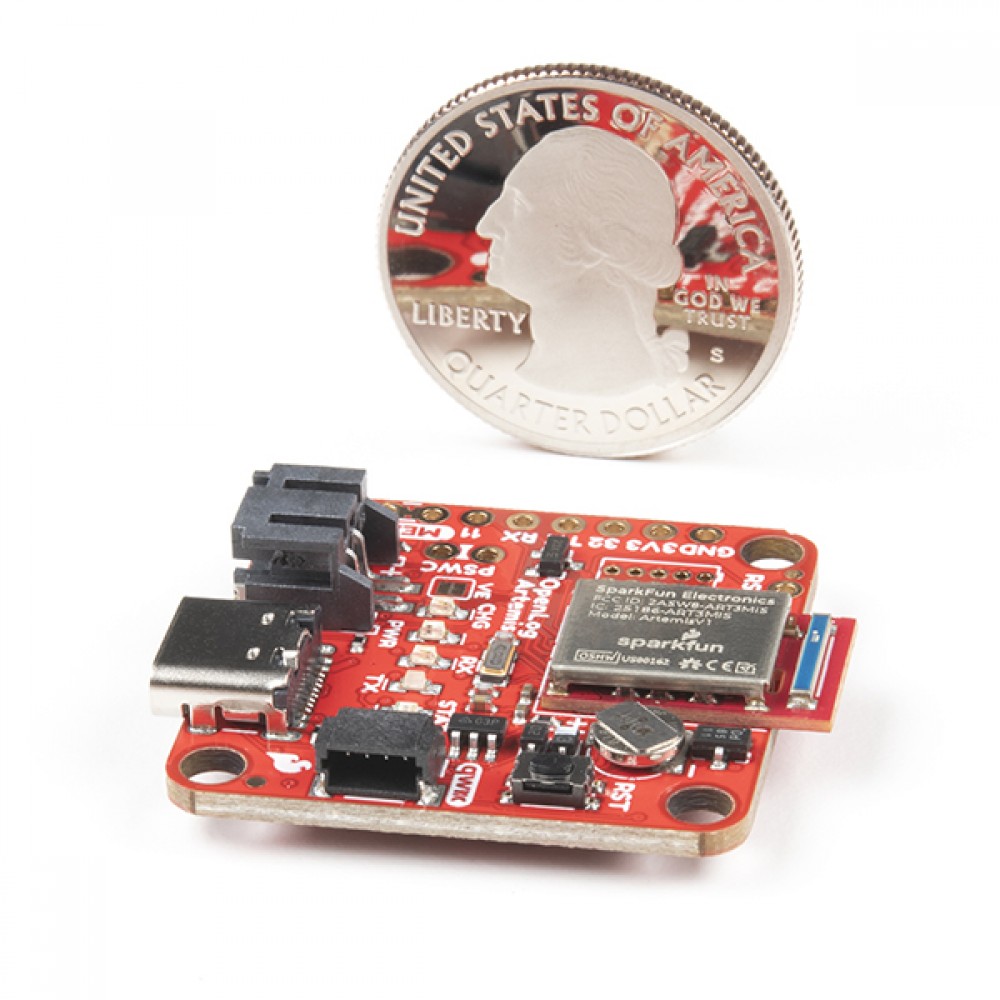

OpenLog Artemis

OpenLog Artemis - это регистратор данных с открытым исходным кодом, предварительно запрограммированный для автоматической регистрации IMU, GPS,последовательных (упорядоченных) данных и различных датчиков давления, влажности и расстояния. И все это без написания единой строчки кода! OpenLog Artemis, или «OLA», автоматически обнаруживает, конфигурирует и регистрирует датчики Qwiic. OLA специально разработан для тех пользователей, которым просто нужно записать большой объем данных в CSV и вернуться к своему крупному проекту.

В каждый OpenLog Artemis входит IMU для встроенной регистрации трехосного акселерометра, гироскопа и магнитометра. В то время как в оригинальной 9DOF Razor использован старый MPU-9250, OpenLog Artemis использует последнюю версию ICM-20948 от InvenSense, способную регистрировать почти 250 Гц по всем девяти осям. Просто включите OpenLog Artemis, и все входящие последовательные данные будут автоматически записаны в файл журнала со скоростью передачи до 500000 бит/с [1], поддерживается! OLA также имеет четыре канала АЦП, доступных на краю платы. Напряжения до 2 В могут регистрироваться с 14-битной точностью до 1900 Гц для одного канала и 1000 Гц для всех четырех каналов. В добавок к этому, основываясь на отзывах пользователей, мы добавили встроенный RTC, поэтому все данные имеют отметку времени.

OpenLog Artemis обладает широкими возможностями настройки с помощью простого в использовании последовательного интерфейса. Просто подключите кабель USB-C и откройте терминал на скорости 115200 бит/с. Выходные данные журнала автоматически передаются как на терминал, так и на microSD. С помощью нажатия любой клавиши открывается меню настроек.

OpenLog Artemis автоматически сканирует, обнаруживает, настраивает и регистрирует различные датчики Qwiic, подключенные к плате. (Никакой пайки! Никакого программирования!). В настоящее время автоматическое определение поддерживается в следующих продуктах Qwiic:

GPS-модули uBlox (широта / долгота, высота, скорость, SIV, время, дата):
ZED-F9P 1 см высокоточный GPS
NEO-M8P-2 2,5 см высокоточный GPS-навигатор
SAM-M8Q 1,5 м 72 канала GPS
ZOE-M8Q 1,5 м компактный GPS
NEO-M9N 1,5 м GPS
Усилитель термопары MCP9600
Усилитель с тензодатчиками NAU7802
LPS25HB Барометрический датчик давления
BME280 Датчик влажности и барометрического давления
Датчик атмосферного давления MS5637
Датчик температуры и влажности MS8607
Датчик микродавления MPR0025PA
Датчик температуры высокой точности TMP117
Датчик влажности и температуры AHT20
Датчик влажности и температуры SHTC3
Датчик качества воздуха CCS811
Датчик качества воздуха SGP30
Датчик CO2 и качества воздуха SCD30
Датчик частиц SN-GCJA5
УФ-датчик VEML6075
Датчик приближения VCNL4040
Датчик расстояния VL53L1X LIDAR
ADS122C04 Датчик ADC PT100

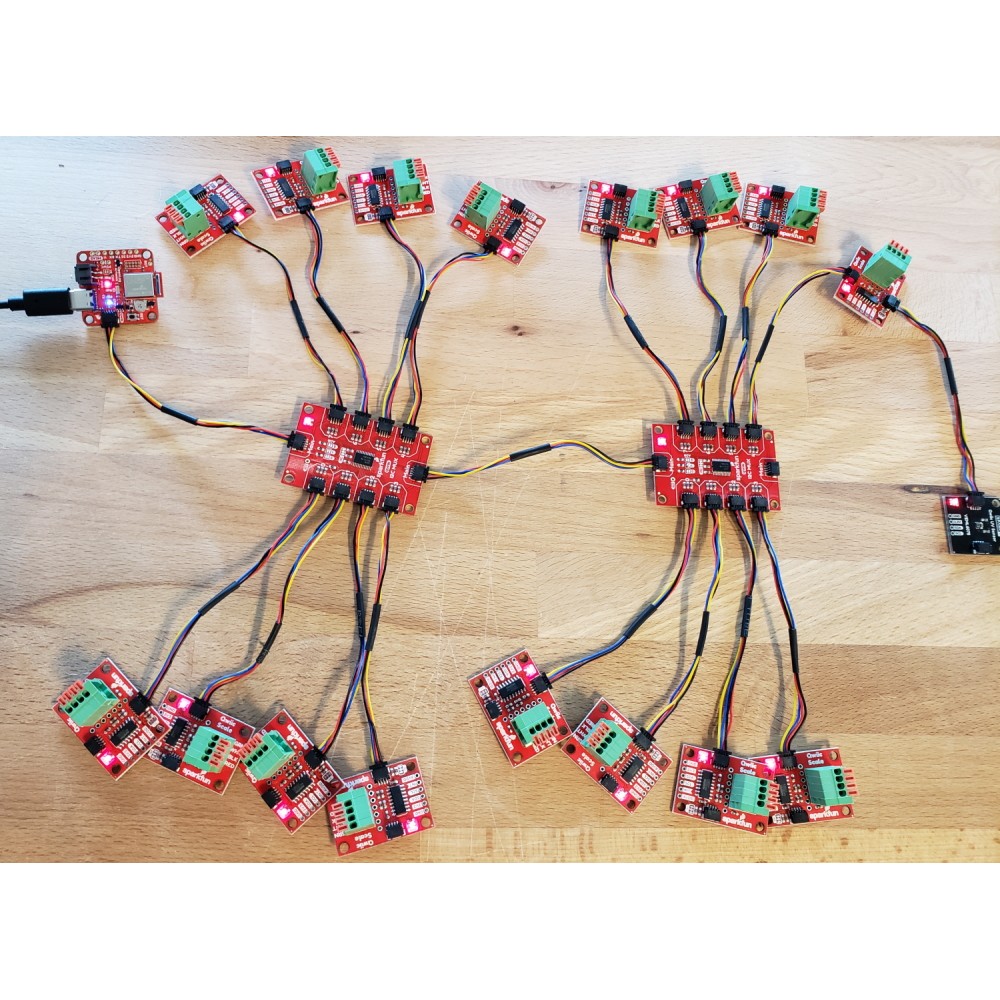

Qwiic Mux позволяет объединять в цепочку до 64 уникальных шин.
Новые платы добавляются постоянно!

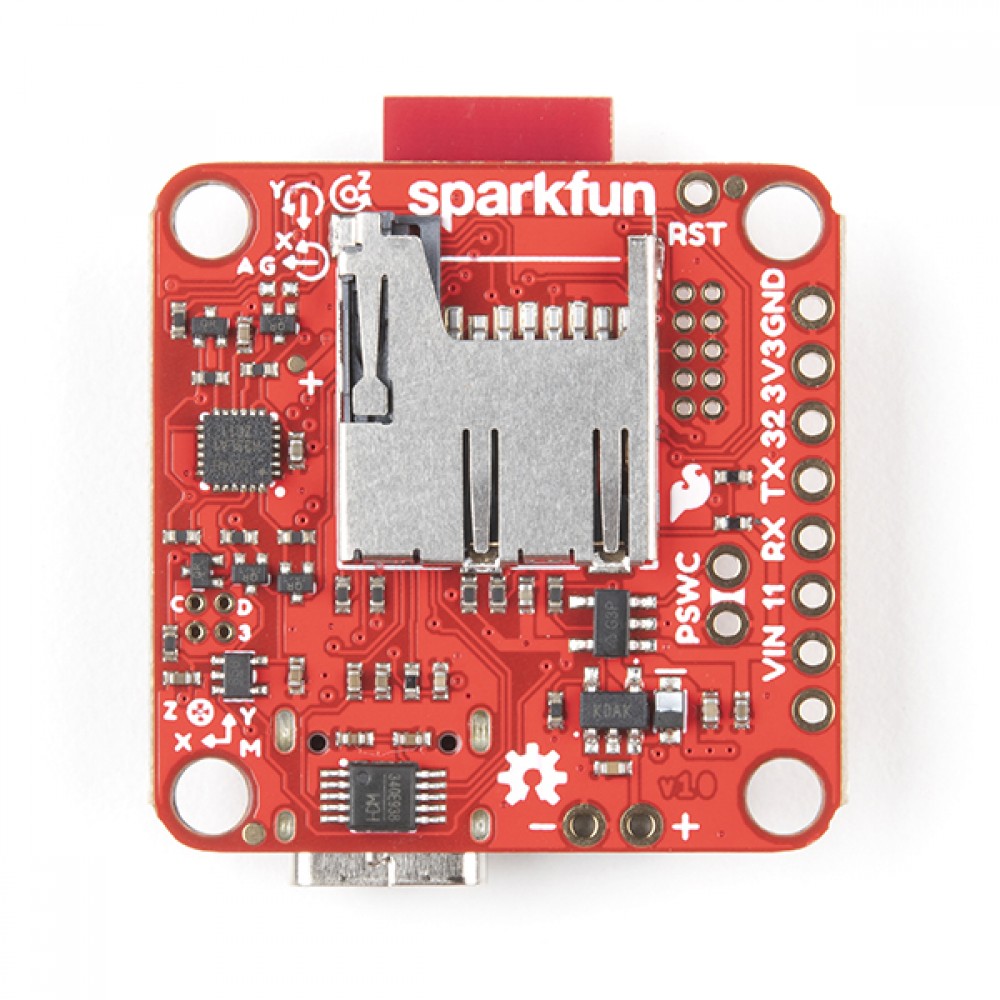

Данный OpenLog использует обычные карты microSD для записи файлов с открытым текстом, разделенные запятыми. Вероятно, у вас уже есть неподалёку карта microSD, однако, если вам необходимы дополнительные устройства, обратите внимание на соответствующие элементы ниже. OpenLog Artemis поддерживает карты microSD, отформатированные как FAT32, а также старые форматы FAT16 с ёмкостью до 32 ГБ. В настоящее время OpenLog Artemis не поддерживает карты памяти microSD, отформатированные с помощью exFAT, но мы планируем предложить и их поддержку в будущем.

Также поддерживается регистрация с очень низким энергопотреблением. OpenLog Artemis можно сконфигурировать таким образом, чтобы считывать показания с частотой 500 раз в секунду или с частотой 1 считывание каждые 24 часа. Выбирай! Когда между считыванием показаний остается более 2 секунд, OLA автоматически отключает от питания, а также отключает датчики на шине, в результате чего ток сна составляет примерно 18 мкА. Это означает, что обычная батарея емкостью 2 Ач позволяет вести журнал более 4000 дней!
OpenLog Artemis имеет встроенную зарядку LiPo, установленную на 450 мА/ч.

Мы постоянно добавляем новые функции, поэтому мы выпустили простой в использовании инструмент для обновления прошивки. Нет необходимости устанавливать Arduino или кучу библиотек, просто откройте графический интерфейс загрузки прошивки Artemis, загрузите последнюю версию прошивки OLA и добавьте функции в OpenLog Artemis по мере их выхода!

OLA можно адаптировать для множества различных приложений, и мы будем выпускать специальные версии прошивки, которые можно найти в таблице «Документы» выше.
Система подключения Qwiic - это экосистема датчиков, исполнительных механизмов, экранов и кабелей I2C, которые делают прототипирование более быстрым и менее подверженным ошибкам. Все платы с поддержкой Qwiic используют общий 4-контактный разъем JST с шагом 1 мм. Это сокращает объем необходимого места на печатной плате, а наличие поляризованных соединений дают понять, что подключить его неправильно невозможно.

ХАРАКТЕРИСТИКИ.

-- Модуль Artemis (микроконтроллер Apollo3 на базе Cortex-M4F)
Настраивается через CH340E и графический интерфейс загрузки прошивки Artemis

-- Диапазон рабочего напряжения
От 3,3 В до 6,5 В (через VIN с дополнительным внешним выключателем питания)
5 В с USB (через 5 В или USB типа C)
От 3,6 В до 4,2 В с LiPo батареей (через VBATT или 2-контактный JST)
Встроенное одноэлементное зарядное устройство для LiPo батарей MCP73831
Минимальная скорость заряда 450 мА
3,3 В (через 3 В 3)
-- Потребление тока
~ 20 мА (работа)
~ 80 мкА (спящий режим)
~ 18 мкА (Deep Sleep - регулятор выключен)
-- Порты
1x USB тип C
1x LiPo включенный аккумулятор
1x Qwiic с поддержкой I2C с контролем мощности
1x SWD 2x5 заголовок
4x аналогово-цифровой
14 бит, до 1900 Гц, 2 В макс. (Совместимость с 3,3 В)
Последовательность
Скорость записи до 500000 бит / с [1]
1x разъем microSD
Поддержка FAT32 и более старых форматов FAT16 до 32 ГБ с управлением питанием
-- RTC с резервной батареей 1 мАч
-- 9-осевая регистрация IMU до 250 Гц
ICM-20948 через интерфейс SPI
-- Светодиоды
Мощность
Индикатор заряда LiPo
Последовательный Tx и Rx
Статус
