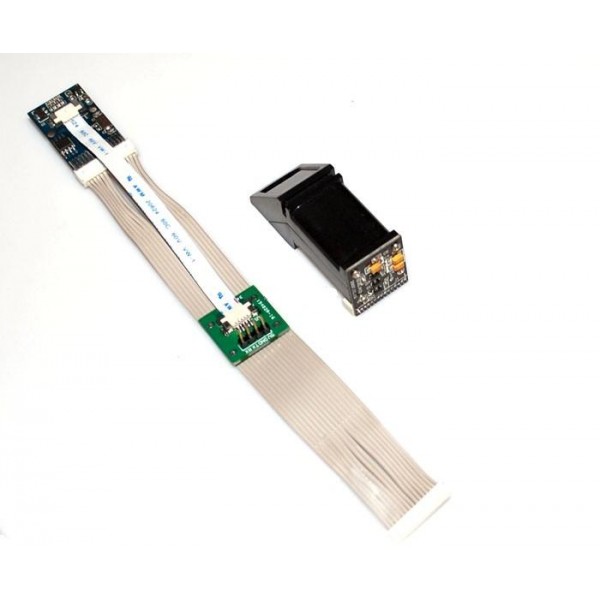

Optical Fingerprint модуль отпечатка пальца к Arduino
SD-FPM10A использует одно-миллиметровый разъем FPC, который имеет 5 контактов:
1 VCC от 3,6V до 5,5V
2 GND
3 TXD последовательный порт отправки
4 RXD последовательного порта приема.
5 NC плавающий
Последовательный порт
SD-FPM10A использует стандартный последовательный UART TTL протокол. Скорость передачи данных по умолчанию составляет 57600 bps, но может меняться. Стоит добавить MAX232 при подключении к порту RS232 персонального компьютера.
Когда модуль питания работает - окно светится.
Fingerprint модуль использует DSP с частотой 120MHz. В рабочем состоянии, чип кажется горячим. - это нормально. Если он не работает - отключайте энергопотребление.
Расстояние колонтитула 2,54мм (0,1 ").
Техническое состояние : новый
Гарантия: 2 месяца
