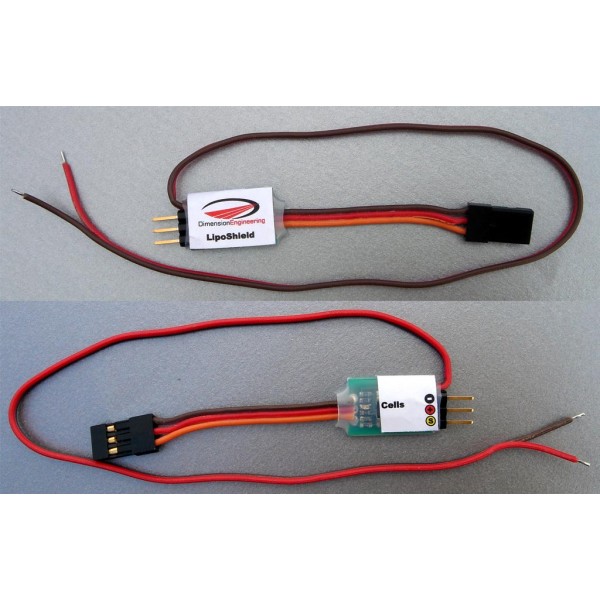

Отсечка для литий-ионных аккумуляторов LipoShield
Предлагаем низковольтное устройство отсечки, предназначенное для защиты литиевых аккумуляторов. Устанавливается между DC-входом и ESC, предоставляет стабильную отсечку на уровне 3.0В, для предотвращения повреждения литий-полимерного аккумулятора при разрядке ниже рабочего уровня.
LipoShield является "умной отсечкой" и подходит для любых цепей. Отсечка постепенно снижает мощность на мотор.
Когда видите, что питаемое устройство начинает терять мощность, значит, пришло время отсечки. Отсечка может быть "сброшена" путем установки "на ноль", затем обратного повышения. Это нужно для предотвращения внезапной потери высоты и затем долгих поисков модели на земле.
LipoShield автоматически определяет количество батарей в аккумуляторе при запуске и устанавливает соответствующее напряжение отсечки. Количество аккумуляторов показывается миганием индикатора "Cells". LipoShield работает при BEC, встроенном в ESC, отдельном BEC типа ParkBEC, или просто в качестве обычной отсечки.
В LipoShield используется микроконтроллер для изменения сигнала переключения от получателя на контроль скорости. В принципе, отсечка работает со старыми ESC, не имеющими встроенной отсечки, и новыми ESC, имеющими нестабильно работающую отсечку. Может даже работать с другой отсечкой, подключенной к модулю управления скоростью.
LipoShield работает с разными типами ESC, в том числе щеточными.
Для качественного управления несколькими отсечками, закажите CellShield.
LipoShield предназначен для моделей с направлением "вперед" с регулировкой мощности 0-100%. В будущем продукт будет работать с автомобильными аккумуляторами.
Характеристики продукта
Модель: LipoShield
Характеристики: Входное напряжение: 1s-12s, литиевые или литий-полимерные аккумуляторы
Напряжение отсечки: 3.0V/ячейку
Вес: 3,5 г
Работает с щеточными и безщеточными моторами
Применение: Любое аэромоделирование
Техническое состояние: Новое
Гарантия 2 месяца
