Питание Breadboard Power Supply USB 3.3V/5V

Питание Breadboard Power Supply USB 3.3V/5V

Артикул:  3167rd
100 грн.
Наличие: нет в наличии
Модель: PRT-08376
+

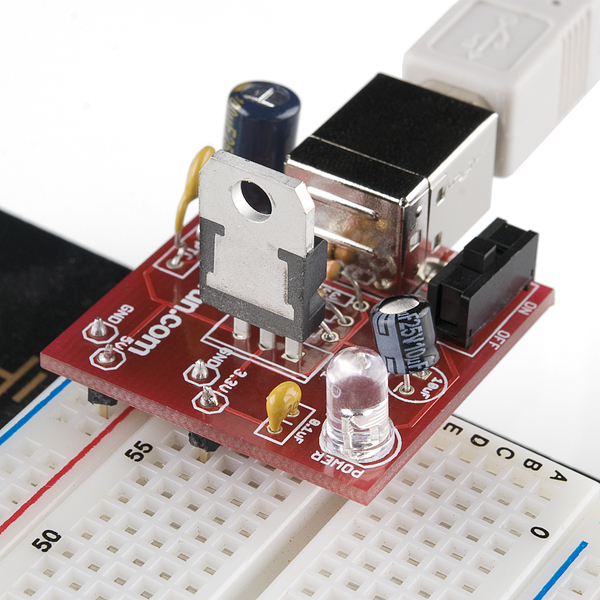

Простой модуль питания для макетных плат, берущий напряжение от UDB-порта и выводит 3,3V стабилизированное напряжение. Переходники смонтированы внизу платы для простой вставки в макетную плату. Пины с маркировкой 5V/GND 3.3V/GND вставляются прямо в линии питания.



Вставляйте в макетную плату аккуратно, поскольку неиспользуемые пины могут закоротить плату. Во избежание этого ориентируйте плату так, чтобы эти пины не касались контактов. .


USB v2.0 имеет максимальный ток 500mA при 5V. Предохранитель ограничивает этот ток до 500 мА. Есть переключатель питания.


Идет в виде набора деталей и быстро собирается, если следовать маркировке и иметь опыт обращения с паяльником.. Внимательно читайте маркировку резисторов.


См. наши туториалы.


В комплекте:


Коннектор USB B

Стабилизатор напряжения ТО-220 (LM317 1,5А)

РТС-предохранитель

Конденсатор 100 мкФ 35v

Конденсатор 10 мкФ 25v

Конденсатор 0,1 мкФ 50V

Индикатор состояния питания

SPDT-переключатель

4х переходника для пинов

Резистор 330 1/6 Вт

Резистор 390 1/6 Вт

Резистор 240 1/6 Вт

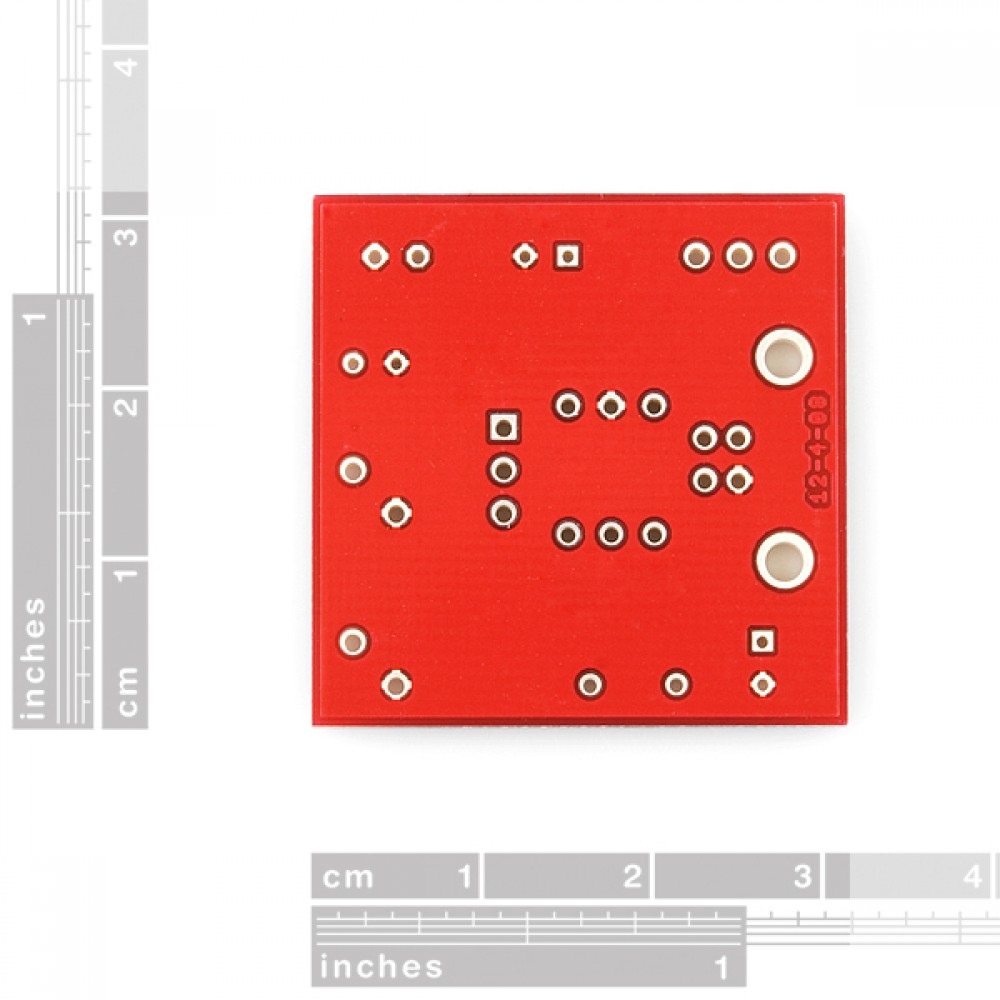

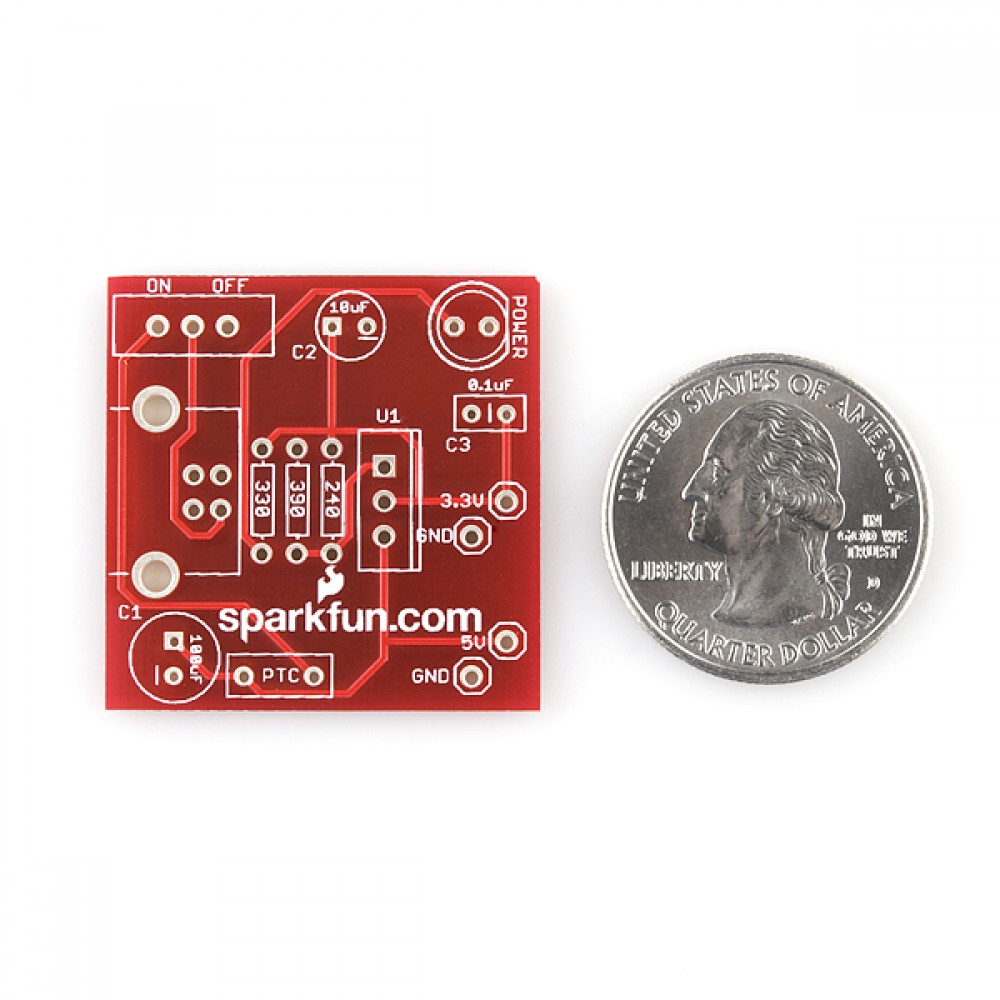

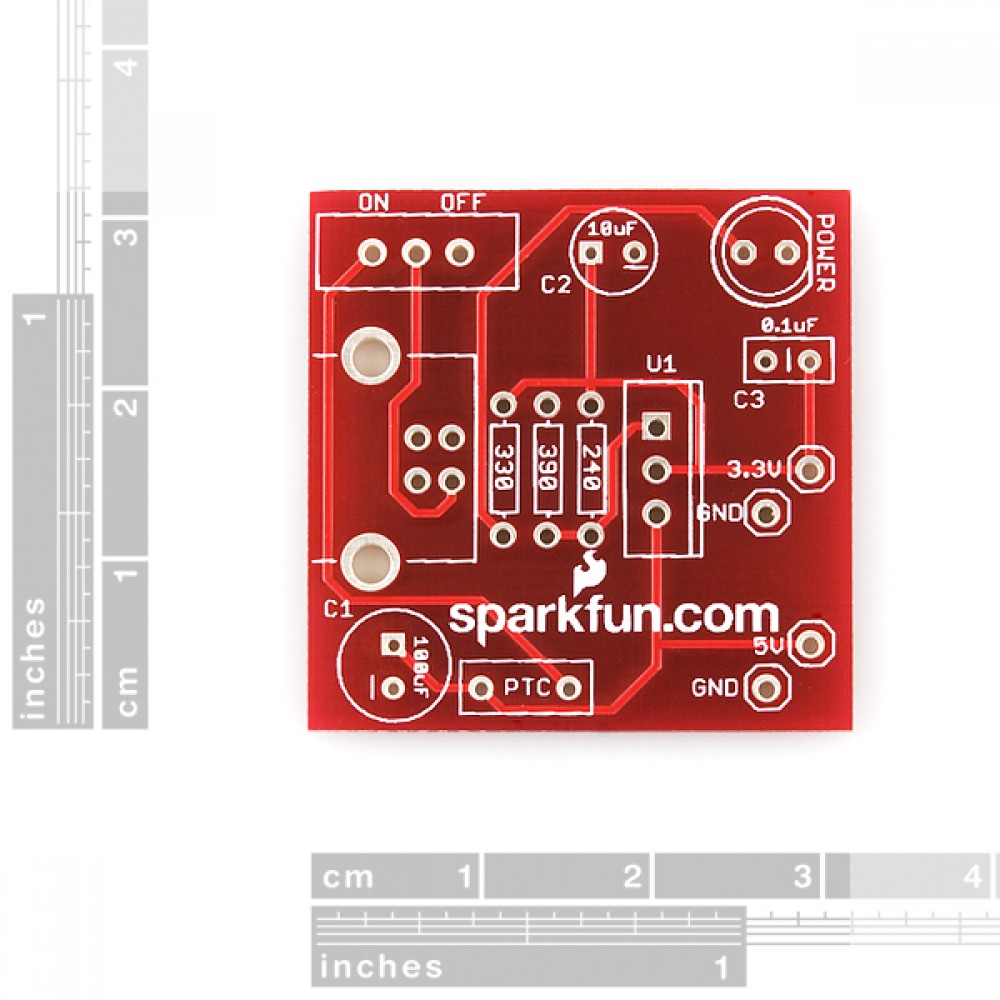

Плата с маркировкой

Размер: 3х3 см


Техническое состояние : новые

Гарантия:  2 месяца
