Плата EiBotBoard

Плата EiBotBoard

Артикул:  1345rd
850 грн.
Наличие: Есть в наличии
Модель: WIG-10025
+

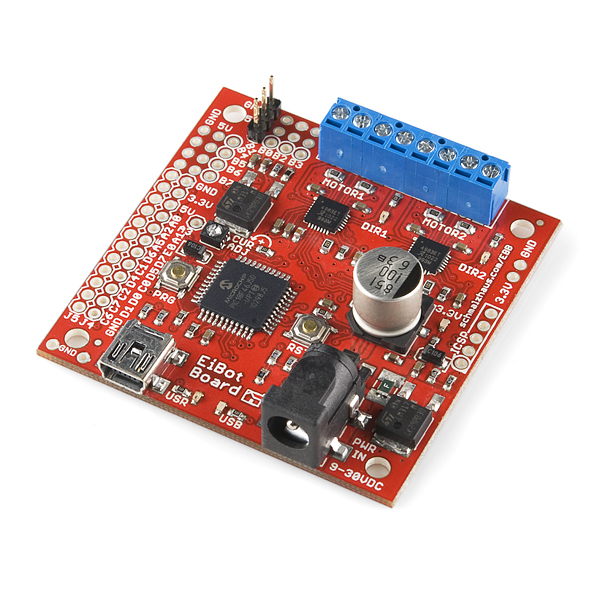

EiBotBoard (EBB) изначально разрабатывался для проекта Egg-Bot. Это небольшая двухканальная плата для мотора с дискретным шагом и USB-микроконтроллером. Она основана на плате UBW и поддерживает почти все команды UBW и дополнительные, например, дискретные команды мотора.

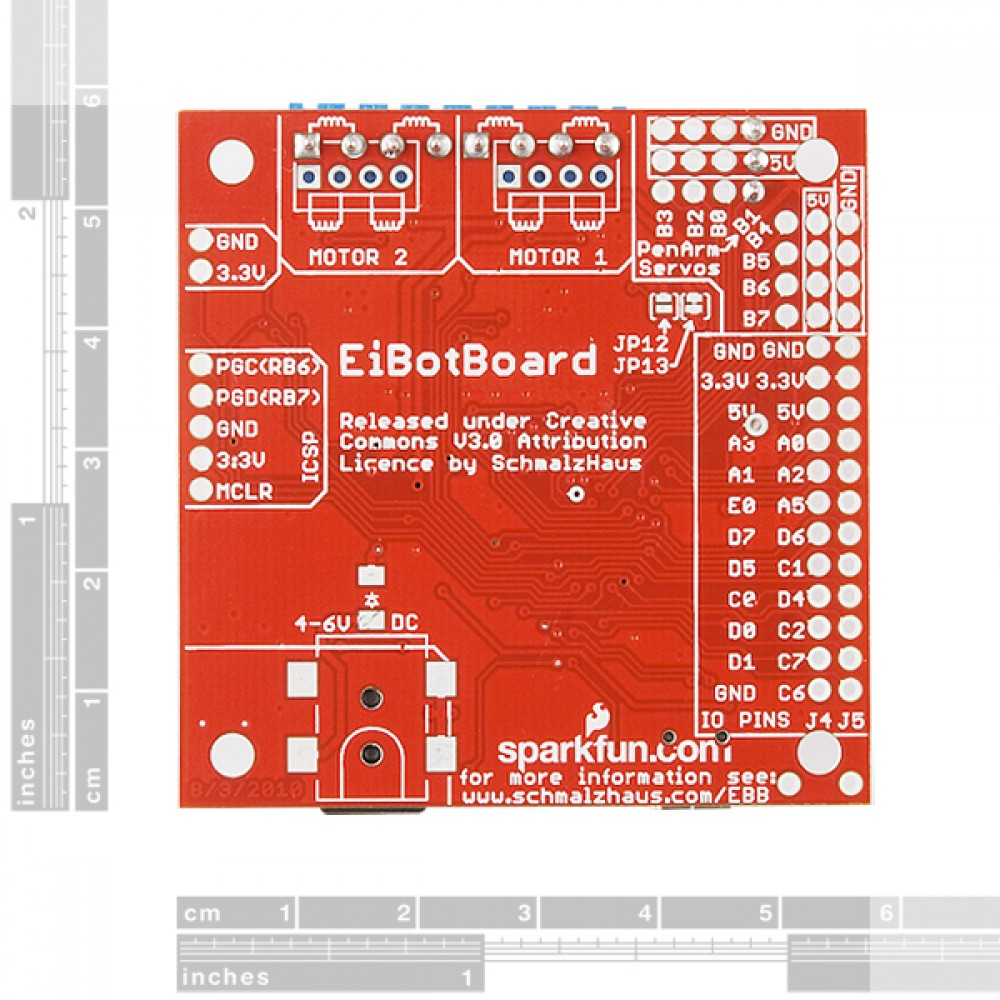

В EiBotBoard есть команды для управления до 7-ми сервоприводов одновременно! Для питания моторов предусмотрен внутренний источник 5 В, однако при большом количестве подключенных моторов понадобится применить дополнительную цепь питания с обратной стороны платы.

Идея данной платы заключается в простом управлении двумя шаговыми моторами с компьютера через USB-шнур. В комплект входит два драйвера моторов и небольшой микроконтроллер Microchip PIC с поддержкой USB. При подключении ЕВВ к компьютеру (ОС Windows, Mac или Linux) он воспринимается как серийный порт. Можно управлять моторами через терминал или же написать собственный командный сценарий.

Примечание: В первой партии EiBotBoards (прибл. 60 штук) обнаружена ошибка в компоновке. При покупке ЕВВ нужно до включения тщательно проверить номинал резистора.  Резистор R27 должен иметь номинал 390 Ом, однако на деле имеет номинал 3269 Ом.  Вследствие этого регулятор выходного напряжения на Vcc выдает 9 В, что может вывести из строя контроллер прерываний. Если Вы способны заменить резистор самостоятельно, мы с радостью отправим Вам замену.  Или же можем заменить устройство целиком.

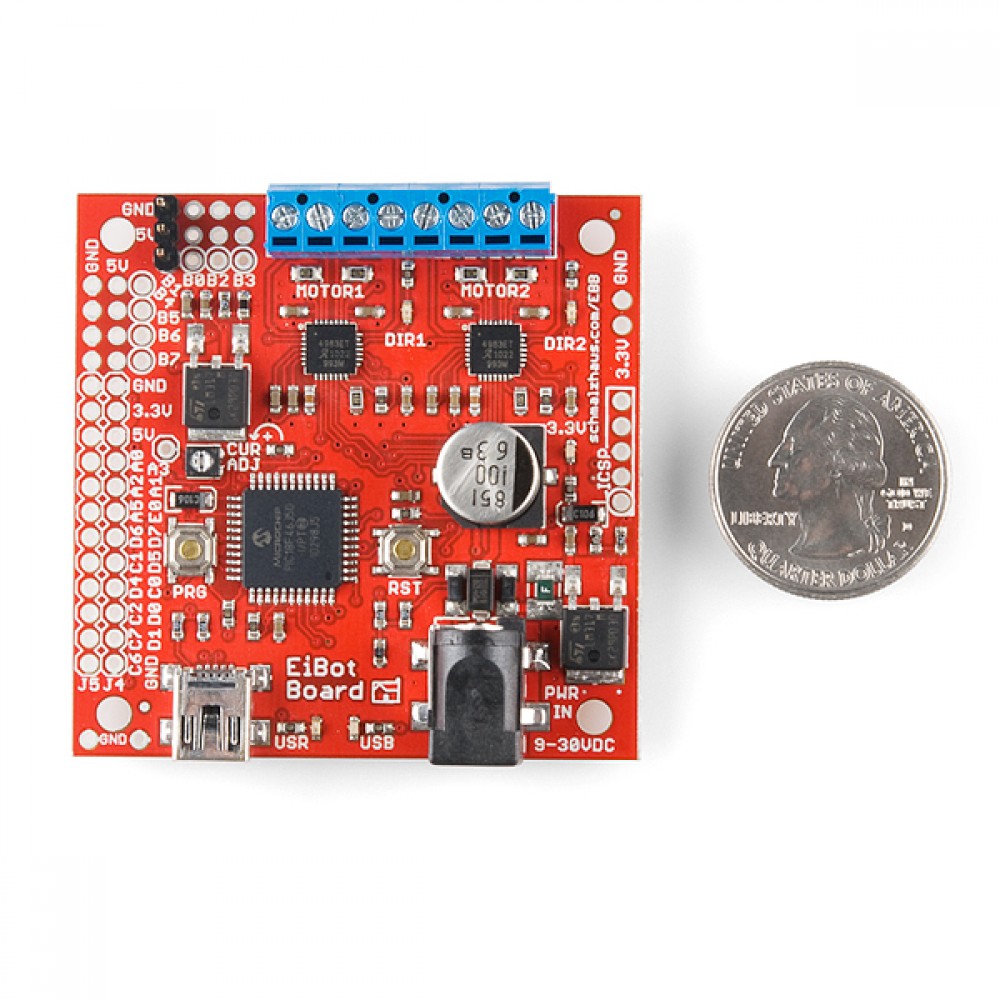

Чтобы узнать номинал резистора R27, рассмотрите небольшие цифры в верхней его части. Чтобы найти R27, поверните плату таким образом, чтобы контакты к моторам находились сверху, затем посмотрите на регулятор напряжения в правом нижнем углу платы. R27 находится прямо над регулятором, между двумя его контактами. На резисторе должна быть маркировка 391. В противном случае следует заменить его.

Все наши платы с декабря 2010 года выпускаются с корректным номиналом резистора. Благодарим за понимание, если Вас интересует дополнительная информация, обратитесь в нашу службу поддержки.

Примечание: Используя для монтажа металлические инструменты, следует иметь в виду, что в верхней части платы находится медный контакт 3,3 В, и в нижней правой части - медное заземление вокруг монтажного проема. Возможно, стоит воспользоваться пластиковым чехлом, чтобы не допустить замыкания.

Примечание: Продукт создан при содействии Brian Schmalz. Экземпляры из каждой проданной партии отправляются им, чтобы обеспечить техподдержку и дальнейшее развитие.

Гарантия 2 месяца
