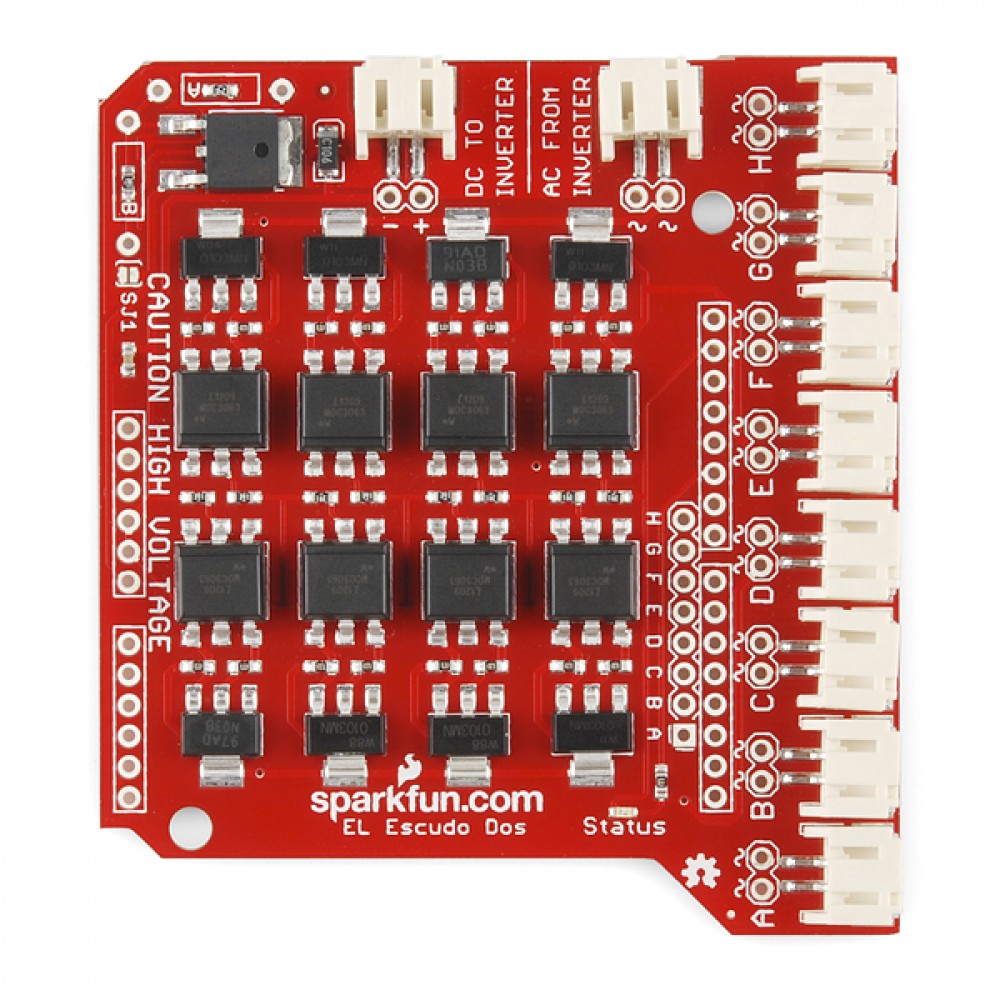

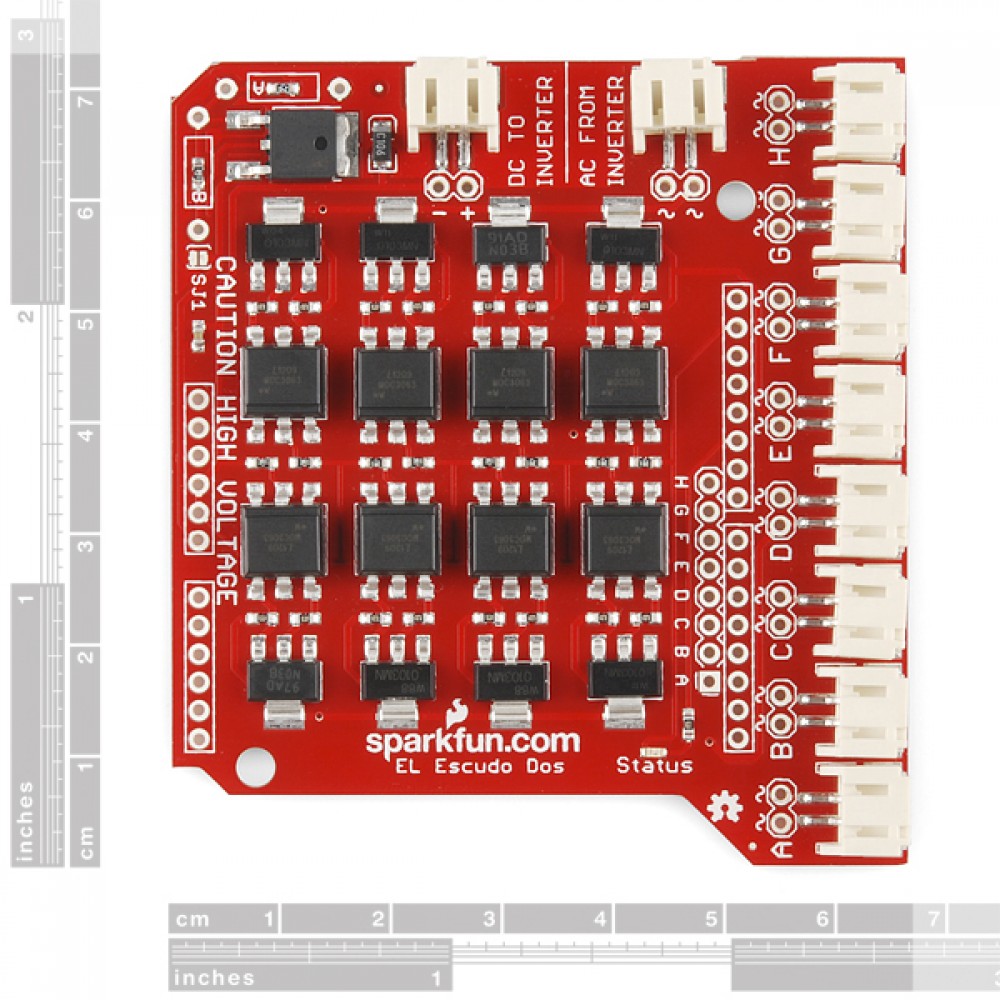

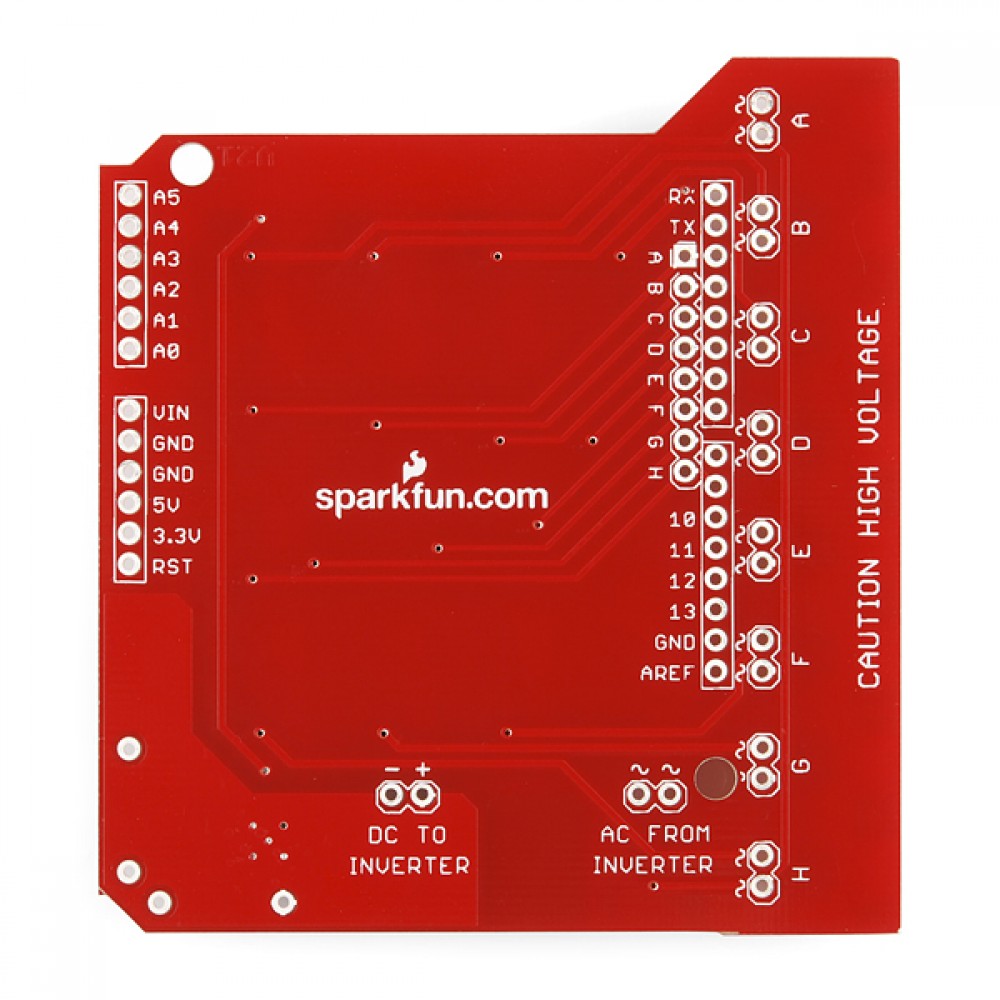

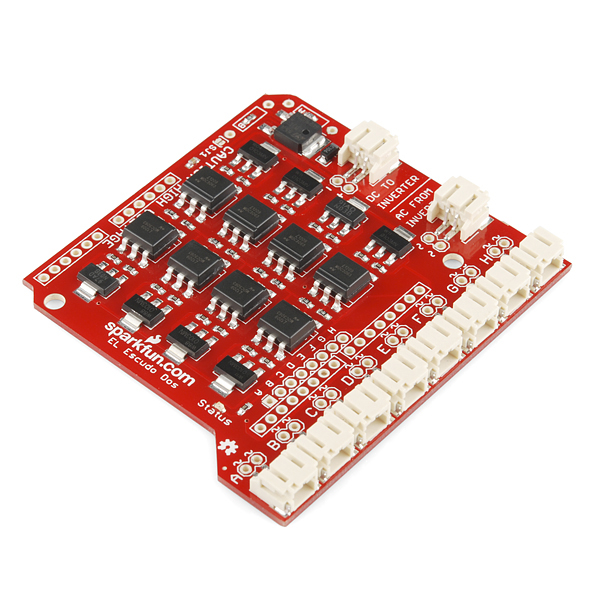

Плата EL Escudo Dos

Плата EL Escudo Dos

Артикул:  1523rd
350 грн.
Наличие: Есть в наличии
Модель: COM-10878
+



Мы услышали Ваши просьбы и выпустили обновление  EL Shield. В новой версии: оптическая изоляция для снижения шума, полная электроизоляция между цепями питания АС и DC, а также линейный регулятор на 1,5 А для передачи стабилизированного питания DC на внешний инвертор (не входит в комплект).



EL Escudo Dos - это шилд Arduino для управления электролюминесцентными лампами в количестве до 8-ми штук. EL wire - гибкий пластиковый шнур, светящийся при подаче высокого напряжения АС. Доступен в различном цветовом исполнении (см. связанные продукты далее), не нагревается во время работы, потребляет малый ток, но может быть сложным в управлении из-за высокого напряжения. В компоновке El Escudo Dos есть цепь безопасного включения/выключения переменного тока (АС), что позволяет собирать анимированные экраны или другие визуализирующие устройства.



Для данного шилда необходимы переходники Arduino (см. связанные компоненты далее), инвертор (умножитель переменного тока высокого напряжения), и сама EL wire. Компания SparkFun предлагает два типа инверторов: с входным напряжением 3 В и коротким EL Wire, и 12В-овую версию для управления EL wire большой длины. Выбирайте нужную, исходя из располагаемых источников питания и управления. Встроенный регулятор питания поставляется настроенным на напряжение 3,3 В, но может устанавливаться на любое значение после замены двух резисторов, или же можно "обойти" регулятор, отправляя выход Arduino RAW непосредственно на инвертор (рассчитано на версию 12 В!). См. туториал далее.



Nate собирает изумительные интерактивные костюмы, например, Heartbeat Straitjacket (см. видеоролик).



Функции:



Восемь оптически изолированных каналов управления

Нет нужды в дополнительных библиотеках, управление заключается в включении/выключении LED

Шилд совместим с Arduino 5V или 3,3V

Интегрированный линейный регулятор на 1,5 А (LM317) для подачи стабилизированного DC-напряжения на внешний инвертор.

Линейный регулятор установлен на 3,3 В, но может задаваться при помощи РТН-резисторов или вообще исключаться из цепи

Необходим внешний инвертор (не входит в комплект)

Поставляется без переходников, требуется пайка



Техническое состояние: Новое

Гарантия 2 месяца
