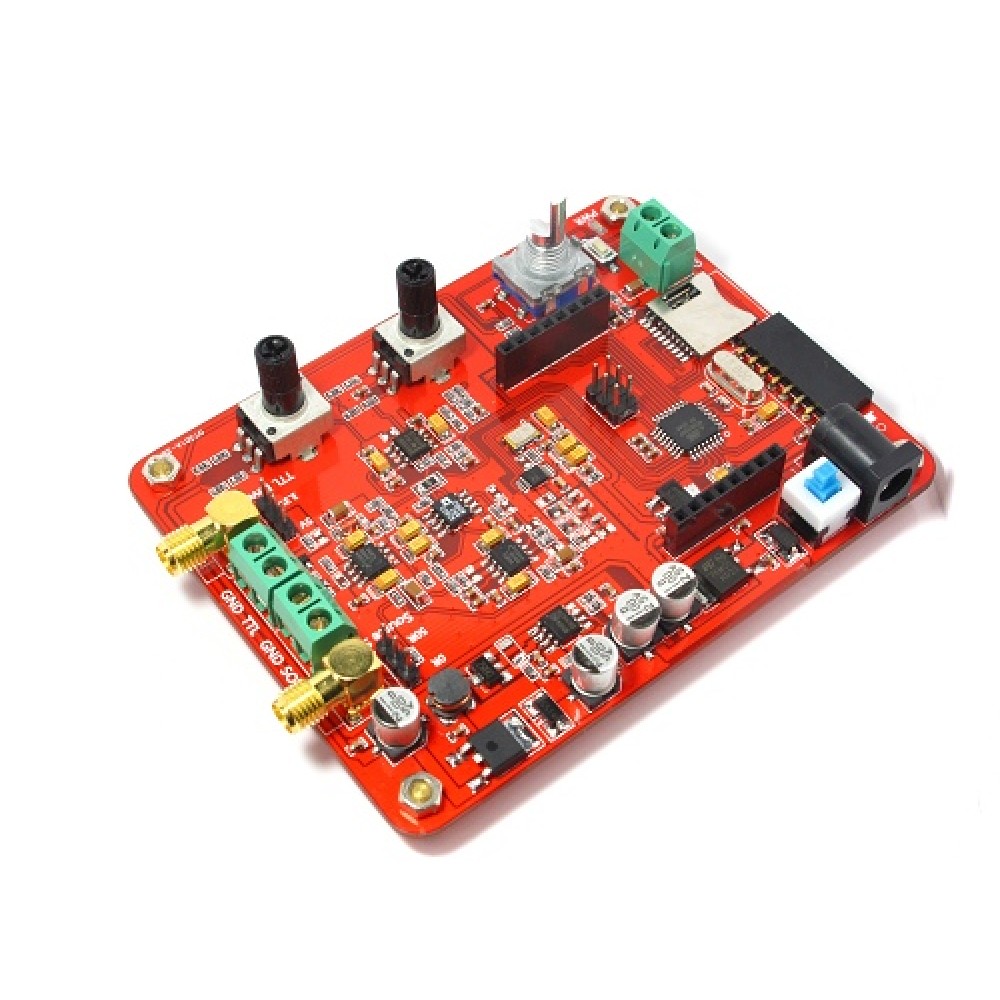

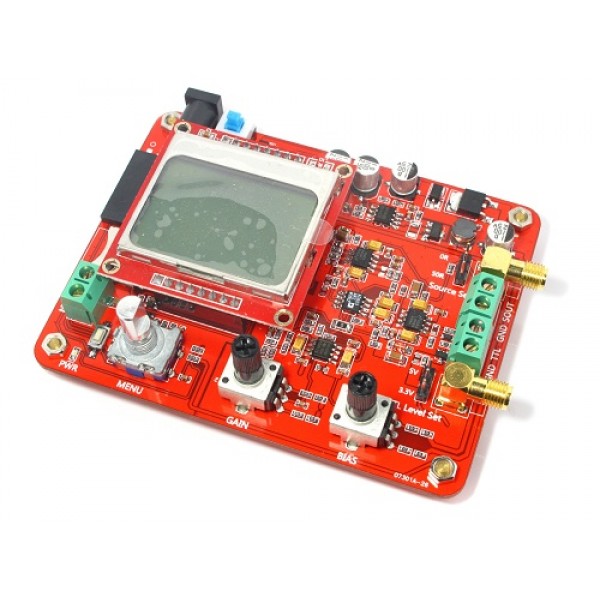

IEMP v1.0 является простым сигнал DDS генератором на основе Arduino и AD603.
Схема и прошивки с открытым исходным кодом.
Работает для синуса, треугольника, квадрата, источника волны, TTL квадрата выходного TTL сигнала.
Регулируемая выходная амплитуда.
Регулируемое смещение по постоянному току.
Масштабируемость.
Тип волн: синус, треугольник, квадрат
Частота: 100 Гц ~ синус 5 МГц, треугольник 100 Гц ~ 1 МГц; квадрат 100 Гц ~ 1 МГц
Искажение: <0.1%
Амплитуда волны: 0,5 Vpp ~ 9В Vpp
Напряжение смещения:-4.5V ~ 4.5V
TTL уровень: 3,3 В, 5В
TTL частот: 100 Гц ~ 5 МГц
Рабочий цикл: 50% (± 5%)
Эта плата может работать с Foca и Arduino IDE
Техническое состояние : новая
Гарантия: 2 месяца
