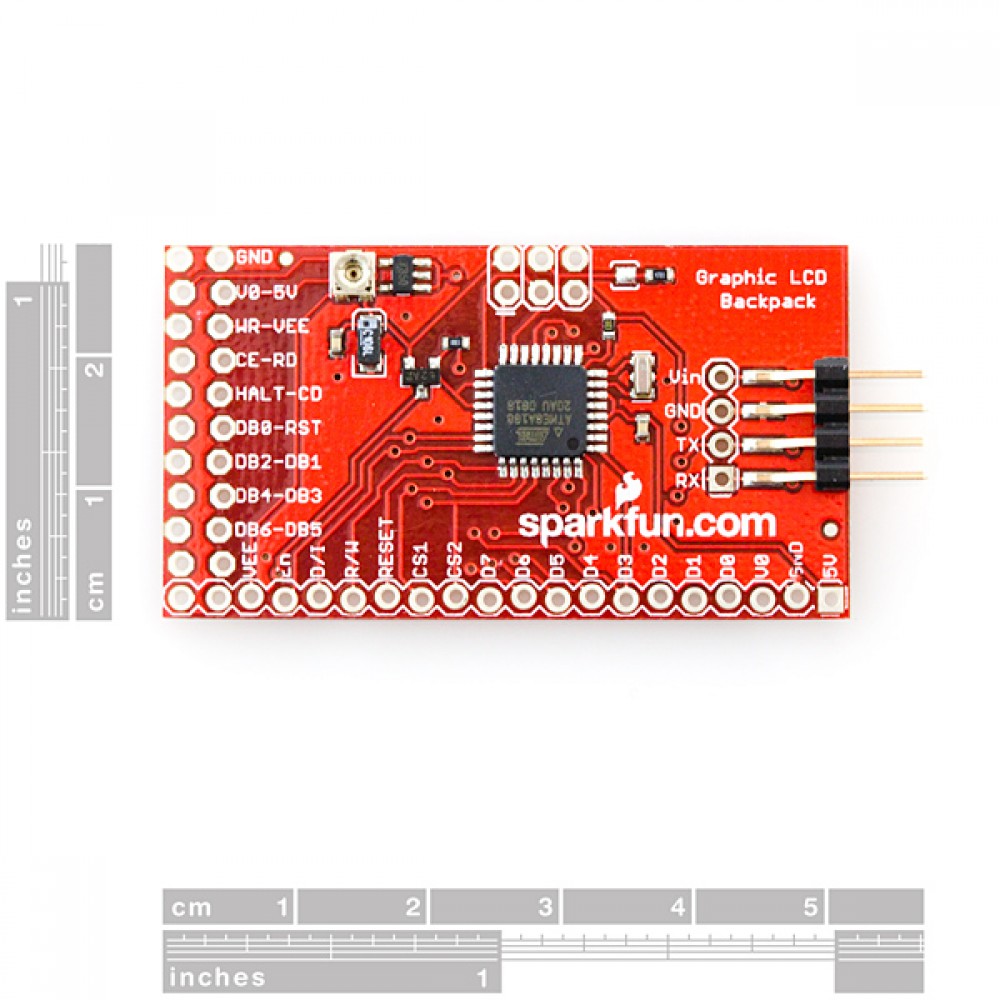

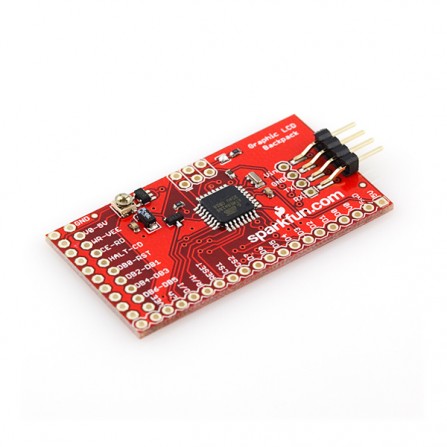

Плата Graphic LCD Serial Backpack

Плата Graphic LCD Serial Backpack

Артикул:  2946rd
210 грн.
Наличие: нет в наличии
Модель: LCD-09352
+


Серийный Backpack для графических LCD-матриц. Для интерфейса с графическими LCD 160x128 или 128x64, простой серийный интерфейс с полным набором инструментов для управления.


Позволяет рисовать текст, линии, круги и прямоугольники, задавать и сбрасывать отдельные пиксели, или стирать отдельные блоки экрана. Подсветка и скорость передачи данных также управляется по серийному протоколу. Есть также reverse-режим, то есть, синие буквы на белом фоне. Весь исходный код для процессора ATMega168 скомпилирован компилятором WinAVR и свободен для загрузки.


Есть перемычка. Когда она закрыта, будет выполняться код для экрана 128x64. Когда она открыта, будет выполняться код для экрана 160x128.


См. туториал.


Функции:


Напряжение питания: 6V–7V DC

Ток: 220 мА (подсветка на 100%)

Серийный ввод: 0-5V

Настраиваемая скорость передачи данных (115200 по умолчанию), 8 бит данных, без четности, 1 стоп-бит

Позволяет рисовать текст, круги, линии

Включение и выключение отдельных пикселей

Регулируемое потенциометром значение контрастности

Управление подсветкой

Размер: .


rn rn

51x28 мм


Техническое состояние : новые

Гарантия:  2 месяца
