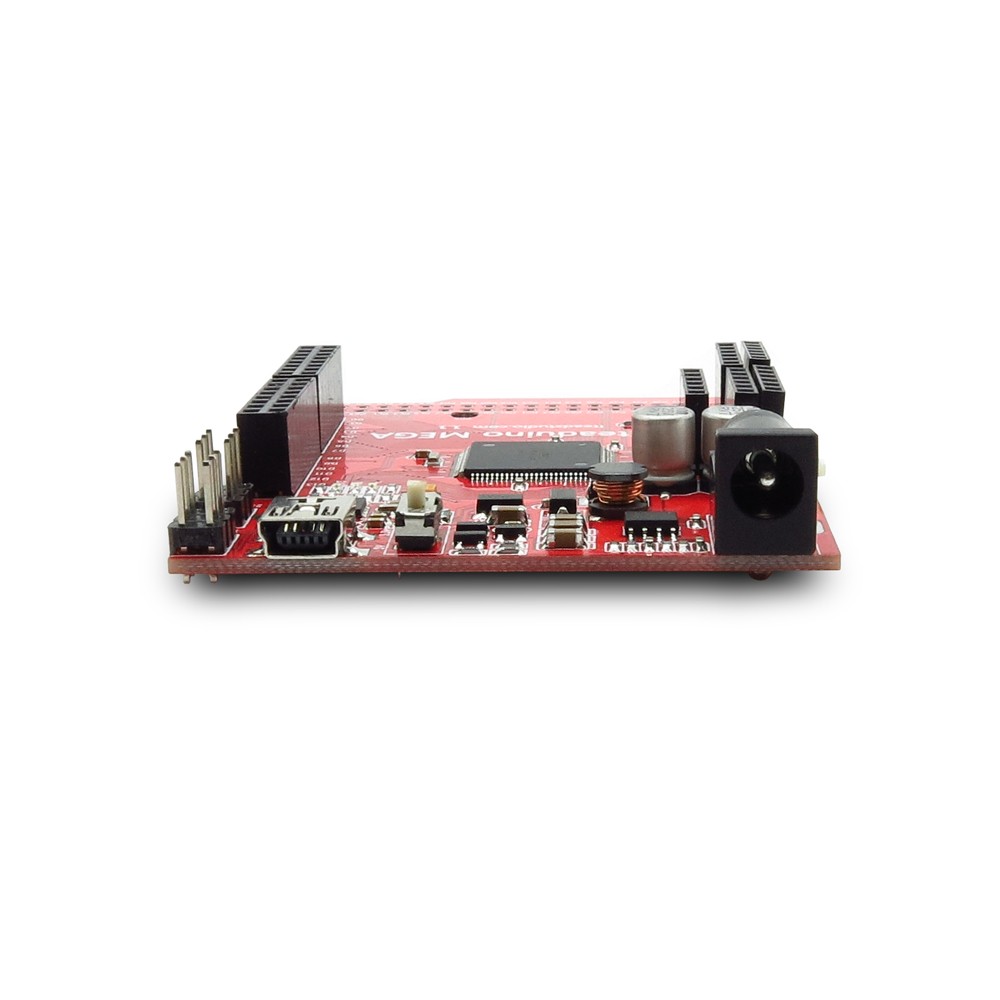

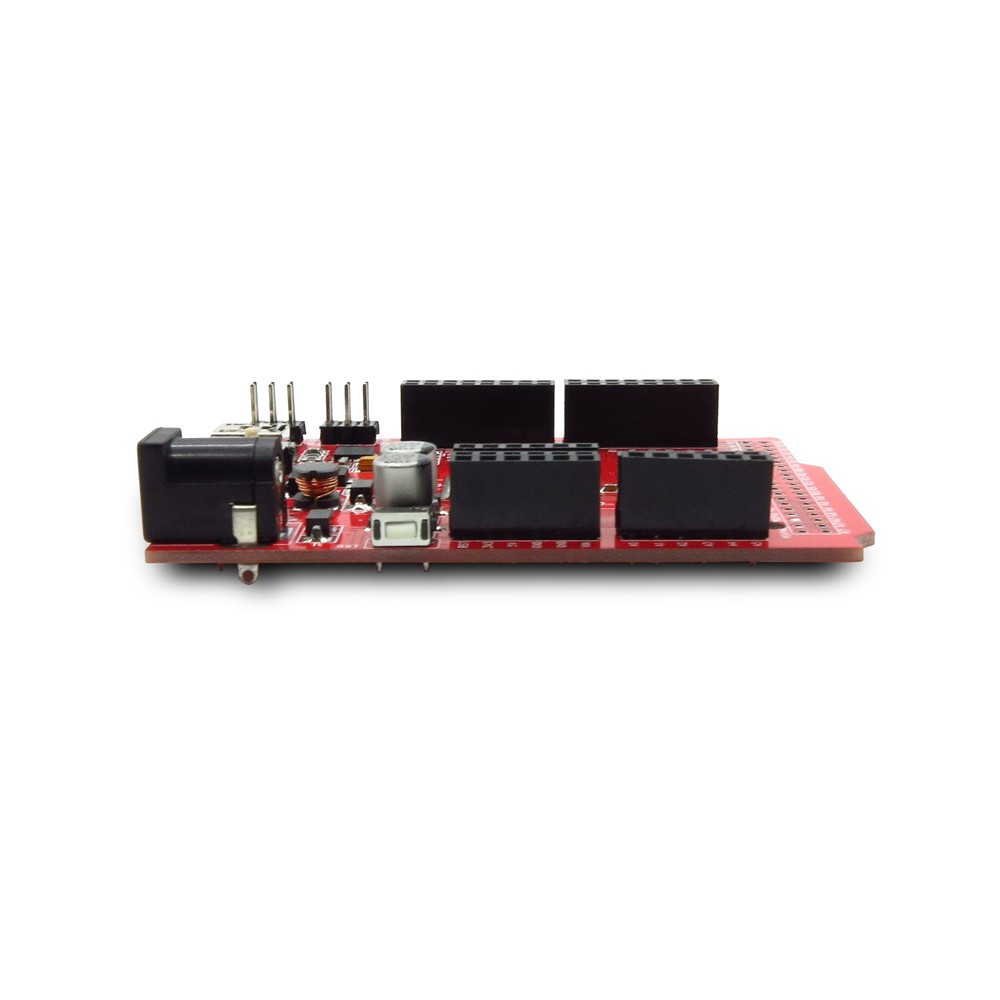

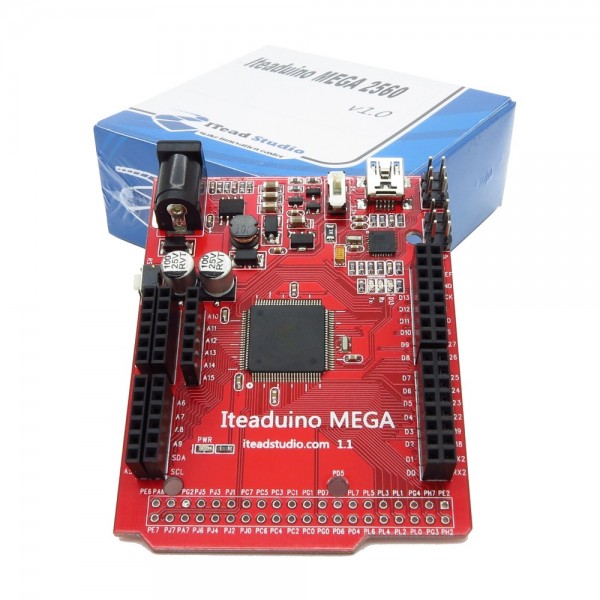

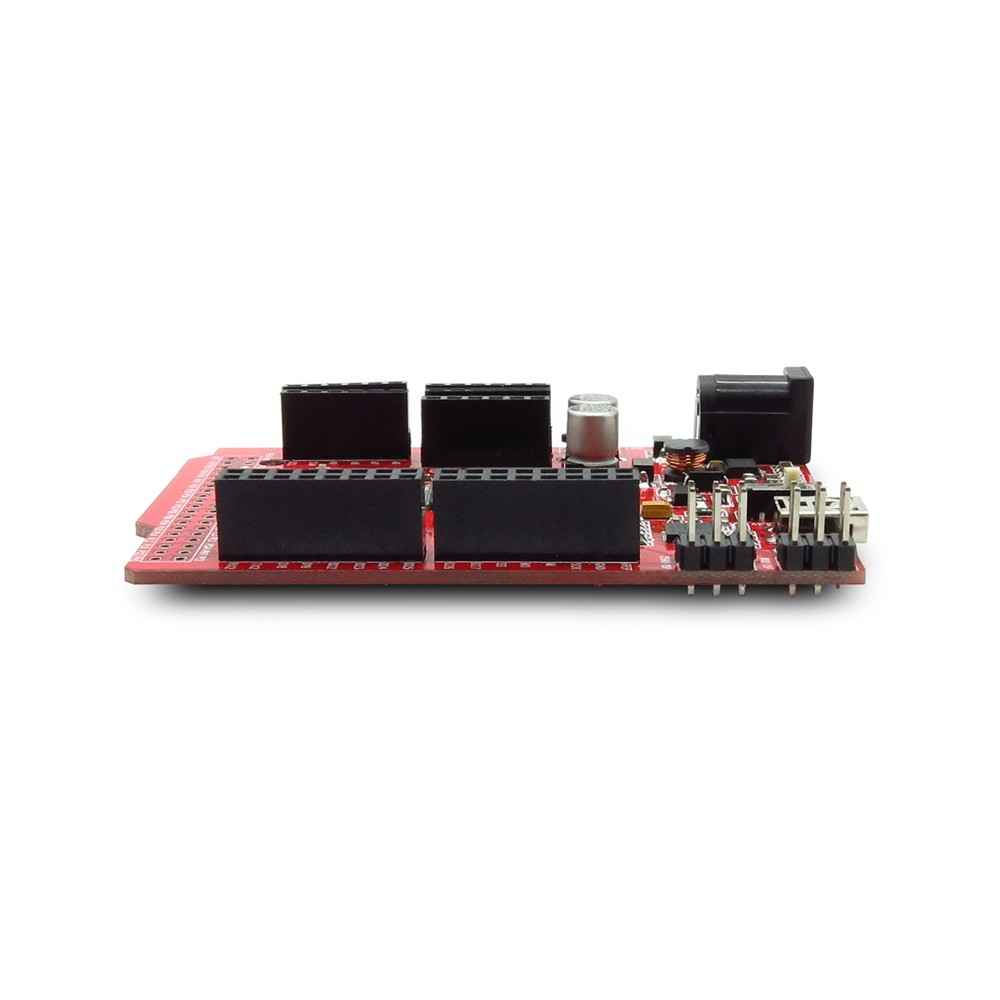

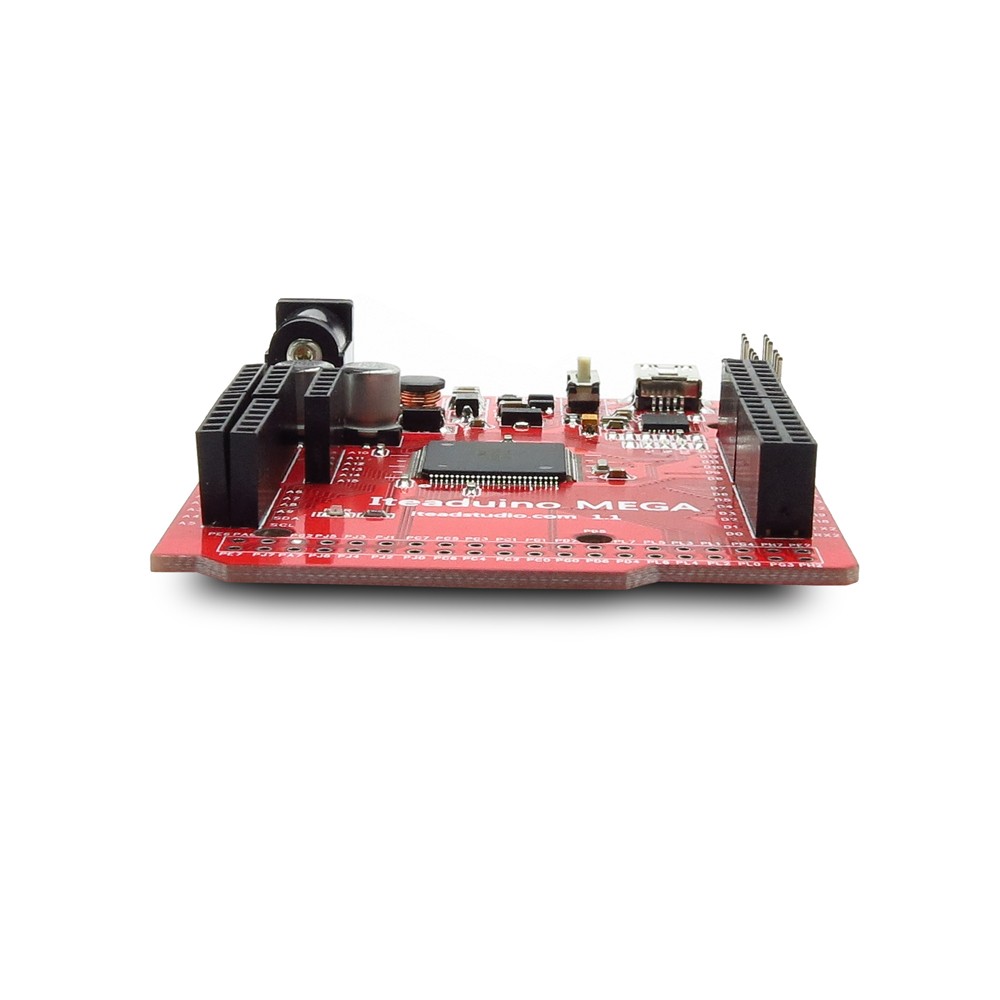

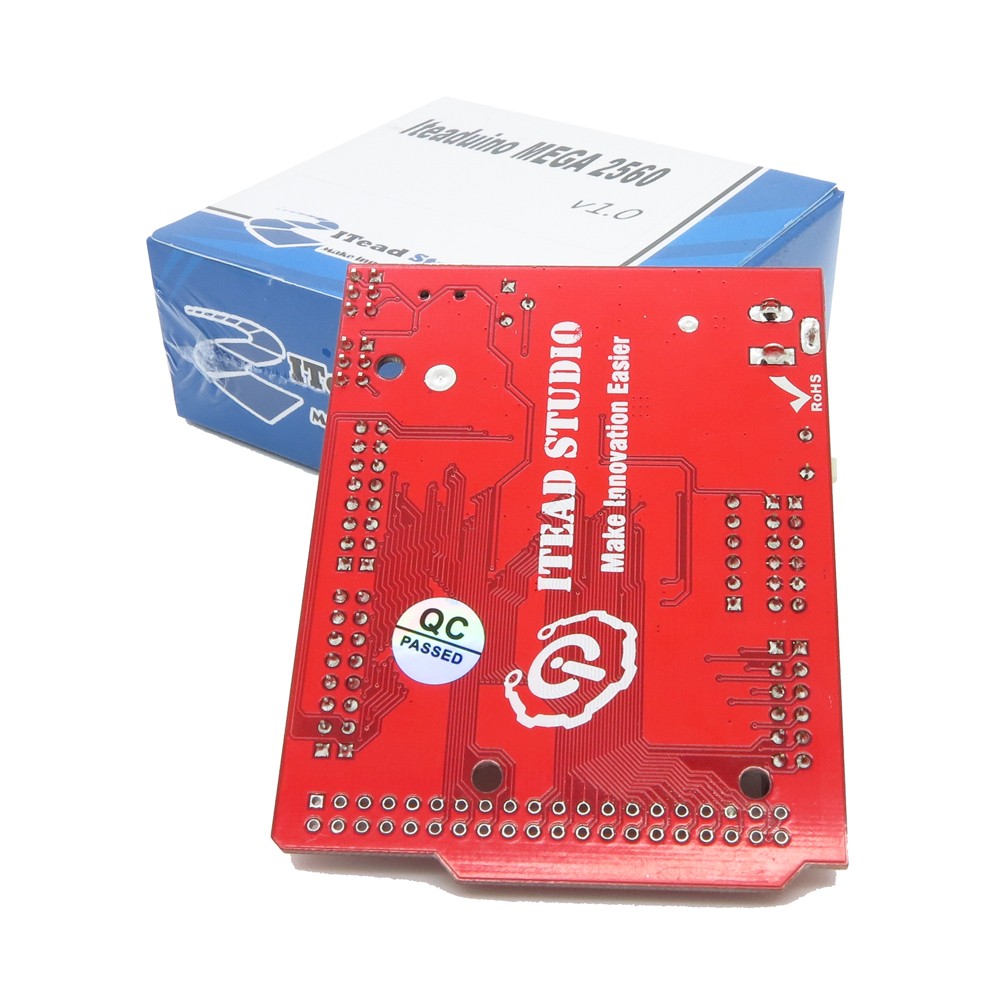

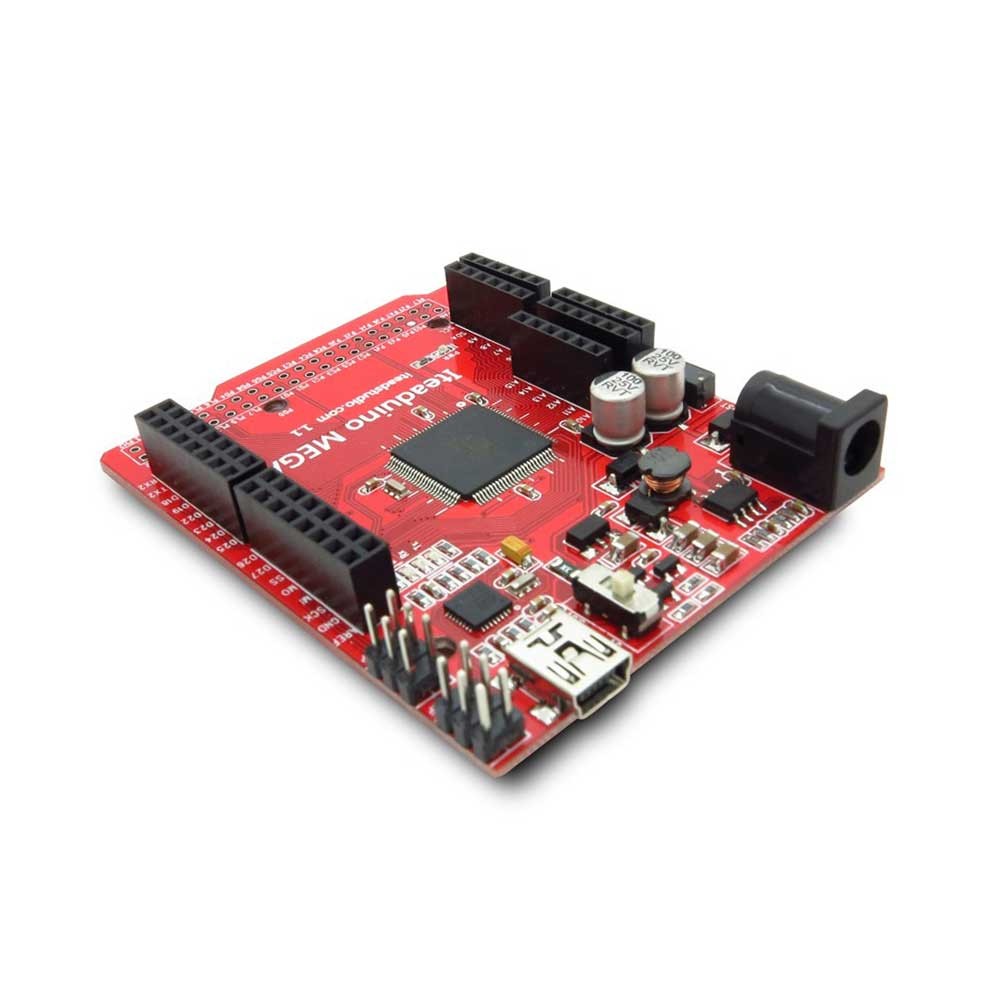

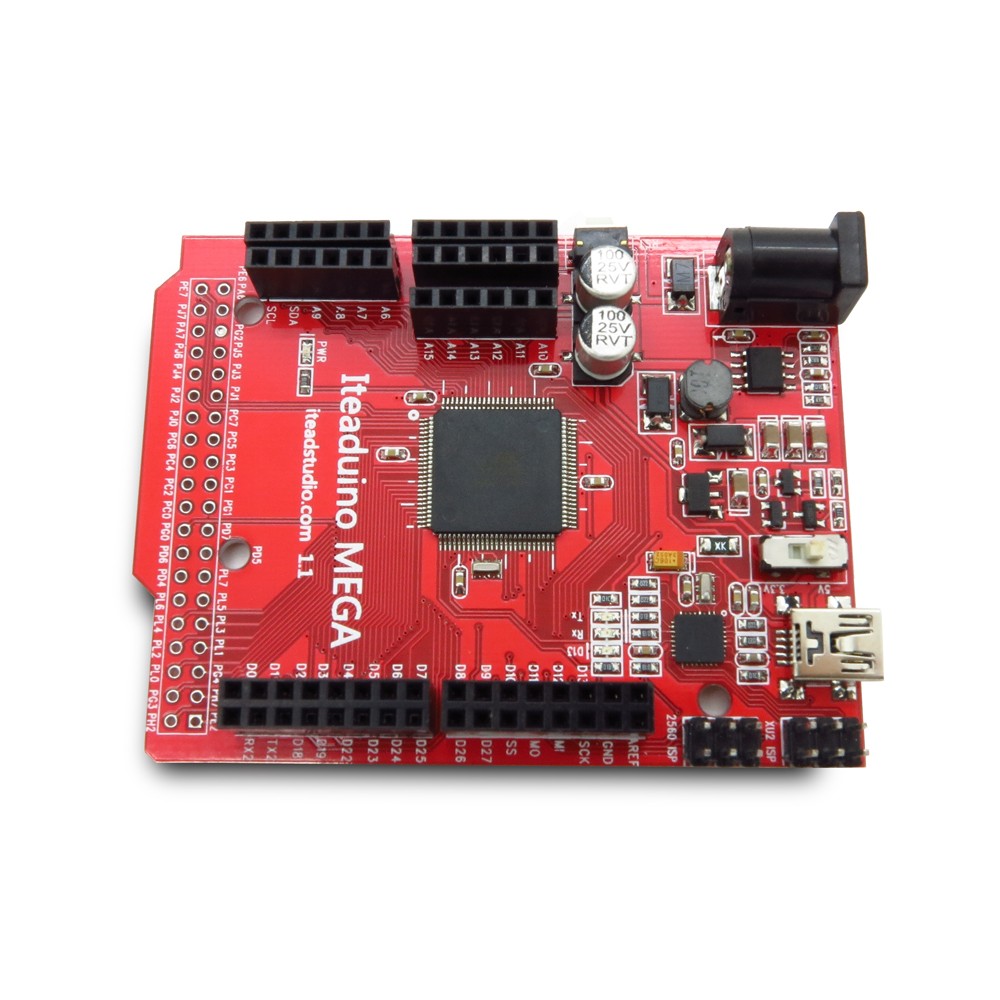

Плата Iteaduino MEGA2560 на основе Arduino MEGA 2560. Она создана на основе Arduino UNO/Duemilanove, и 100% совместима с уже существующими программами и шилдами, но имеет меньший размер, скромное энергопотребление и более практическую заточенность. Кроме того, все пины отвечают карте пинов ATMega 2560, плюс еще 16 пинов.
Базовая функциональность

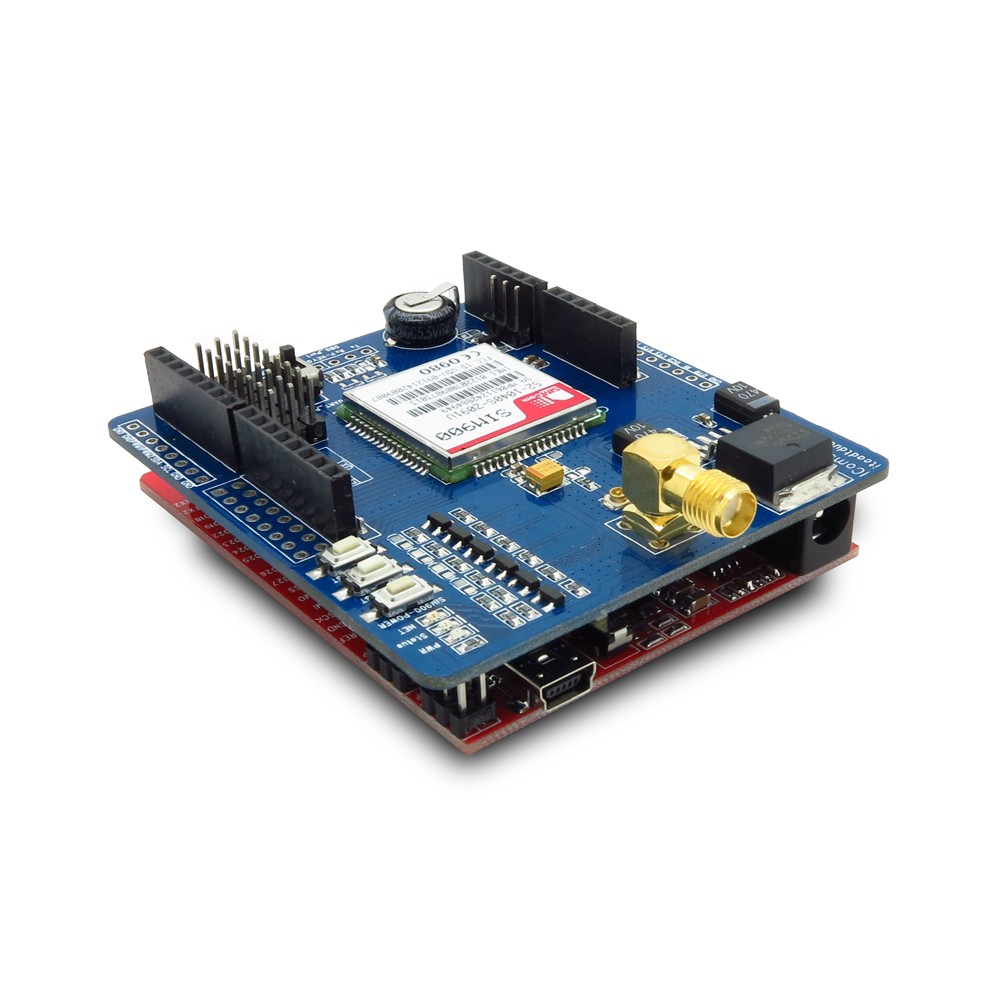

- Совместимость с шилдами типа Arduino Shield
- Совместимость с управляющими напряжениями 3.3V и 5V
- Широкий диапазон по напряжению питания и скромное потребление
- Небольшой размр и все пины выведены наверх
Железо
Распиновка
|
Пин Arduino
|
Пин на Atmega
|
Пин Arduino
|
Пин на Atmega
|
|
D0
|
PE0
|
RX2
|
PH1
|
|
D1
|
PE1
|
TX2
|
PH0
|
|
D2
|
PE4
|
D18
|
PD3
|
|
D3
|
PE3
|
D19
|
PD2
|
|
D4
|
PG5
|
D22
|
PA0
|
|
D5
|
PE3
|
D23
|
PA1
|
|
D6
|
PH3
|
D24
|
PA2
|
|
D7
|
PH4
|
D25
|
PA3
|
|
D8
|
PH5
|
D26
|
PA4
|
|
D9
|
PH6
|
D27
|
PA5
|
|
D10
|
PB4
|
SS
|
PB0
|
|
D11
|
PB5
|
MO
|
PB2
|
|
D12
|
PB6
|
MI
|
PB3
|
|
D13
|
PB7
|
SCK
|
PB1
|
|
A0
|
PF0
|
A6
|
PF6
|
|
A1
|
PF1
|
A7
|
PF7
|
|
A2
|
PF2
|
A8
|
PK0
|
|
A3
|
PF3
|
A9
|
PK1
|
|
A4
|
PF4
|
SDA
|
PD1
|
|
A5
|
PF5
|
SCL
|
PD0
|
Техническое состояние: Новое
Гарантия 2 месяца
