Описание

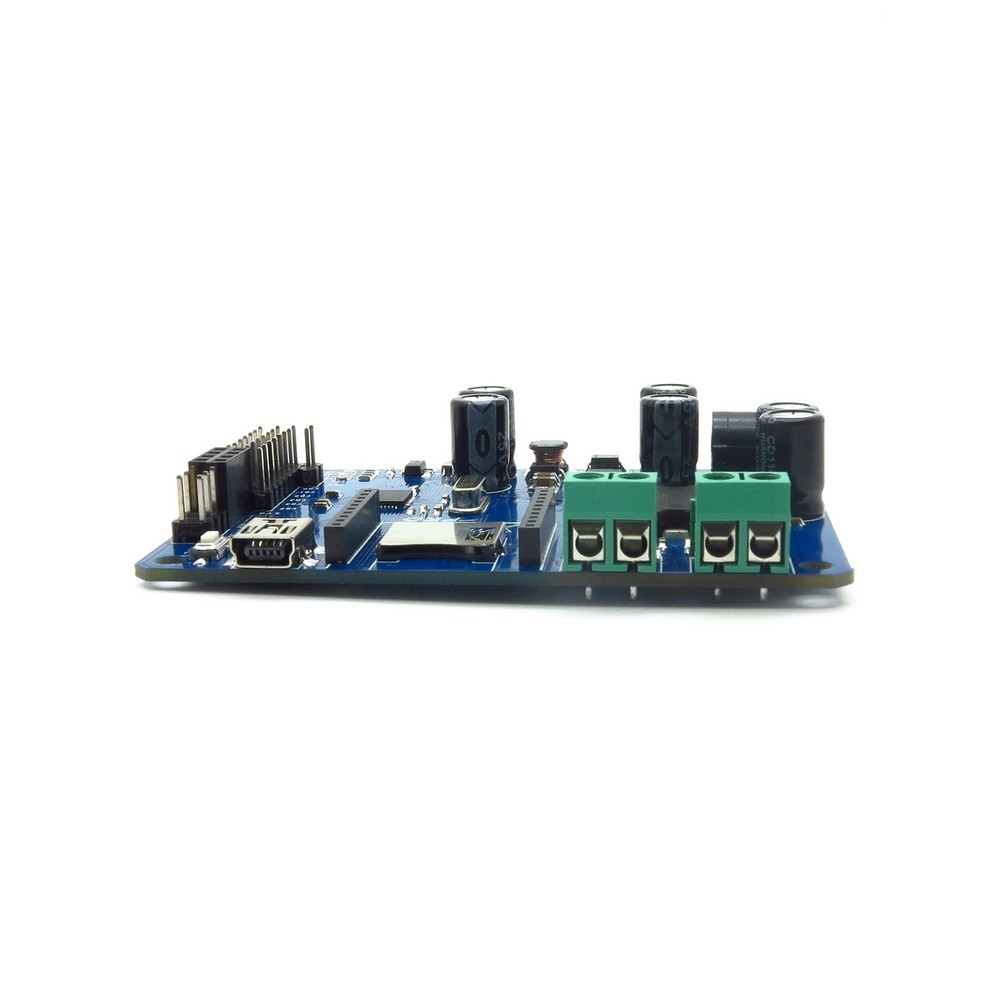

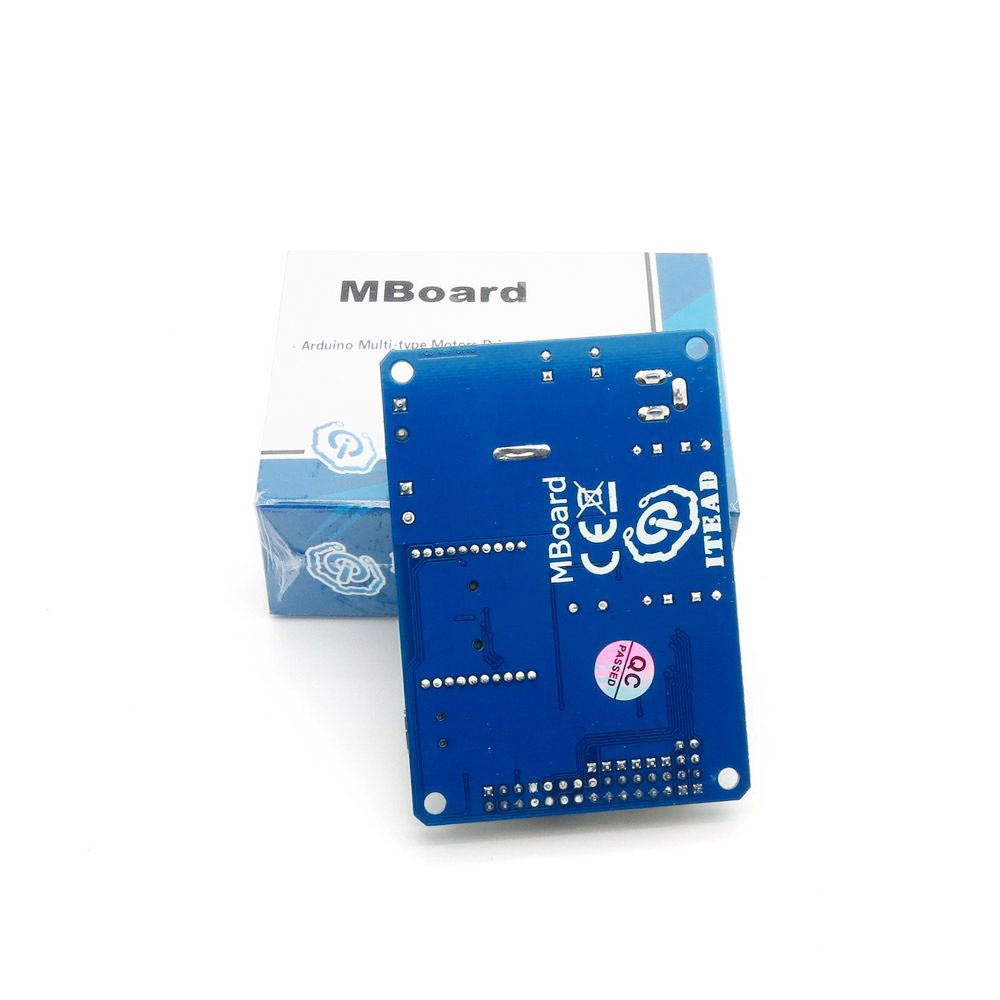

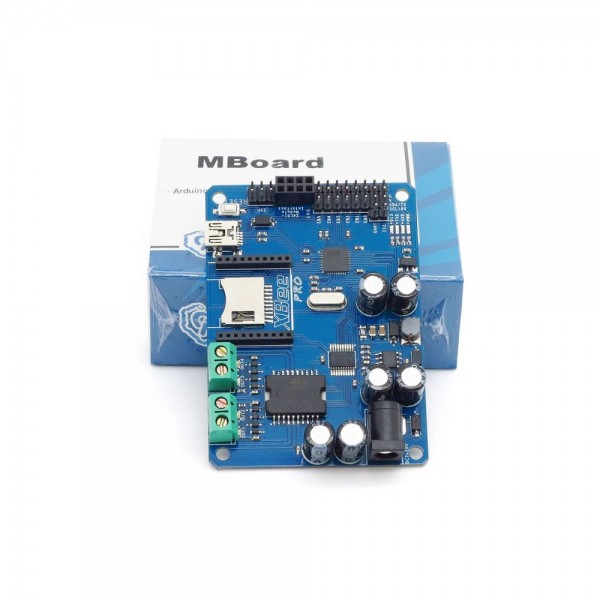

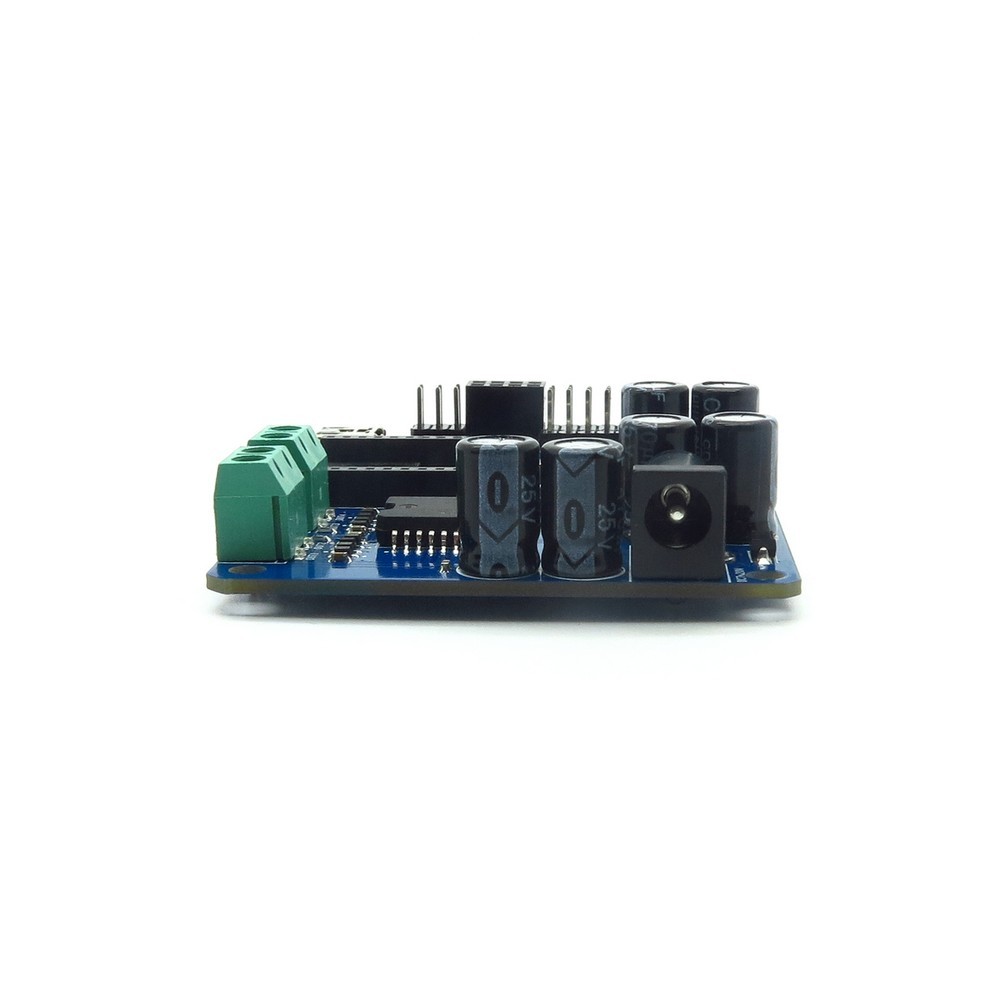

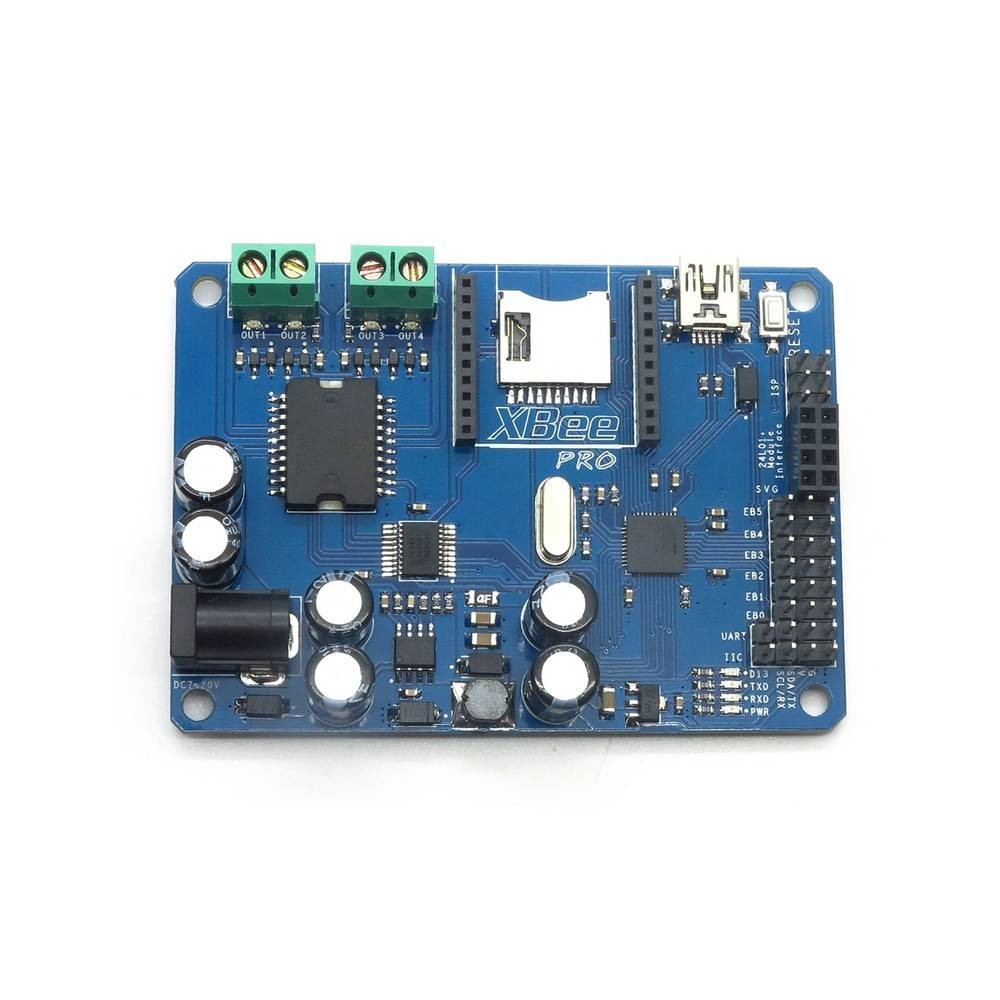

MBoard - уникальная плата Arduino с драйвером мотора L298P, разъемом XBee, интерфейсом nRF24L01+ и контроллером ATMEGA32U4 и разъемом под карты microSD. Бутлоадер Mboard основан на Arduino Leonardo. Имея чип драйвера мотора L298P, эта плата может управлять DC-мотором непосредственно, или шаговым мотором при помощи софтового управления вводом-выводом. Плата предназначена для беспроводного управления моторами. Пригодится везде, от постройки "умного дома" до управления шестирукими роботами. Безграничные возможности!
Железо
Интерфейс ITDB02 EB
|
Индекс интерфейса
|
Название интерфейса
|
Индекс Arduino
|
Пин на Atmega32U4
|
|
1
|
EB0
|
A0
|
PF7
|
|
2
|
EB1
|
A1
|
PF6
|
|
3
|
EB2
|
A2
|
PF5
|
|
4
|
EB3
|
A3
|
PF4
|
|
5
|
EB4
|
A4
|
PF1
|
|
6
|
EB5
|
A5
|
PF0
|
Модульный интерфейс nRF24L01+
|
Индекс интерфейса
|
Название интерфейса
|
Индекс Arduino
|
Пин на Atmega32U4
|
|
1
|
GND
|
-
|
-
|
|
2
|
3V3
|
-
|
-
|
|
3
|
CE
|
D5
|
PC6
|
|
4
|
CS
|
D9
|
PB5
|
|
5
|
SCK
|
D15
|
PB1
|
|
6
|
MOSI
|
D16
|
PB2
|
|
7
|
MISO
|
D14
|
PB3
|
|
8
|
IRQ
|
D6
|
PD7
|
Разъем microSD
|
Индекс интерфейса
|
Название интерфейса
|
Индекс Arduino
|
Пин на Atmega32U4
|
|
2
|
SD_CS
|
D4
|
PD4
|
|
3
|
MOSI
|
D16
|
PB2
|
|
4
|
3V3
|
-
|
-
|
|
5
|
SCK
|
D15
|
PB1
|
|
6
|
GND
|
-
|
-
|
|
7
|
MISO
|
