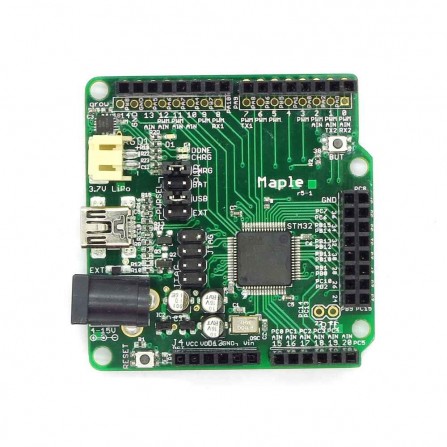

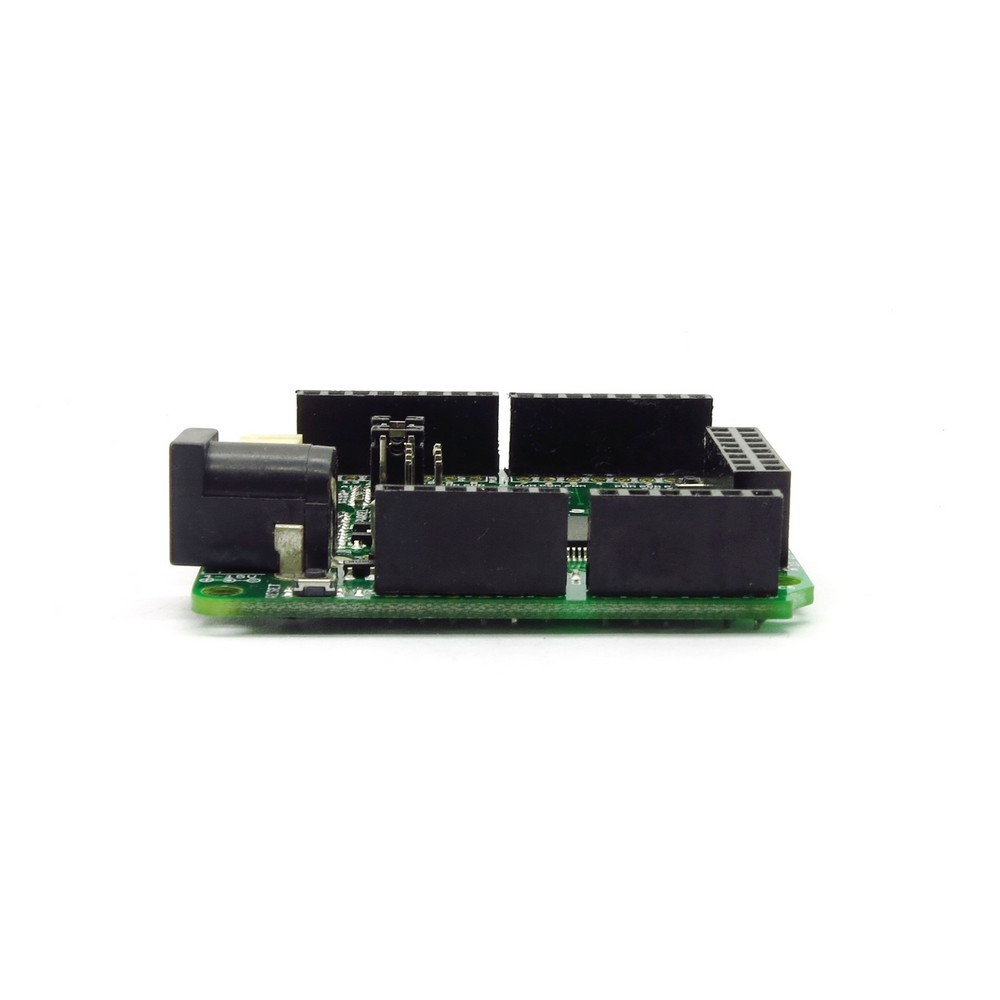

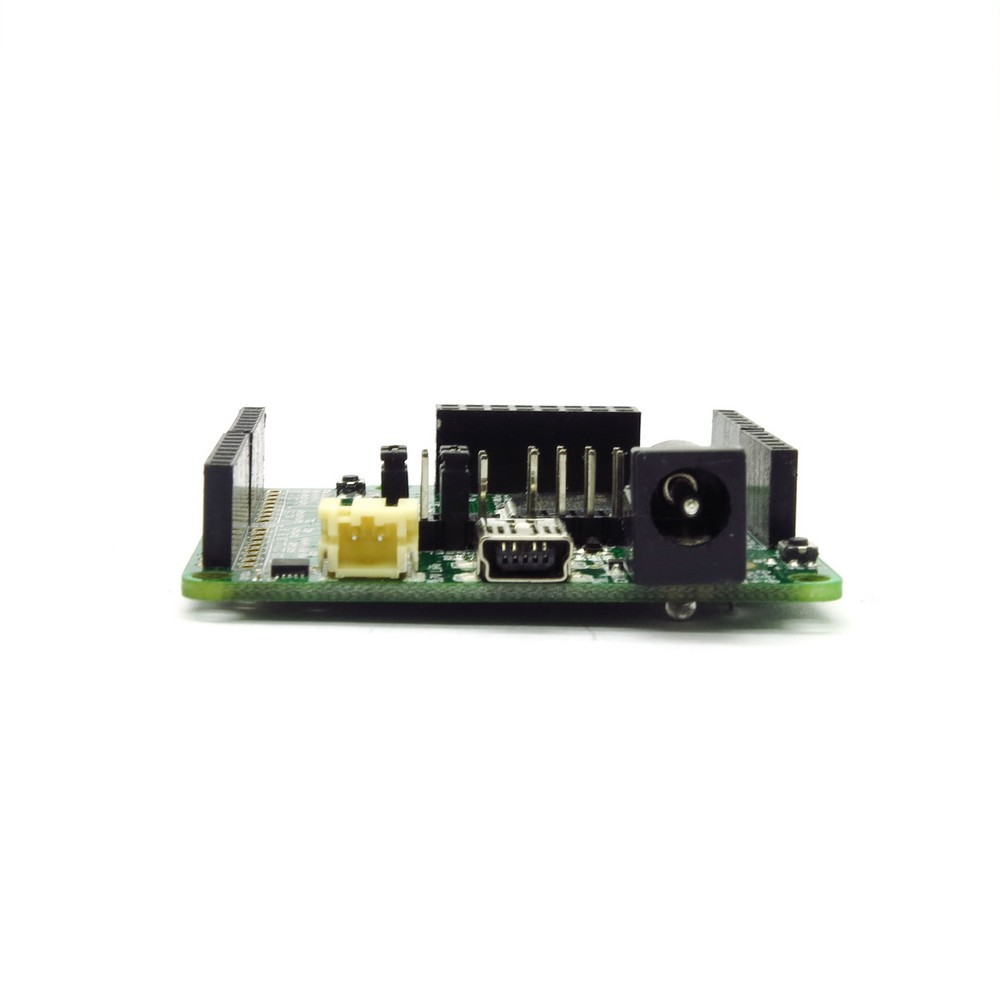

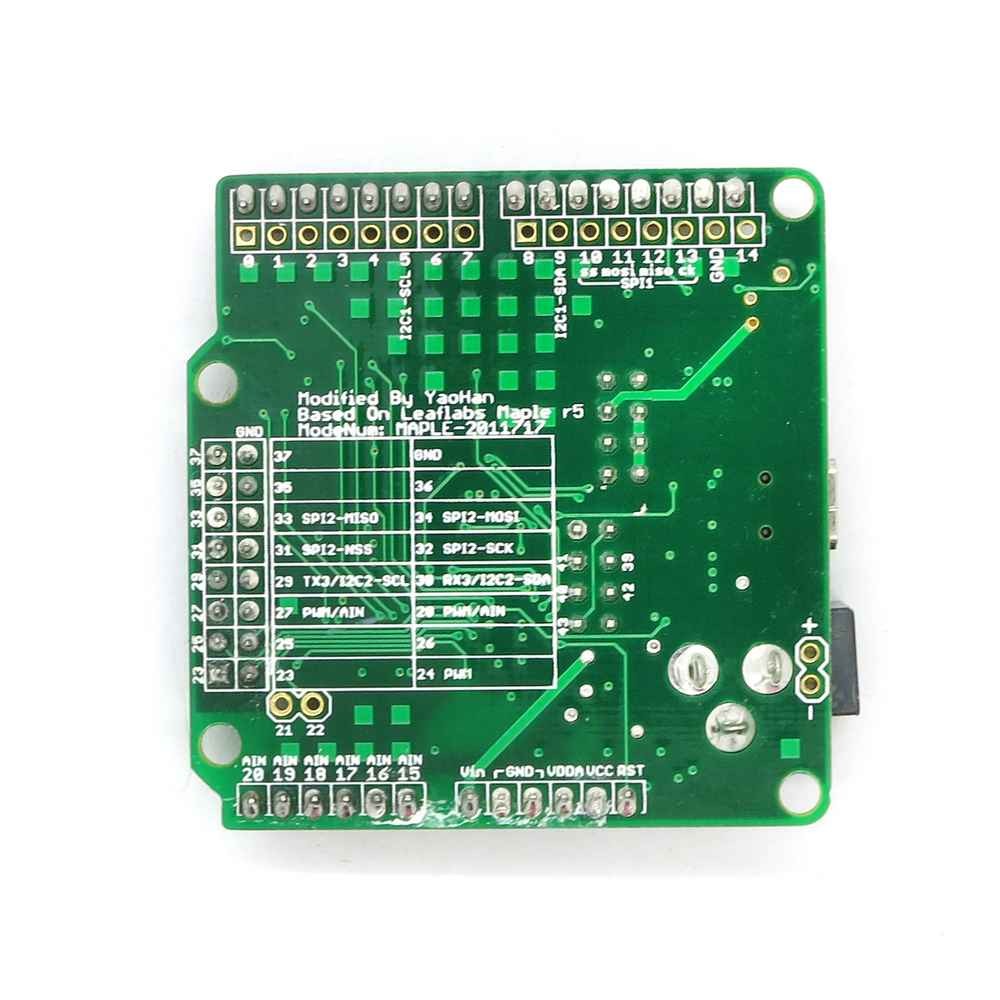

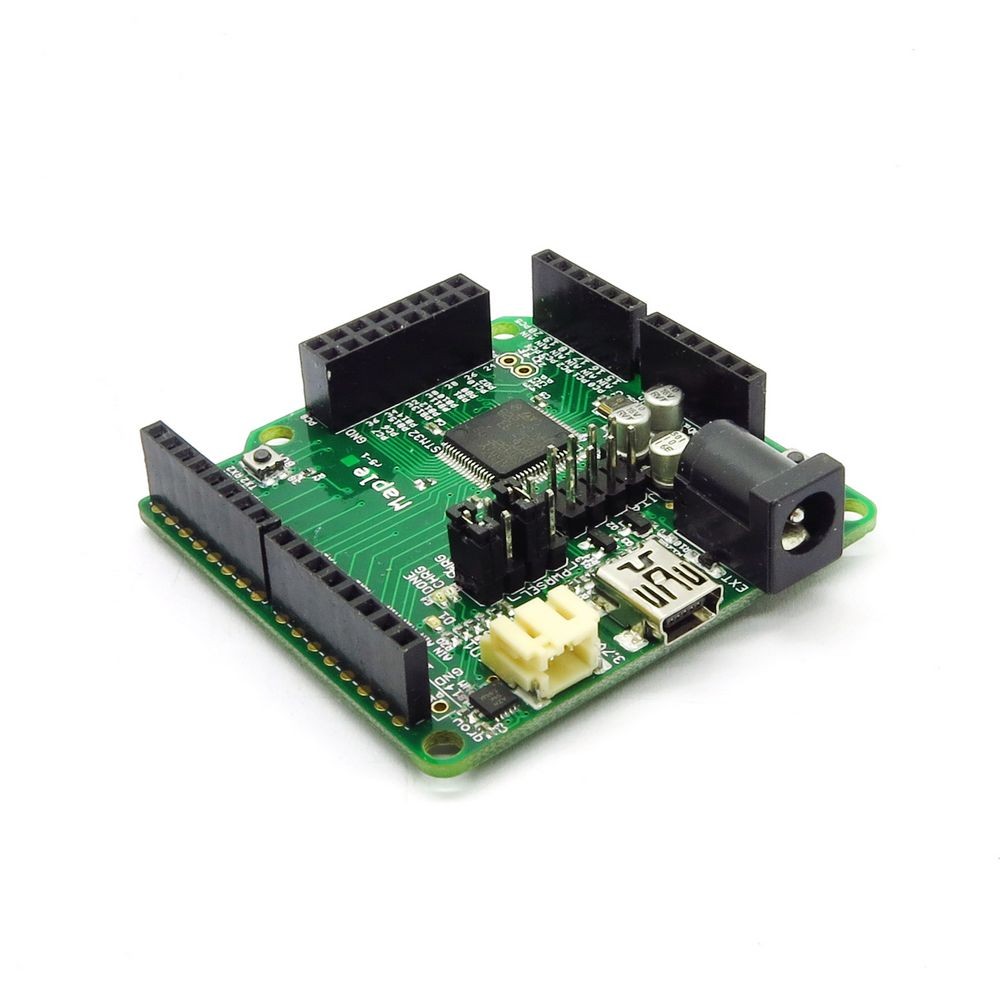

LeafLabs Maple - плата микроконтроллера на основе микропроцессора STM32F103RB.

Максимальная частота - 72 МГц, 39 цифровых пинов ввода/вывода, 16 аналоговых пинов, native-поддержка USB 2.0, 3 USART (хардварных серийных порта), встроенная поддержка SPI/I2C, штекер питания и кнопка сброса. Maple программируется через USB , используя DFU-бутлоадер, и никаких больше хардварных изысков не нужно! Также доступна для программирования флеш-память через внешний интерфейс типа X-link/X-linkEx JTAG. Есть поддержка безопасности операций чтения/записи, то есть режимы работы процессора User и Handler. Есть часы реального времени sysTick, которые будут полезны во многих случаях. Есть четыре 16-битных таймера. Maple питается от USB, от стандартного адаптера, или от литий-полимерного аккумулятора. Maple совместима с большей частью шилдов, предназначенных для Arduino Duemilanove или Diecimila.

Технические характеристики

Микроконтроллер: STM32 F103RB
Скорость: 72 MHz
Напряжение: 3.3V
Входное напряжение (рекомендуемое): 3.0V-12V
Цифровые I/O-пины: 39
Аналоговые входные пины: 16
Флеш-память: 128 KB
SRAM: 20KB
64-канальный векторный обработчик прерываний (включая внутренние прерывания GPIO)
Интегрированный SPI/I2C и 7 каналов DMA (Direct Memory Access)
Питание 800mA @ 3.3v
Поддержка режимов низкого напряжения и сна (менее 500 мА)
Размер: 2.05″x2.1″
Программирование

См. также документацию по Maple Development Environment

Maple можно программировать "в стиле Arduino", открытый исходный код доступен на сайте производителя. Cortex-M3 идет уже программированным с бутлоадером, что позволяет передавать на него новый код через USB-интерфейс, который поддерживается Cortex-M3, не применяя внешний хардварный программатор. Также можно программировать микроконтроллер непосредственно через внешний JTAG-интерфейс.
