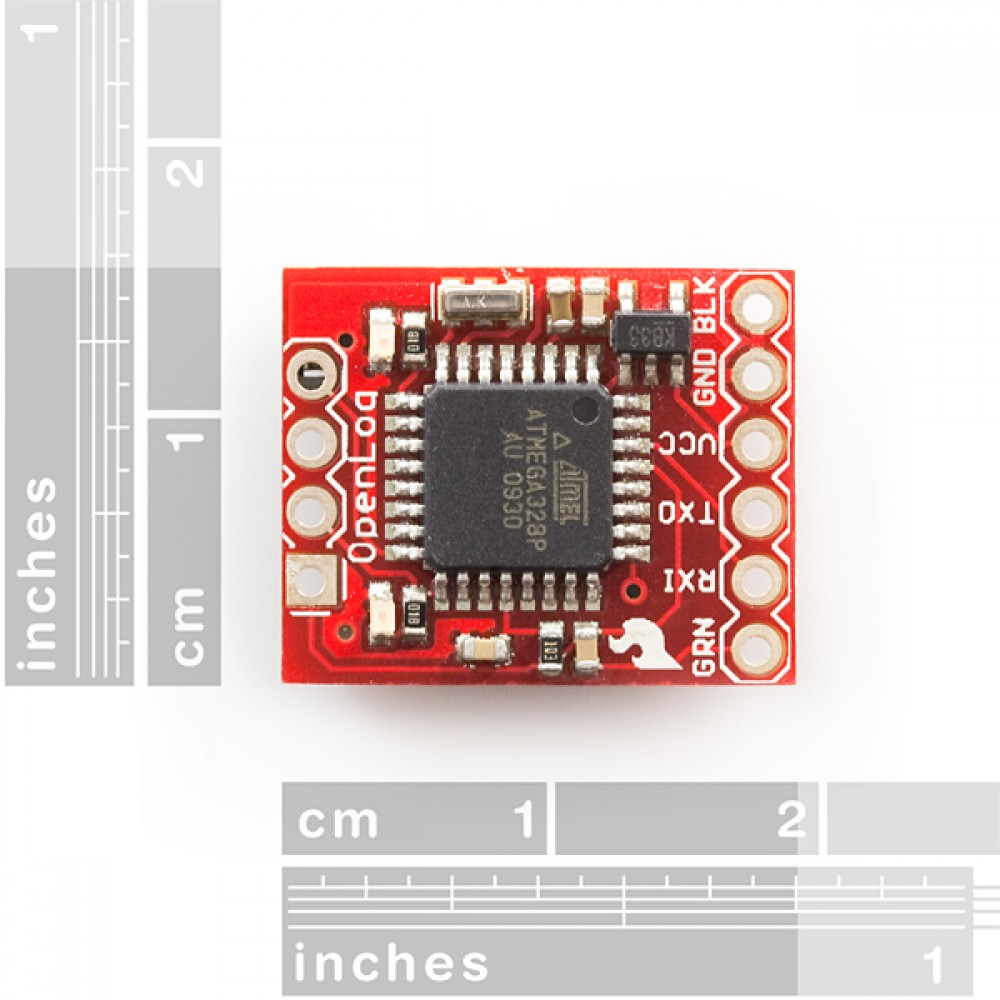

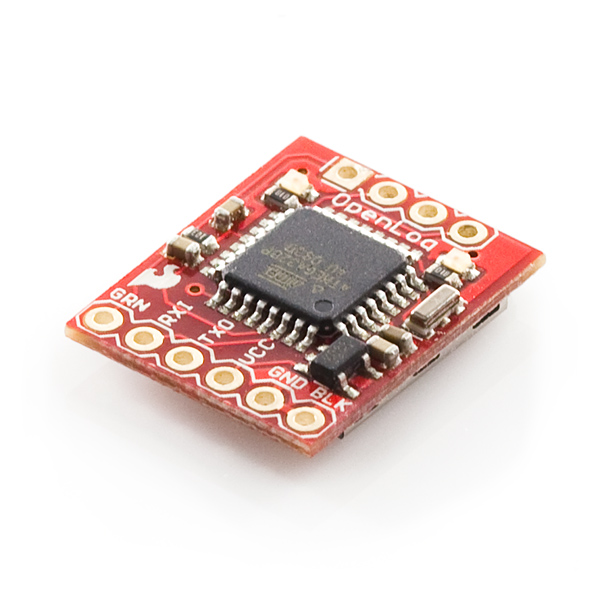

Плата OpenLog даталоггер для Arduino

Плата OpenLog даталоггер для Arduino

Артикул:  1731rd
450 грн.
Наличие: нет в наличии
Модель: DEV-09530
+

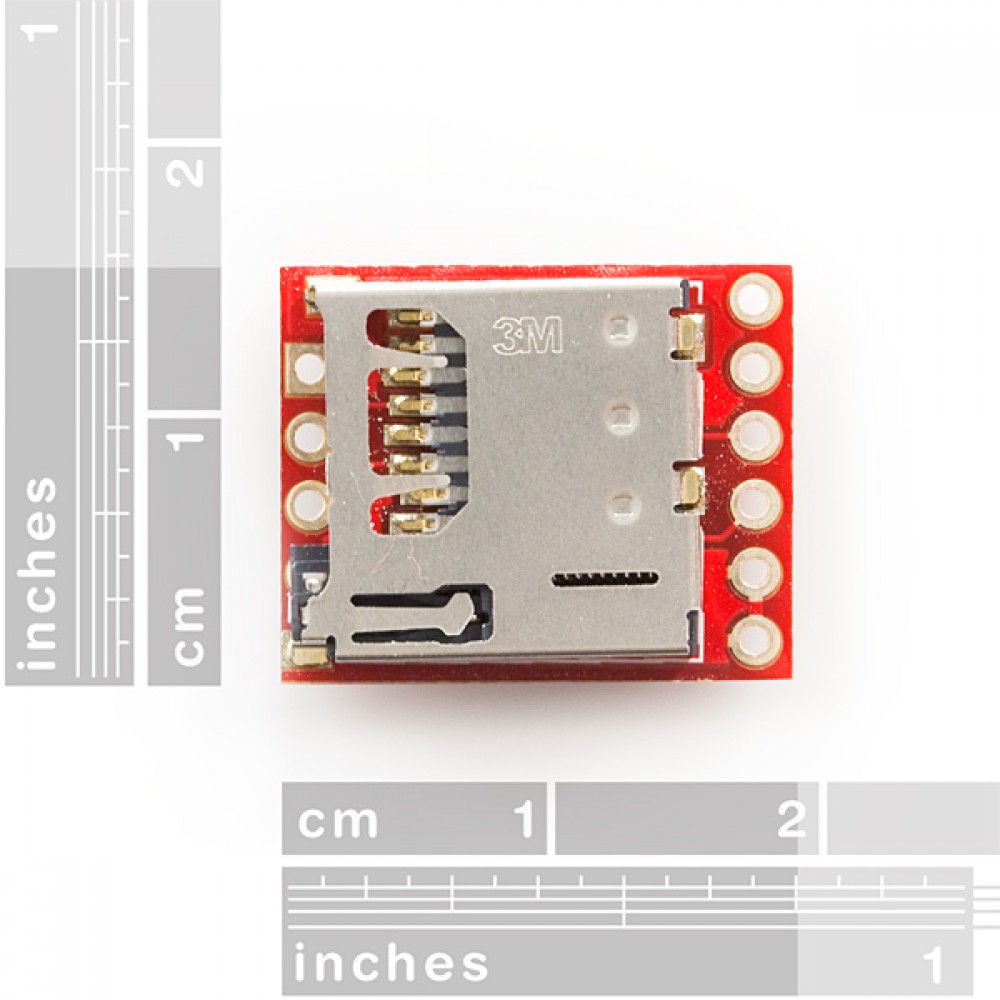

Плата OpenLog регистратор данных с MicroSD разъёмом для Arduino


OpenLog - даталоггер на microSD карту.

Описание: OpenLog- это регистратор данных. Простой в использовании, легкий в изменении. Мы хотели создать серийный регистратор, который бы просто работал. Просто подайте питание на модуль, и он начнет регистрировать принимаемые данные со скоростью в 9600bps. Нажатие Ctrl+z 3 раза приведет к выходу из регистрации данных и переключению в режим команд. Команда «NEW» создаст новый файл. Команда «MD» создает каталог. При команде «?» появится список команд. OpenLog делает не много, но создает отчеты о серийных потоках данных очень хорошо.

Пример:

>new testfile.txt
>append testfile.txt
<(Отправляет большой объем текста после трех разового нажатия ctrl+z ).
Это действительно так! Прошивка OpenLog основана на программе sdfatlib Билла Греймана. OpenLog поддерживает FAT16 и FAT32 microSD карты (Мы тестировали до 16 гб!).

Все файлы проекта (схемы, печатные платы, прошивка) выпущены под CC-SA v3 лицензию и доступны через GitHub.

Примечание: Доступна новая прошивка, которая позволяет использовать OpenLog в Arduino 1.0, а также повысить скорость передачи данных. Пройдите по ссылкам ниже для получения дополнительной информации.

Особенности:
Возможность использования недорогих MicroSD карт FAT16/32 до 16 Гб.
Простой командный интерфейс.
Измененять скорость передачи и другие параметры системы можно с помощью редактирования файла config.txt через компьютер.
Три режима работы:
NewLog создает новый отчет и немедленно начинает регистрацию данных.
SeqLog добавляет файл с именем "SeqLog.txt" при каждом включении, начинает регистрацию данных.
 Командный режим запускает OpenLog через командную строку при запуске
Скорость передачи от 2400 до 115200bps.
Настройка устройства через config файл или системное меню.
Питание, земля и RX-I это минимальное число соединений.
Перепрограммируемая ATmega328 использующая Arduino IDE.
Два светодиода показывают процесс записи.
Входное напряжение от 3,3 В до 12В.
2 мА при наименьшей, 6 мА при максимальной скорости записи.
Размеры: 0.16 x 0.6 x 0.75" (4 x 15 x 19mm)

Гарантия 2 месяца
