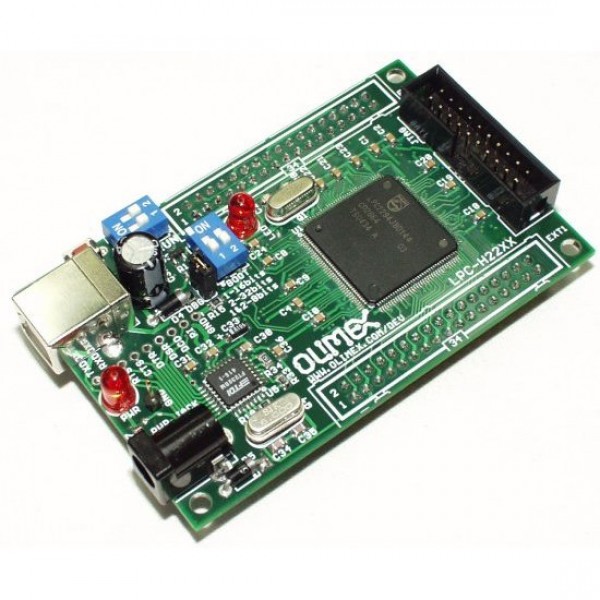

Плата-переходник для LPC2294

Плата-переходник для LPC2294

Артикул:  1268rd
460 грн.
Наличие: нет в наличии
Модель: DEV-00268
+

Компактная плата для мощного процессора LPC2294. Интерфейсы для FTDI USB<->RS232, SRAM, Flash-памяти, и многое другое.


MCU: LPC2294 16/32 bit ARM7TDMI-SÖt 256Kб флеш-памяти, 16Kб RAM, EXTERNAL MEMORY BUS, RTC, 4x 10 bit ADC 2.44 uS, 2x UART, 4x CAN, I2C, SPI, 2x 32bit таймера, 7x CCR, 6x PWM, WDT, 5V I/O, частота до 60MHz

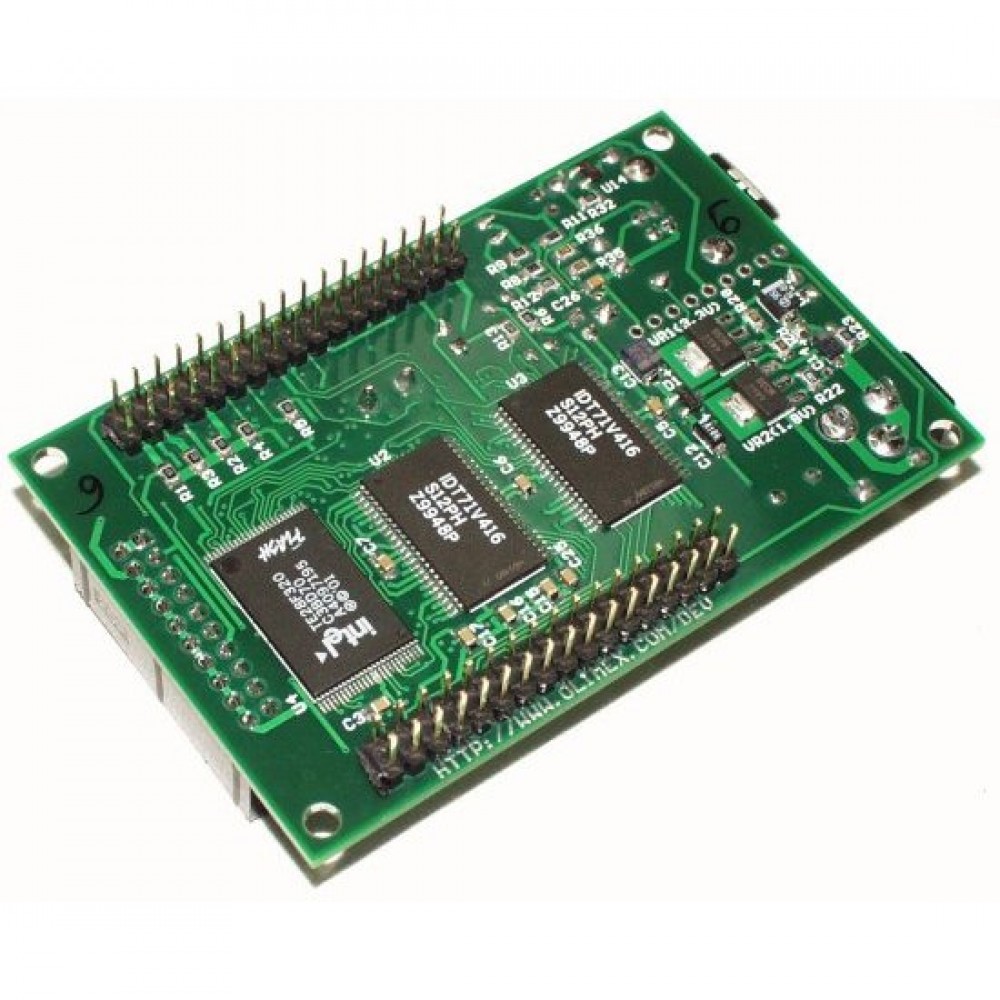

1MB (256Kx32bit) 12нс 71V416 SRAM

4MB (2048Kx16bit) 70нс TE28F320C3BD70 C3 INTEL FLASH

Стандартный JTAG-переходник с ARM 2x10-пин для программирования с помощью ARM-JTAG

Преобразователь USB <---> RS232

Два встроенных стабилизатора напряжения 1,8В и 3,3В, до 800 мА

Дополнительно - источник питания: При отсутствии USB-порта необходимо +5В DC.

LED-индикаторы состояния и наличия питания

Конденсаторы-фильтры питания

Плавный переключатель для режима ICSP-RUN

Плавный переключатель для режима загрузки с внешнего флеш-диска

Цепь сброса с внешнего Philips ISP через виртуальный порт USB-RS232

Кнопка сброса

DBG-перемычка для JTAG

BSL-перемычка для загрузчика

JRST-перемычка для включения внешнего сброса по RS232

Кристалл 14.7456 MHz

Разветвители для всех портов, поддерживающих IDC34-переходники (используются для HDD и floppy-ков)

Плата: FR-4, 1,5-мм, зеленое покрытие, белая печать

Размер: 55 х 86 мм




Техническое состояние: Новое

Гарантия 2 месяца
