Плата RBoard

Плата RBoard

Артикул:  1830rd
250 грн.
Наличие: нет в наличии
Модель: IM120618001
+

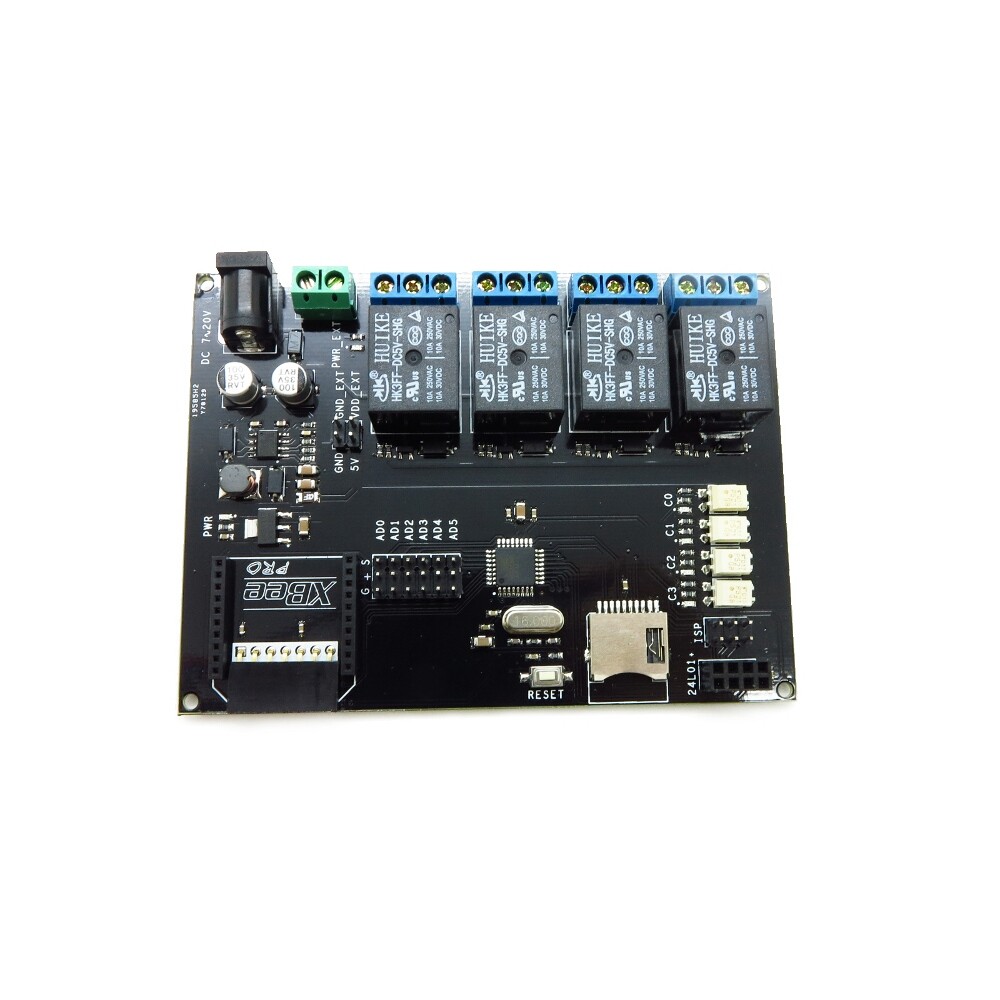

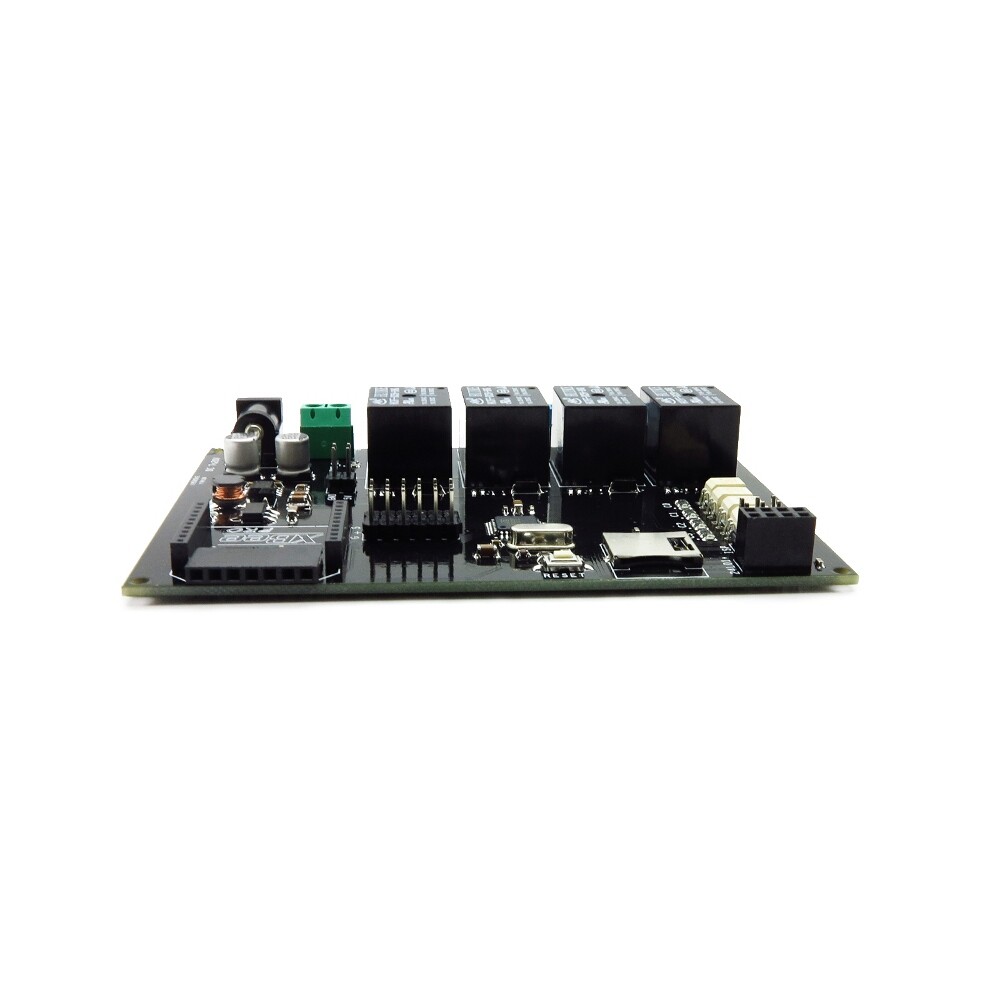

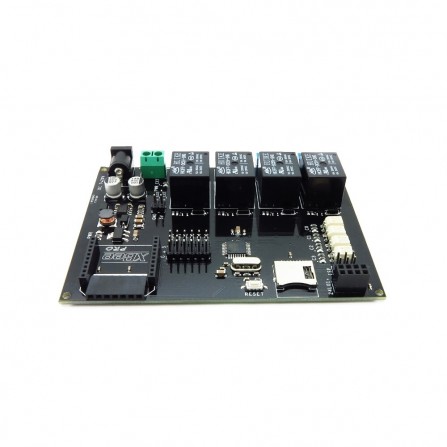

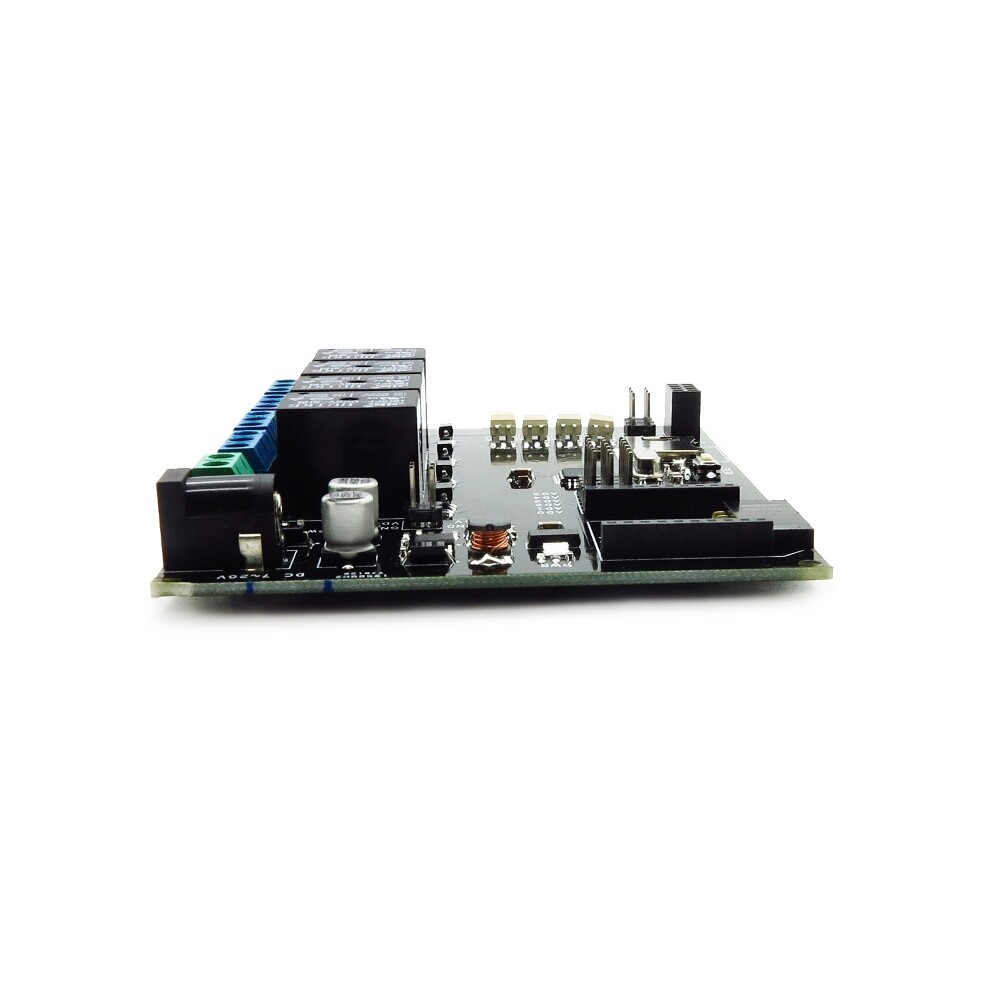

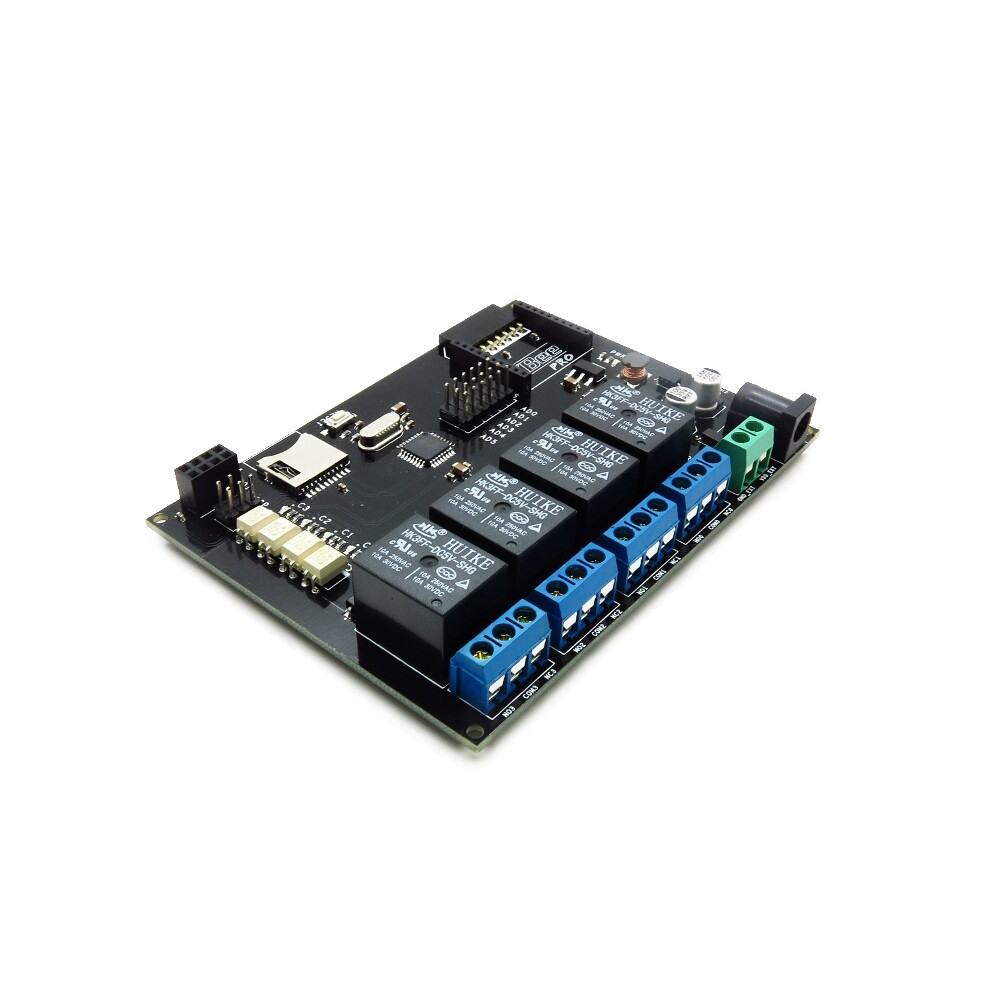

Rboard - уникальная плата Arduino с 4-канальными изолированными реле, разъемом XBee и ATMega328. Плата позволяет применять реле, а также беспроводные возможности. Пригодится везде, от постройки "умного дома" до управления шестирукими роботами. Безграничные возможности!

Функции

4 оптически изолированных канала
4 механических реле со статусными индикаторами
Порты NO и NC на каждое реле
ATMega328P с переходниками для XBee, разъем Micro SD
С бутоадером Arduino Duemilanove
Железо

Пин Arduino

Описание

D0

RxD

D1

TxD

D2

XBee Reset

D3

nRF24L01+_IRQ

D4

Relay 0

D5

Relay 1

D6

Relay 2

D7

Relay 3

D8

nRF24L01+_CE

D9

nRF24L01+_CS

D10

SD_CS

D11

SPI_MOSI

D12

SPI_MISO

D13

SPI_SCK

A0

AD0

A1

AD1

A2

AD2

A3

AD3

A4

AD4/IIC_SCL

A5

AD5/IIC_SDA

Настройка PWR_EXT

Плата скомпонована с промышленного уровня изоляцией.  Удалите джамперы на PWR_EXT, используйте терминал DC 7-20 для ATMega328 и питания всего прочего, и запитайте реле на 5V терминалом PWR_EXT 5V, то есть, 2 полностью изолированных цепи питания контроллера и реле.

Если хорошая изоляция не нужна, поставьте джамперы на PWR_EXT, то есть, вам не нужна дополнительная цепь питания.

Примечание

RBoard не имеет USB-порта. Поэтому нужен адаптер USB/Serial - мы рекомендуем разветвитель Foca FT232RL.



Техническое состояние: Новое
Гарантия 2 месяца
