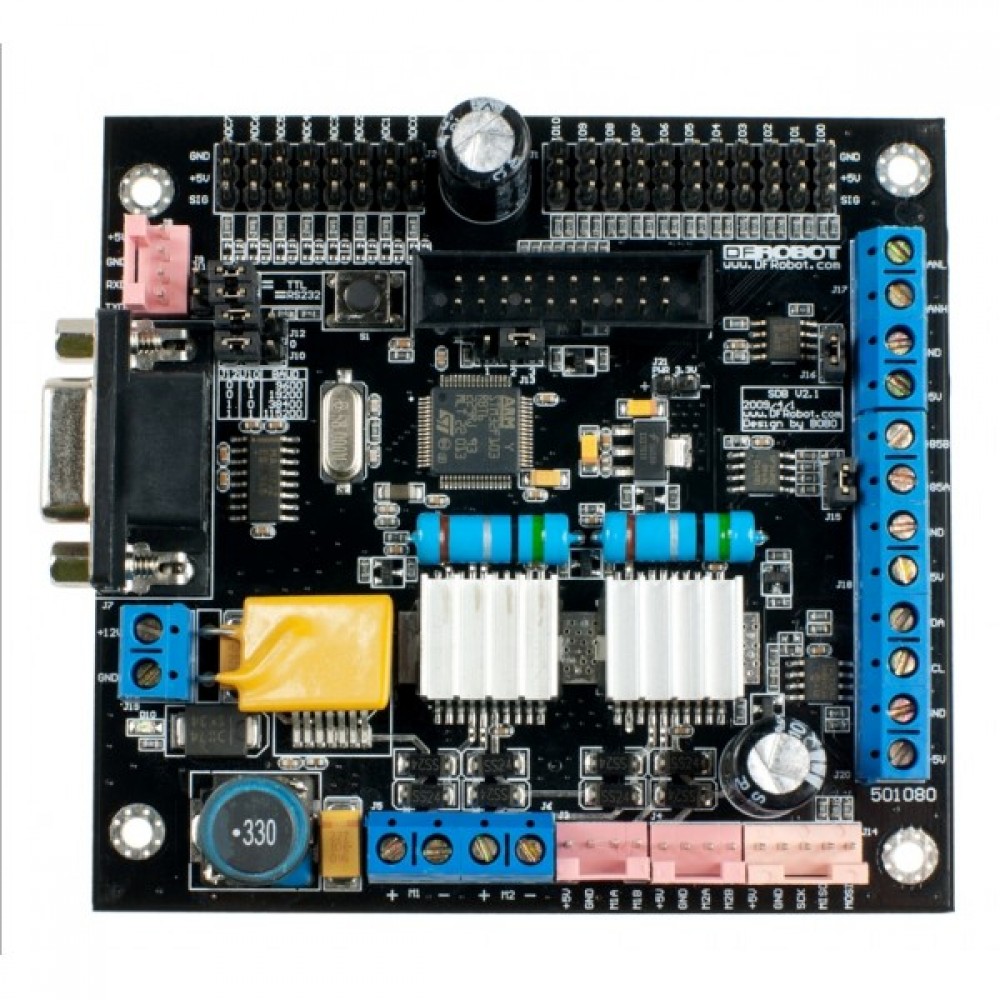

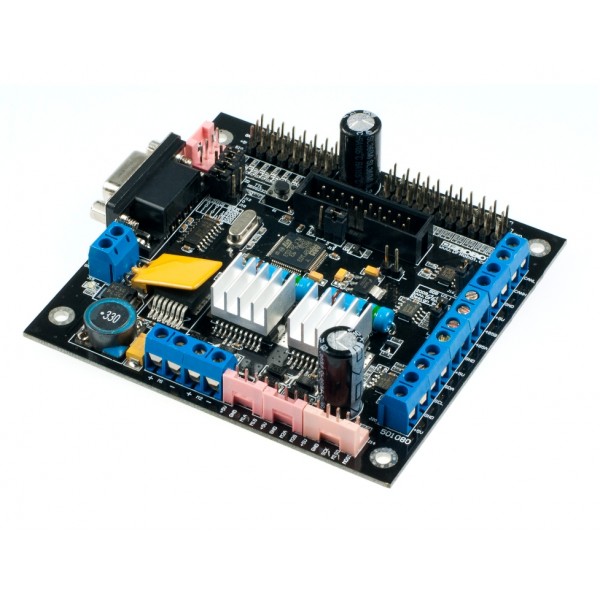

Плата Sensor / Motor Drive Board Cortex M3 CPU

Плата Sensor / Motor Drive Board Cortex M3 CPU

Артикул:  553rd
720 грн.
Наличие: нет в наличии
Модель: DFR0057
+

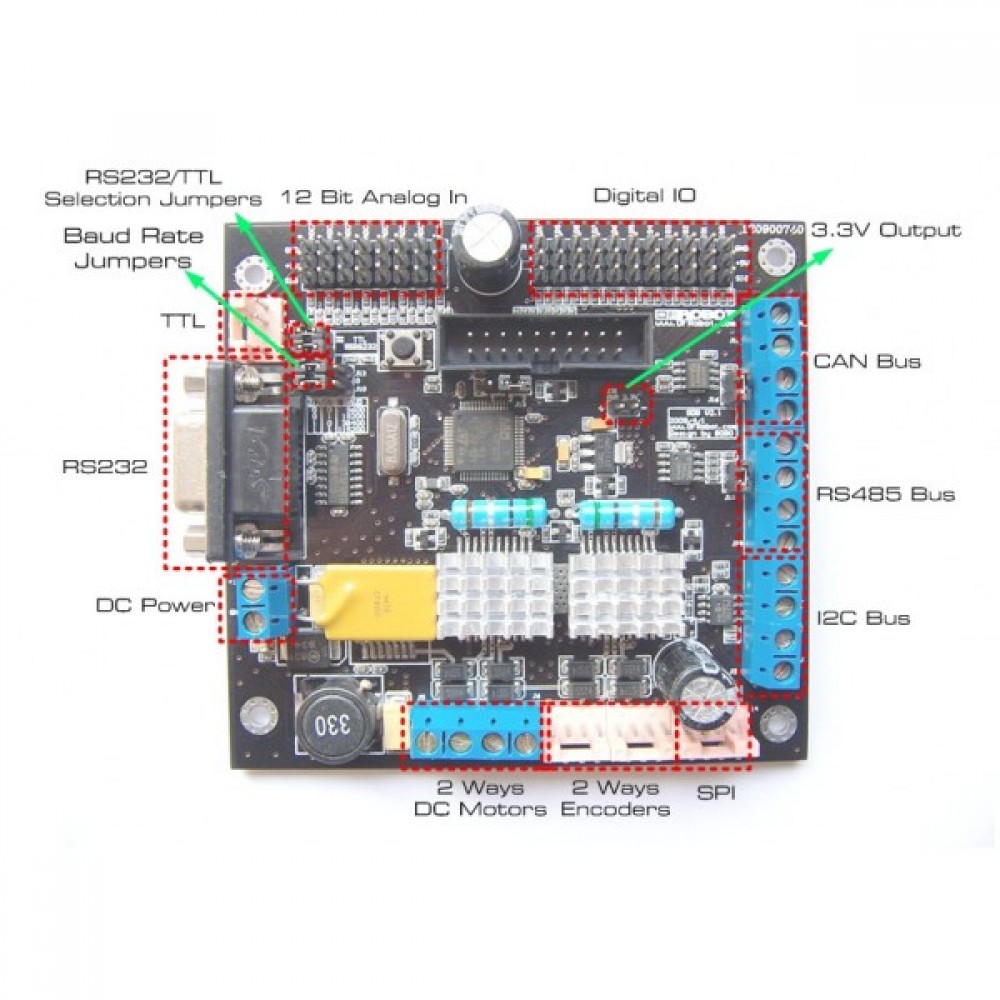

Многофункциональная плата

Замкнутый контур управления двигателем постоянного тока

Выбор скорости передачи данных

Ток двигателя: 4A Max на канал

Диапазон рабочих температур: -10 ~ +70 ° C

Интерфейс SPI

Характеристики

Напряжение питания: 6В-12В, 15В максимальное

Рабочий ток: 150mA @ 12В

Рабочая температура: -10 ~ +70 ℃

Процессор: Cortex-M3 (90MIPS), поддержка DMA доступа

Интерфейс: RS232/TTL на 9600,19200,38400 или 115200 бит

8 аналоговых входов (12 бит)

11 цифровых I / O линий (IO0-IO7 может быть сконфигурирован для управления сервоприводом)

До 8 сервоприводов с регулятором скорости

Поддержка I2C, RS485, (CAN и SPI интерфейсы, которые не поддерживаются в V2.2)

Двойной 4 Amp H-мост: Контроль 2 двигателей постоянного тока с A / B интерфейсом датчиков. Комплексная скорость ПИД-регулятора. Поддержка одометра и чтения тока двигателя.

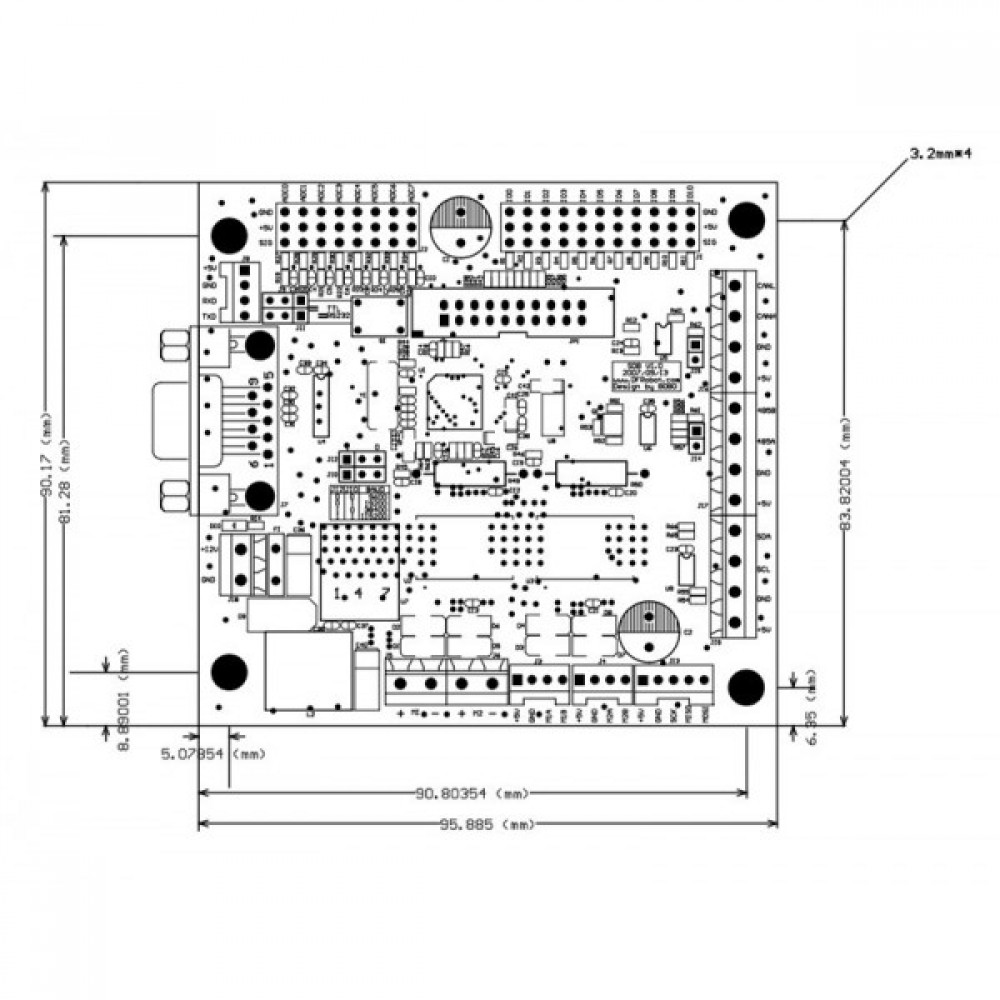

Размер: 96mmx90mmx20mm (совместимый с PC104 монтажными отверстиями)

Вес: 87гр
