Плата uLog - даталоггер

Плата uLog - даталоггер

Артикул:  1354rd
335 грн.
Наличие: Есть в наличии
Модель: WIG-09228
+

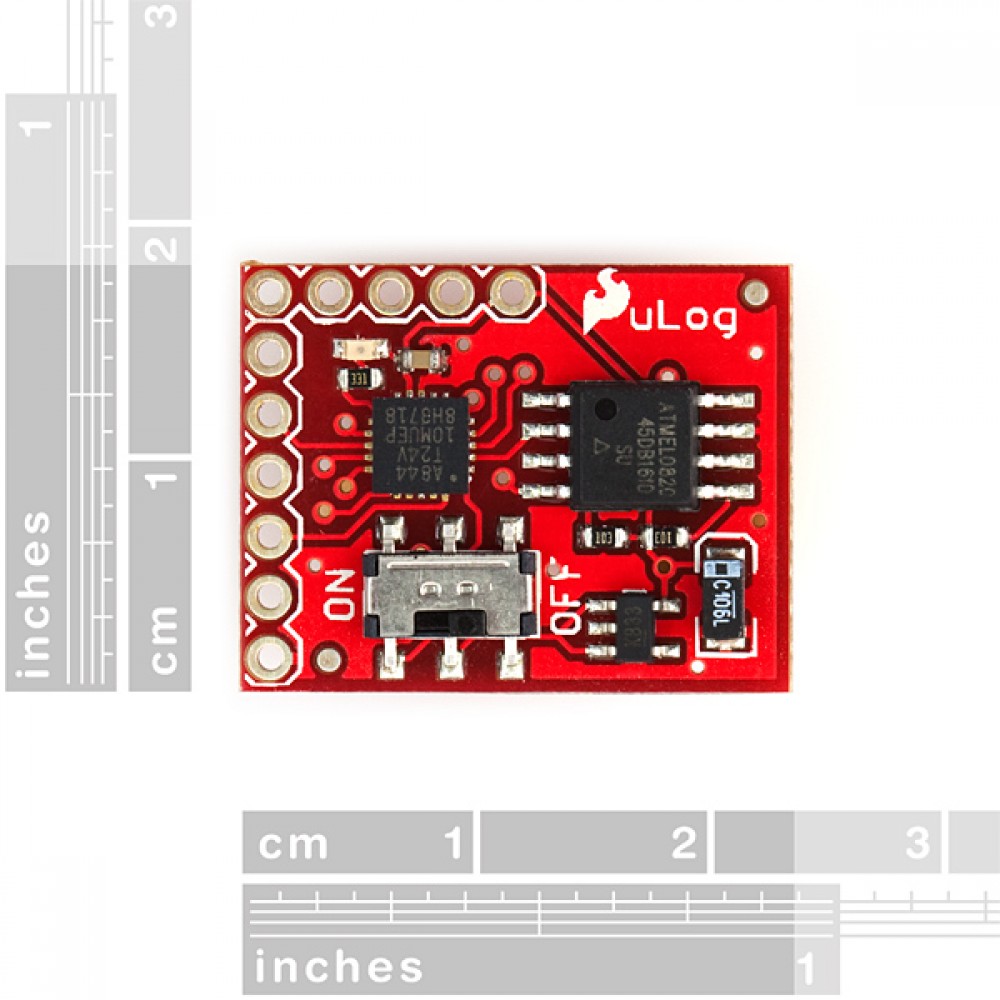

Плата uLog - маленький аналоговый даталоггер. Центром его является ATtiny24 в связке с 16-битной флеш-микросхемой AT45DB161D. Семплирование на 50 Гц, запись 3 каналов через 10-битный АЦП, запас времени 2 часа до заполнения.

Очень минималистичная плата и простая в использовании, при включении определяет, подключена ли UART-линия. Если да, выдает "?" и ожидает ввода пользователя. Есть только две команды: “r” для записи и “e” для стирания. Стирание флеш-памяти сбрасывает все ячейки в значение 0хFFFF, чтение - переводит все данные к первому 0хFFFF. Если нет UART-линия не подключена, устройство начинает семплирование. Если нужно подключить одну из наших интерфейсных плат FT232, все, что нужно - TX, RX и заземление. При использовании переходной платы RS232 также понадобится подключить 3,3В.

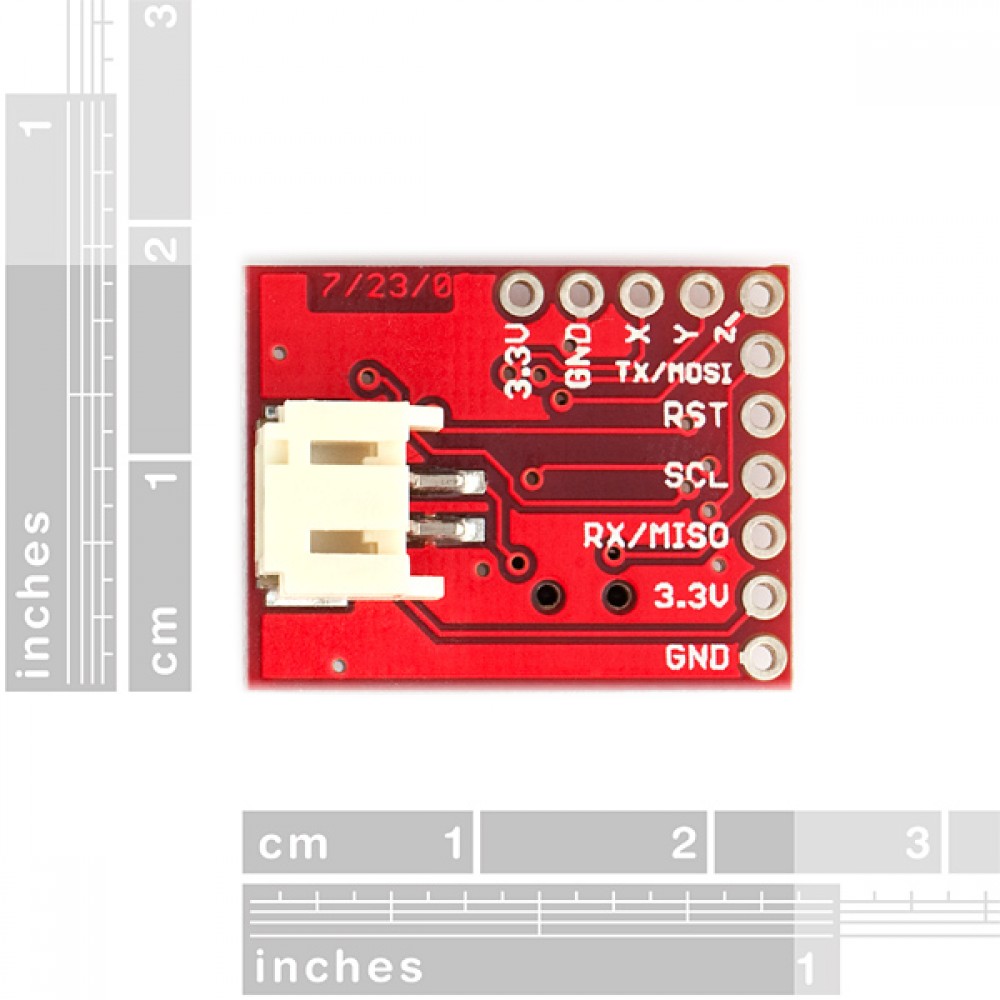

Питание подается по 2-пиновому JST-переходнику, идеально работающему с нашими LiPo-аккумуляторами, особенно с емкостью 100 мА*ч, и потребляет только 4 мА, если подключен ADXL320. Также есть включатели ON/OFF.

Эту штуку можно использовать многими способами. Например, записывать аналоговый вывод из акселерометра ADXL321.

Функции:

AT45DB161D дает 16 Мб флеш-памяти

До 3 каналов АЦП

SPI-пины ATtiny24

Простой интерфейс UART (38400 бод) для считывания и стирания флеш-памяти

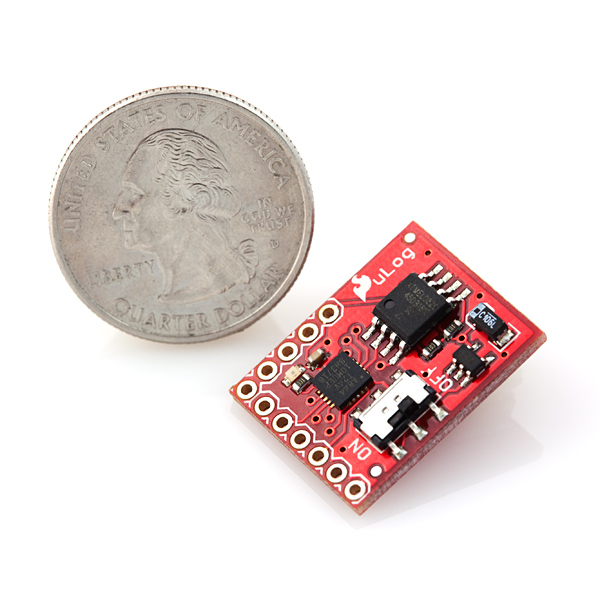

Размер: 2 х 1,5 см

Вес: 8,07 г



Техническое состояние: Новое

Гарантия 2 месяца
