Преобразователь логических уровней, 8-канальный двухсторонний

Преобразователь логических уровней, 8-канальный двухсторонний

Артикул:  2577rd
260 грн.
Наличие: нет в наличии
Модель: ID:395
+
Электроника Arduino (а также Basic Stamp) рассчитана на 5 В, однако большая часть современных сенсоров, экранов, флеш-карт и разнообразных модифицированных устройств работают на 3,3 В, поэтому для их защиты необходимо преобразование логического уровня.

Резисторы применяются в качестве делителей напряжения, однако при высоких скоростях передачи данных такая схема может вызывать трудно устраняемые задержки. Поэтому для корректного преобразования логических уровней мы рекомендуем использовать схему 4050/74LVX245 (и подобные). Проблема в том, что такие схемы работают лишь в одном направлении, что заставляет применять на плате излишние пары проводов.

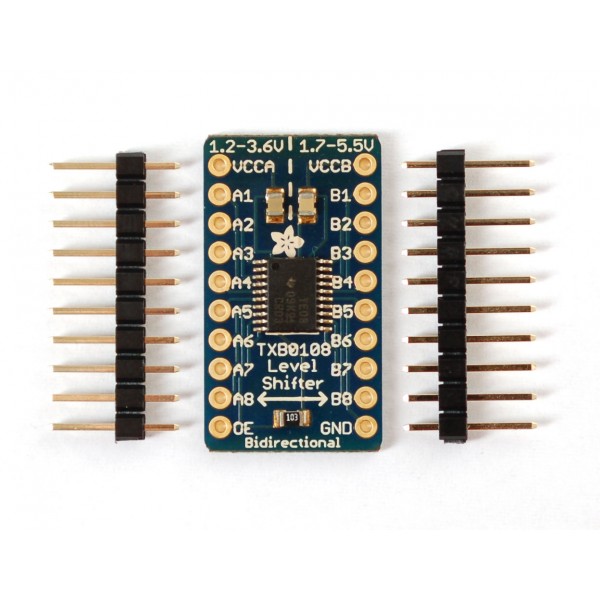

И здесь на помощь приходит двухсторонний преобразователь TXB0108. Этот чип выполняет преобразование в обоих направлениях и в широком диапазоне напряжений, плюс автоматическое определение направления. Но он работает некорректно с I2C-интерфейсом, потому что резисторы с большим сопротивлением влияют на срабатывание сенсора направления. Если без нагрузочных резисторов не обойтись, они должны быть номиналом не менее 50 кОм, например, в AVR и Arduino стоят резисторы около 100 кОм. Преобразователь выше по классу, чем 74LVX245, но с ним проблема с пинами уйдет в прошлое.

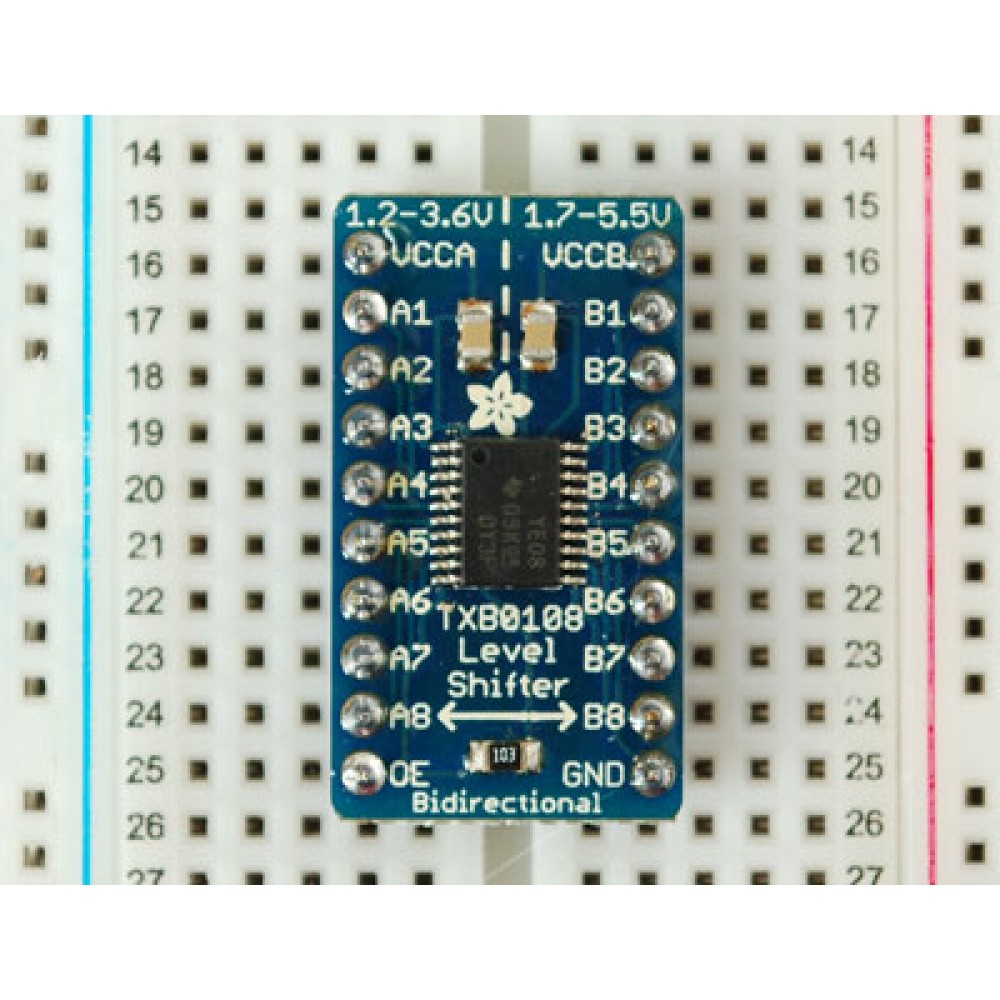

Схема избавляет от необходимости паять хрупкие детали. Мы также ввели на плату конденсаторы по 0,1 мкФ и нагрузочный резистор на выходном Enable-пине, таким образом, плата готова к работе.

Техническое состояние: Новое
Гарантия 2 месяца
