Преобразователь логического уровня

Преобразователь логического уровня

Артикул:  1137rd
30 грн.
Наличие: нет в наличии
Модель: BOB-08745
+

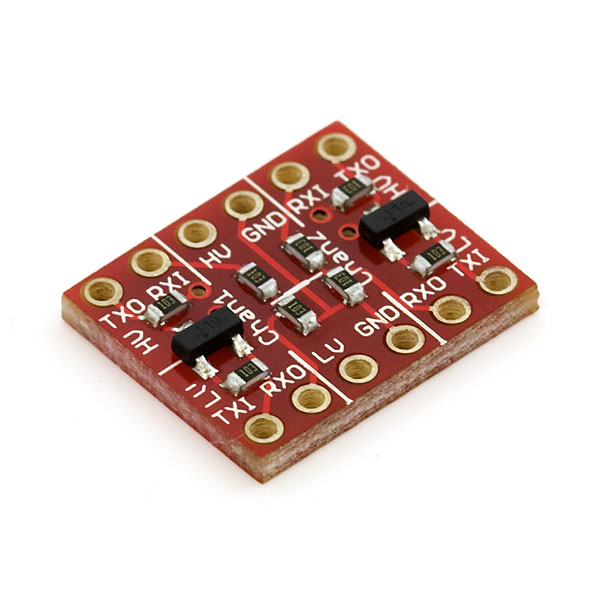

Если Вы когда-то подключали прибор, рассчитанный на логический уровень 3,3В, к уровню 5В, то знаете, с каким трудностями придется столкнуться. Предлагаемый преобразователь логического уровня от SparkFun представляет собой небольшое устройство, которое способно конвертировать сигнал 3,3В на 5В, и наоборот. Этот преобразователь также работает с напряжениями 2,8В и 1,8В. На каждом уровне переходник располагает 4-мя пинами на каждой из сторон. То есть, на каждой стороне есть по 2 входа и выхода.


Монтажная плата также приятная. Она работает со стандартным серийным, I2C, SPI, или любым другим цифровым сигналом. Однако, не работает с аналоговым сигналом.


Преобразователь очень легко использовать. Плату необходимо запитать от двух источников - высокого и низкого логического уровня напряжения, которые используются в системе. Высокий уровень (5В) выводится на пин "HV", низкий уровень (2,8В) выводится на пин "LV", а земля- на пин "GND".

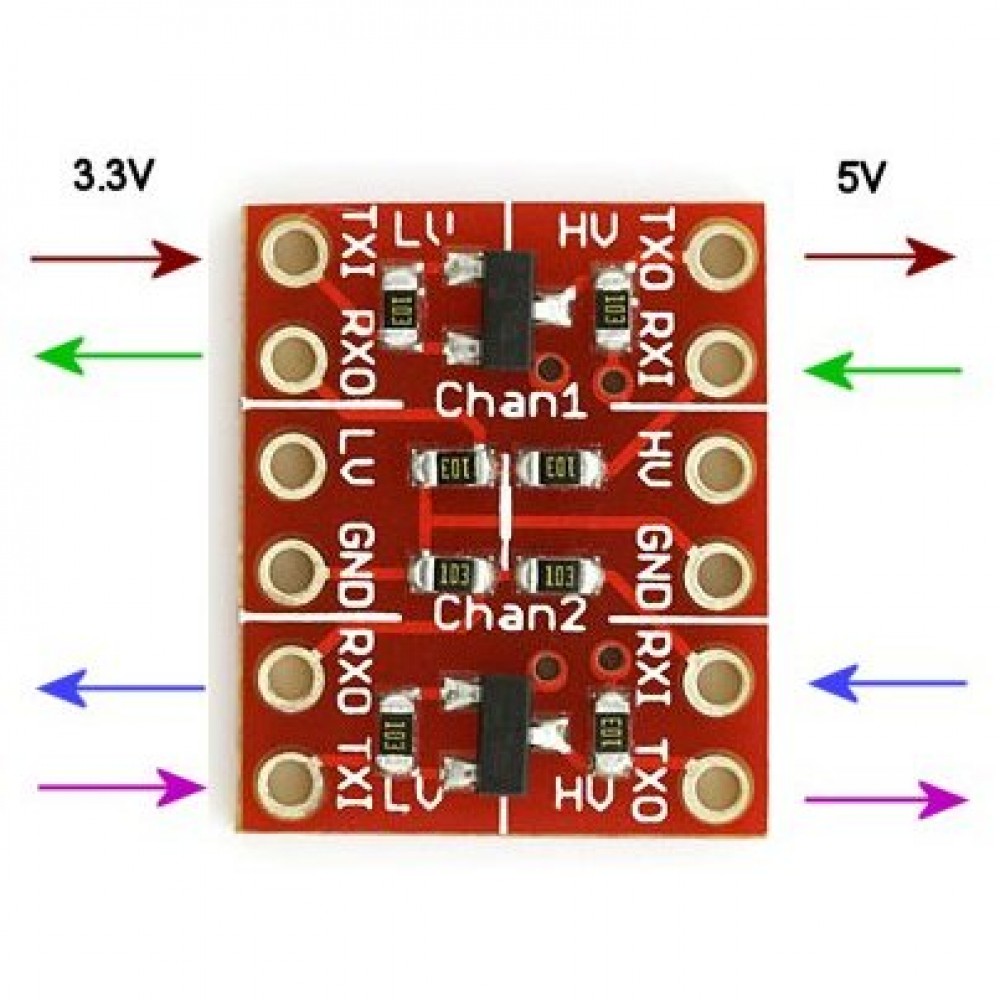

Пины помечены как  Inputs и Outputs. Вообще это зависит от платы. Цифровой сигнал идет на пин RXI на 5В-стороне, выходит на пине RXO на 3,3В-стороне, на логическом уровне 3,3В. Цифровой сигнал идет на пин ТXI на 3,3В-стороне, выходит на пине ТXO на 5В-стороне, на логическом уровне 5В.

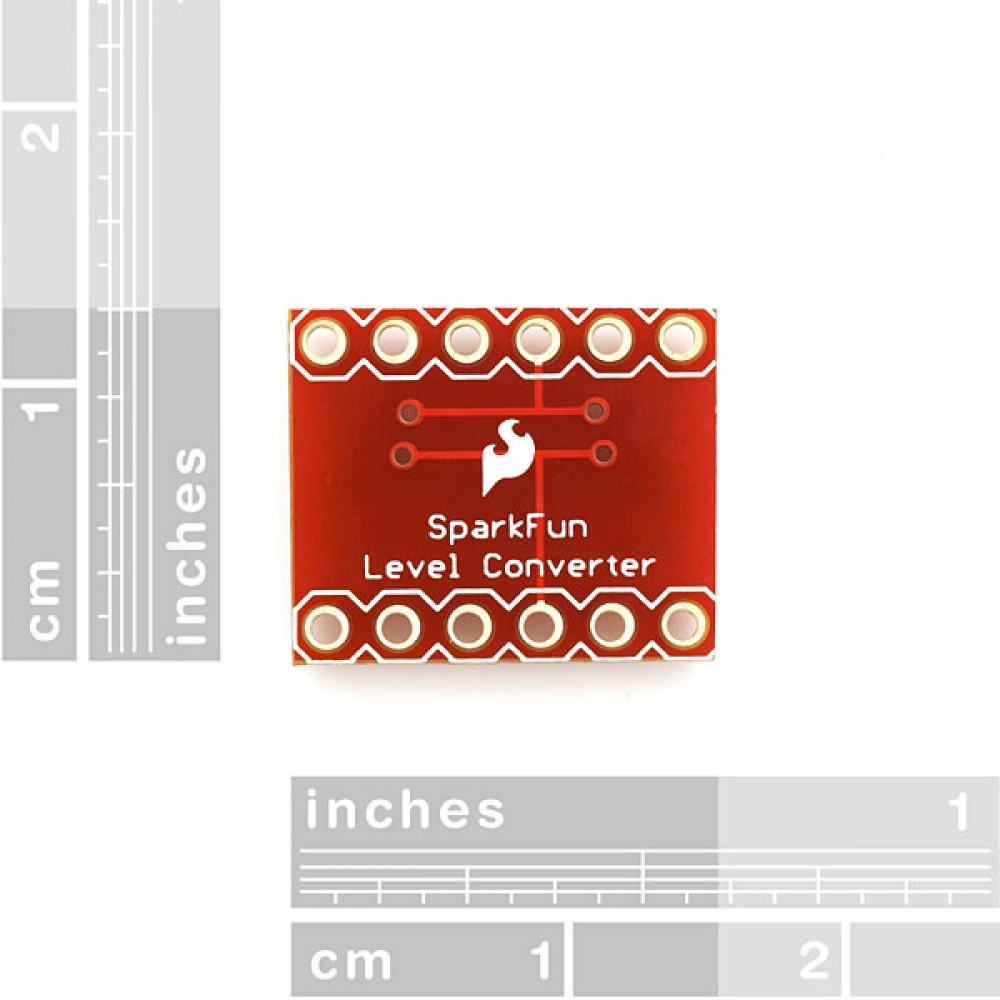

Размер: 1,125 х 1,17 см


Техническое состояние: Новое

Гарантия 2 месяца
