Преобразователь OBD-II --> UART

Преобразователь OBD-II --> UART

Артикул:  1349rd
450 грн.
Наличие: нет в наличии
Модель: WIG-09555
+

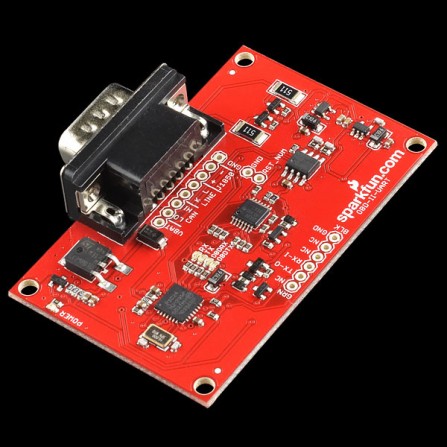

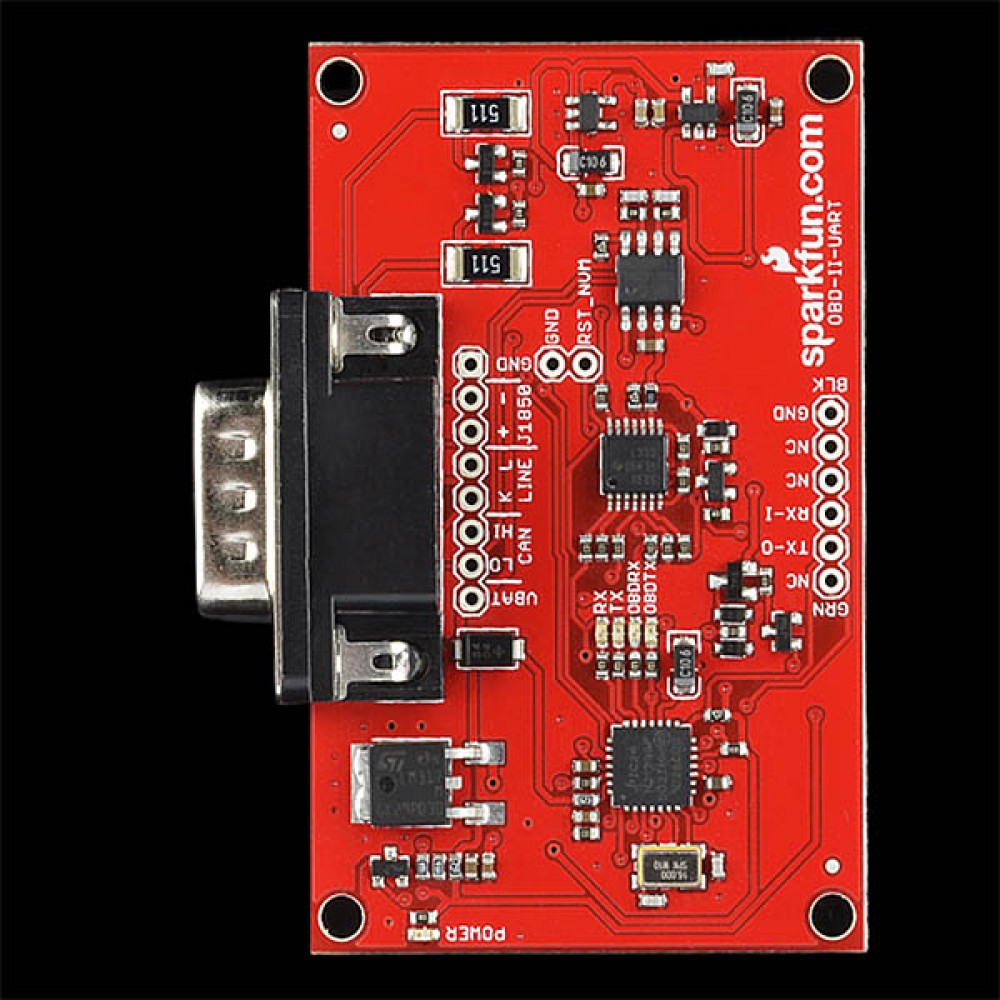

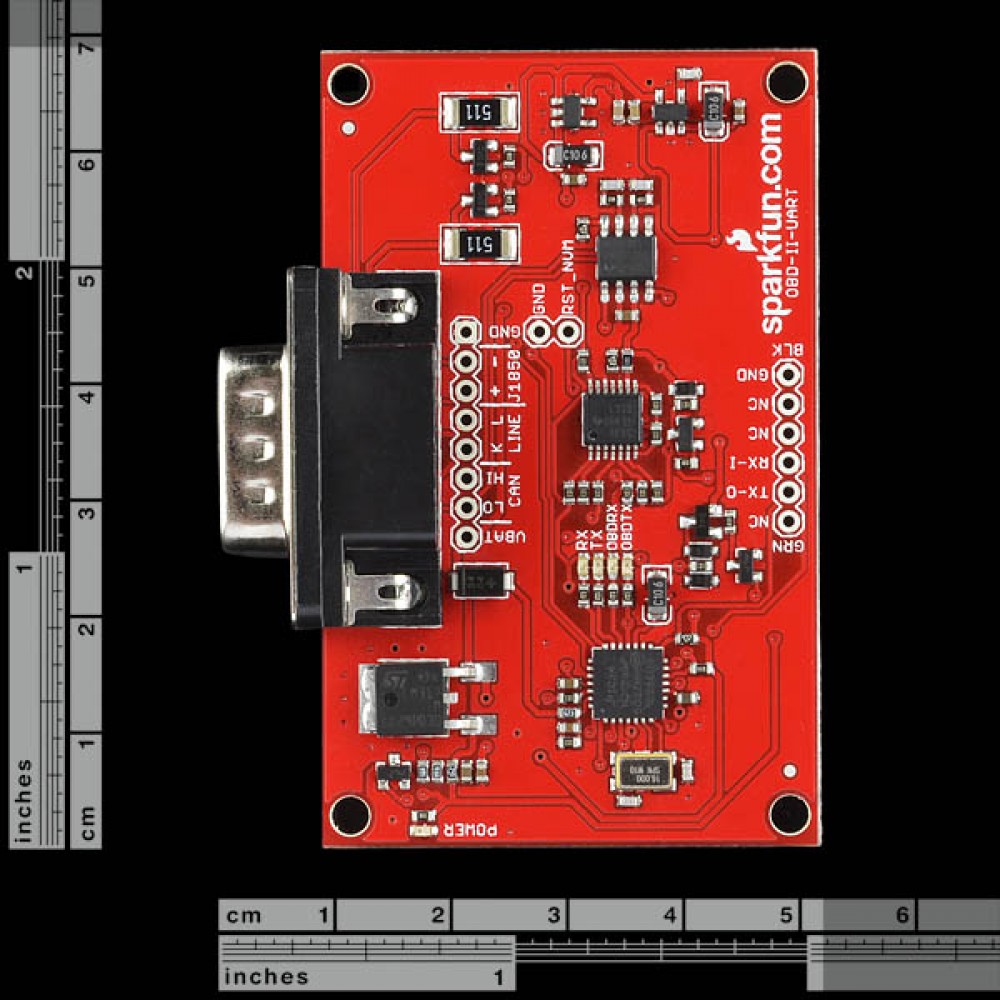

Плата для подключения к шине автомобиля типа OBD-II. Серийный интерфейс, набор команд ELM327, поддержка всех стандартов OBD-II, в том числе CAN и JBUS. На плате место для переходника марки FTDI Basic или Bluetooth Mate. DB9-переходник предназначен для нашего кабеля DB9 <--> OBD-II.


Система "On-Board Diagnostics, Second Generation (OBD-II)" - набор стандартов внедрения компьютерных систем, предназначенных для контроля эмиссии автомобилей. Впервые представлена в США в 94 году, командная система стала обязательным стандартом в 96 году для всех выпускаемых автомобилей. Похожие законы были приняты в Канаде, Европейском Союзе, Японии, Австралии и Бразилии. Большая часть современных автомобилей поддерживает OBD-II или его местные варианты.


Кроме всего прочего, стандарт OBD-II требует, чтобы каждый автомобиль был оснащен DLC-переходником (стандартный диагностический переходник), а также описывает обычный режим коммуникации с бортовым компьютером (ECU - электронный модуль управления). С шины OBD можно получить массу информации, например: состояние индикатора неправильной работы (MIL), коды диагностики при проблемах (DTC), данные о проверках и обслуживании (I/M), снимки состояния системы, VIN, и сотни физических параметров в реальном времени.


Предлагаемый преобразователь STN1110 OBD --> UART используется для передачи данных между любым из протоколов семейства OBD-II и UART. Устройство полностью совместимо со стандартом де-факто в индустрии - набором команд ELM327. Имея на борту 16-битный процессор, STN1110 дает множество функций и улучшенную производительность, большую, чем у любо из моделей, совместимых с ELM327.


Функции:


Полная совместимость с набором АТ-команд ELM327

Расширенный набор команд ST

UART-интерфейс (скорость 38 б/с - 10 Мб/с)

Безопасный загрузчик с простым обновлением

Поддержка всех законодательно закрепленных протоколов OBD-II:

ISO 15765-4 (Канада)

ISO 14230-4 (Keyword Protocol 2000)

ISO 9141-2 (Азия, Европа, плюс Chrysler)

SAE J1850 VPW (GM)

SAE J1850 PWM (Ford)

Поддержка всех незакрепленных законодательно протоколов OBD-II:

ISO 15765

ISO 11898 (Канада)

Поддержка протокола SAE J1939

Отличный алгоритм автоматического определения протокола

Большой буфер памяти

Мониторинг состояния батареи


Техническое состояние: Новое

Гарантия 2 месяца
