Новая версия с пофиксенными ошибками. Предназначена для подключения приемопередатчика SP3485 RS-485 с FT232RL USB UART, то есть, превращения USB-потока в формат RS-485. SP3485 представляет собой полудуплексный приемопередатчик, имеющий ограничения, но способный работать на частоте до 10 Мб/с.
RTS-пин FT232RL подключен к Enable-пинам передачи и приема на SP3485, эта линия используется для управления режимом передачи приемопередатчика RS-485. Если установлены все нужные драйвера, FT232RL определится как виртуальный СОМ-порт; драйверы есть под Windows, Mac и Linux.

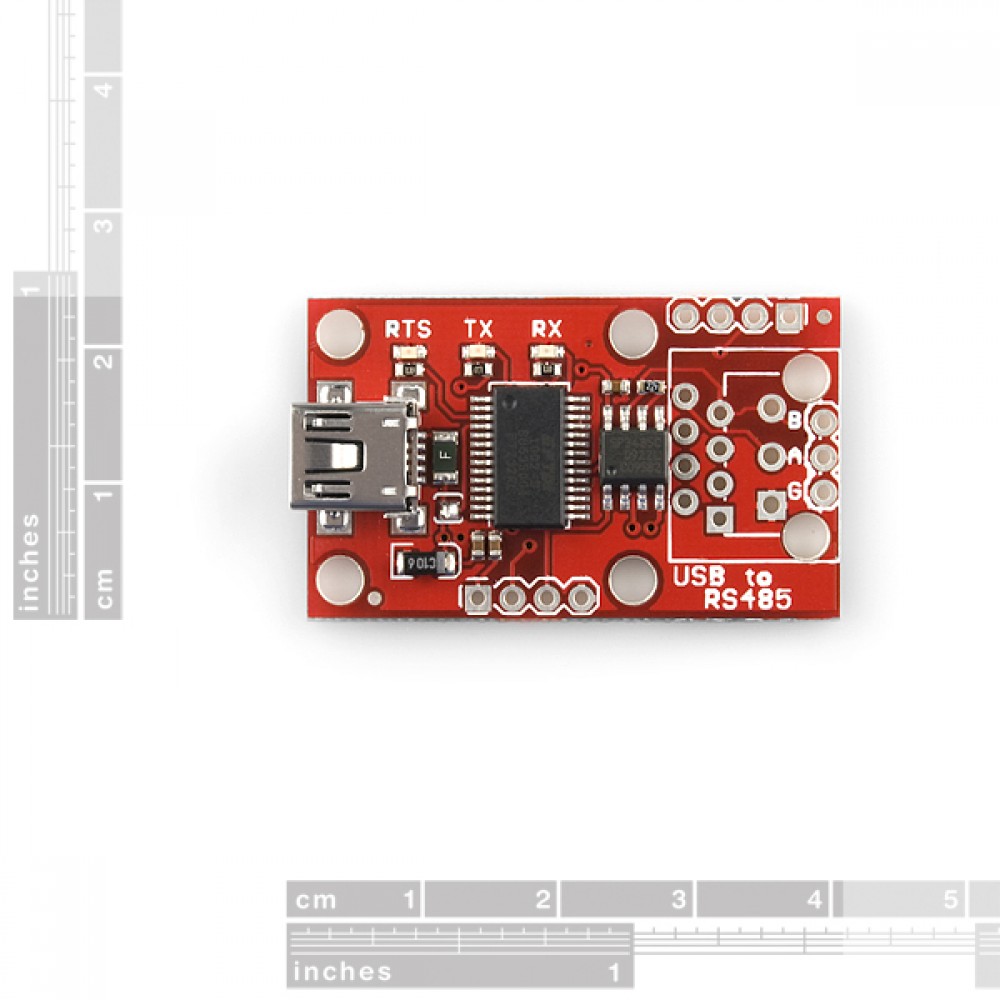

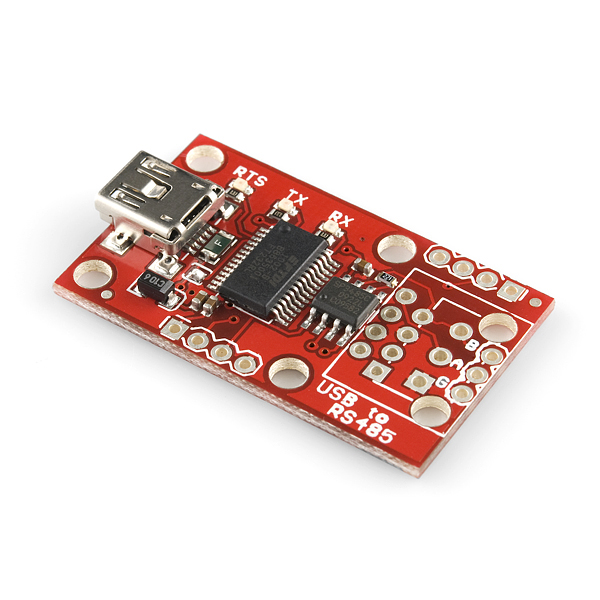

Разветвитель имеет SP3485, FT232, TX/RX/RTS LED, коннектор Mini-B USB, конденсаторы-фильтры и прочие компоненты, показанные на схеме. Мы развели RS-485 на три различных выхода: (1) RJ-45 , (2) a 3-пиновый 3.55-мм винтовой наконечник, и (3) 3-пиновый 0,25-мм переходник; все они поставляются в не собранном виде.
Функции:
Полная совместимость с приемопередатчиком SP3485 RS-485 и FT232RL USB UART.
Питается от USB
LED-индикаторы RX, TX, и RTS
Mini-B USB разъем
Линии питания по USB и RX/TX выведены на разъем с 0,25-см контактами.
(1) RJ-45 , (2) a 3-пиновый 3.55-мм винтовой наконечник, и (3) 3-пиновый 0,25-мм переходник
Enable-пин подключен к RTS-линии FT232RL
Входное напряжение от -7V до +12V
Размер: 3,94 х 2,29 см
Техническое состояние: Новое
Гарантия 2 месяца
