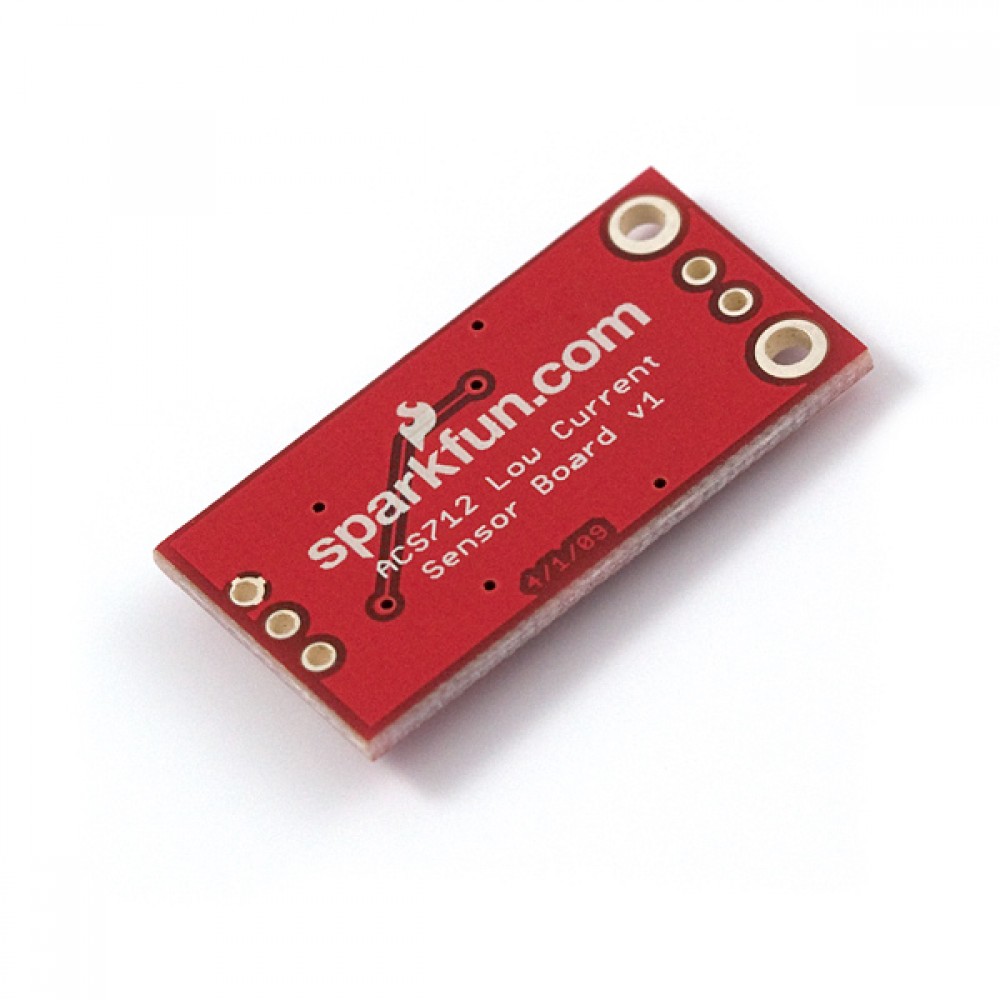

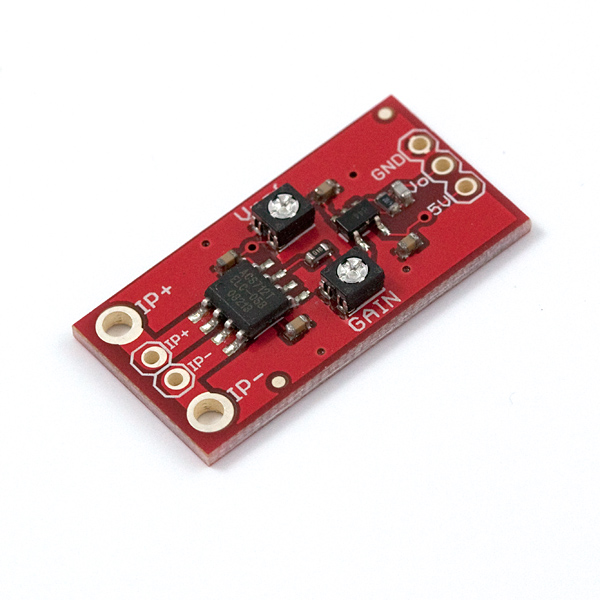

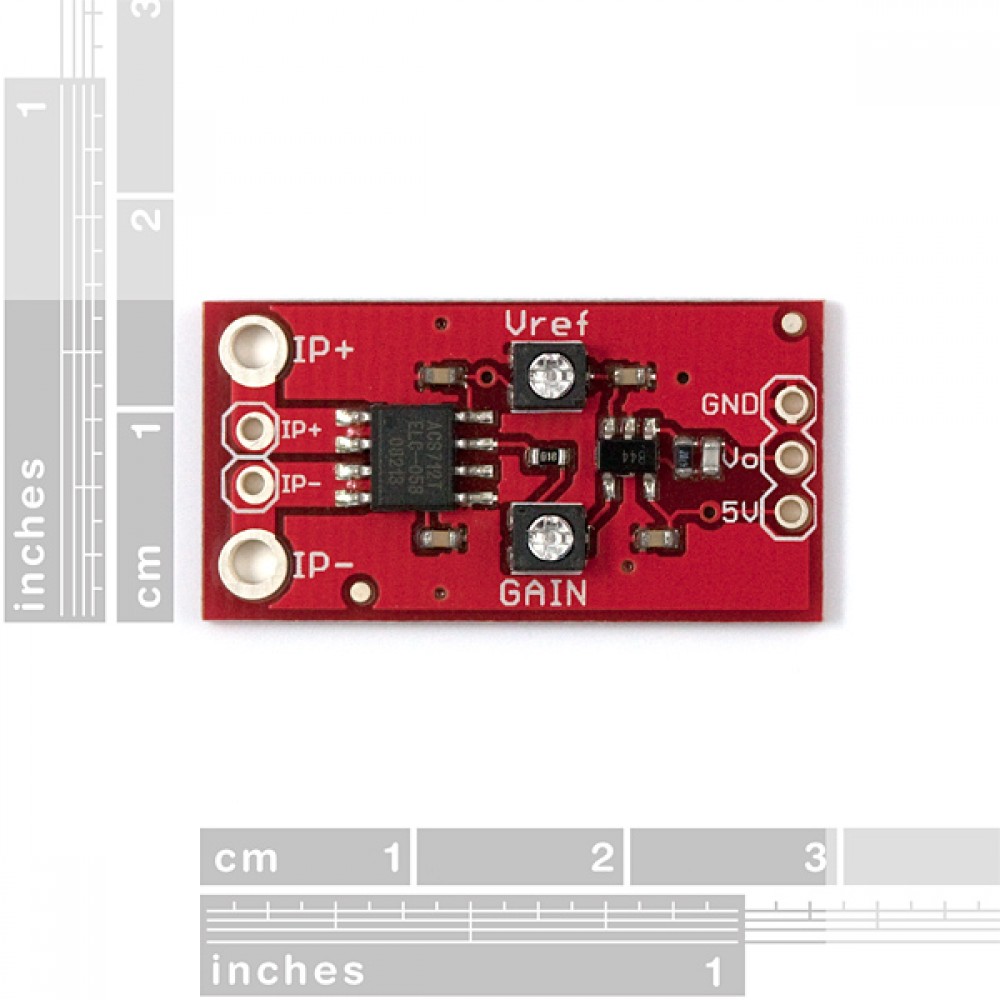

Разветвитель - Датчик низкого тока ACS712

Разветвитель - Датчик низкого тока ACS712

Артикул:  3437rd
300 грн.
Наличие: нет в наличии
Модель: SEN-08883
+
Сенсор дает точные результаты для АС и DC сигналов. Для измерения общего потребления системы. Измеряет ток до 5А. Также в схеме есть операционный усилитель. Можно измерять очень малые токи регулировкой усиления - от 4,27 до 47.

ACS712 выводит аналоговый сигнал который линейно зависит от измеренного тока. Для калибровки установите сдвиг выхода на нужный уровень (нулевой уровень на датчике, считайте выход при помощи DWM). Затем известным током (100 мА, например) установите выходной ток. Чувствительность вычисляется по формуле - (Vref - Vdeflect)/(входной ток).

Диапазон ASC712 Low Current Sensor Breakout установлен на 34 Гц, чтобы уменьшить помехи. Полный диапазон 80 кГц устанавливается снятием С1. См. схему для более полного понимания.


Техническое состояние : новый
Гарантия:  2 месяца
