Разветвитель для не изолированного 6А DC/DC модуля-преобразователя. Модуль конвертирует напряжение 4,5-12 V DC на 0,59-5,5 V DC.
Для установки напряжения на нужный уровень нужно добавить резистор между пинами Trim и GND. Например, для вывода 5V используйте резистор 1,34 кОм, для установки 3,3V используйте 2,182 кОм. См. Технические характеристики для других значений.
Пин ON/OFF на плате должен иметь высокий сигнал для включения преобразователя.

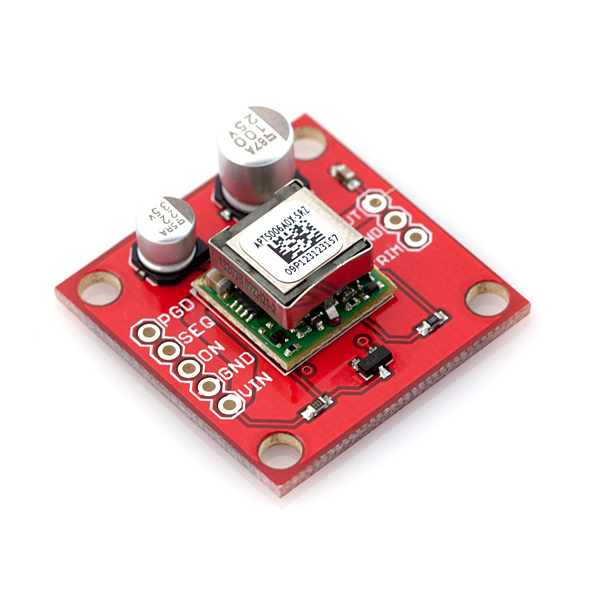

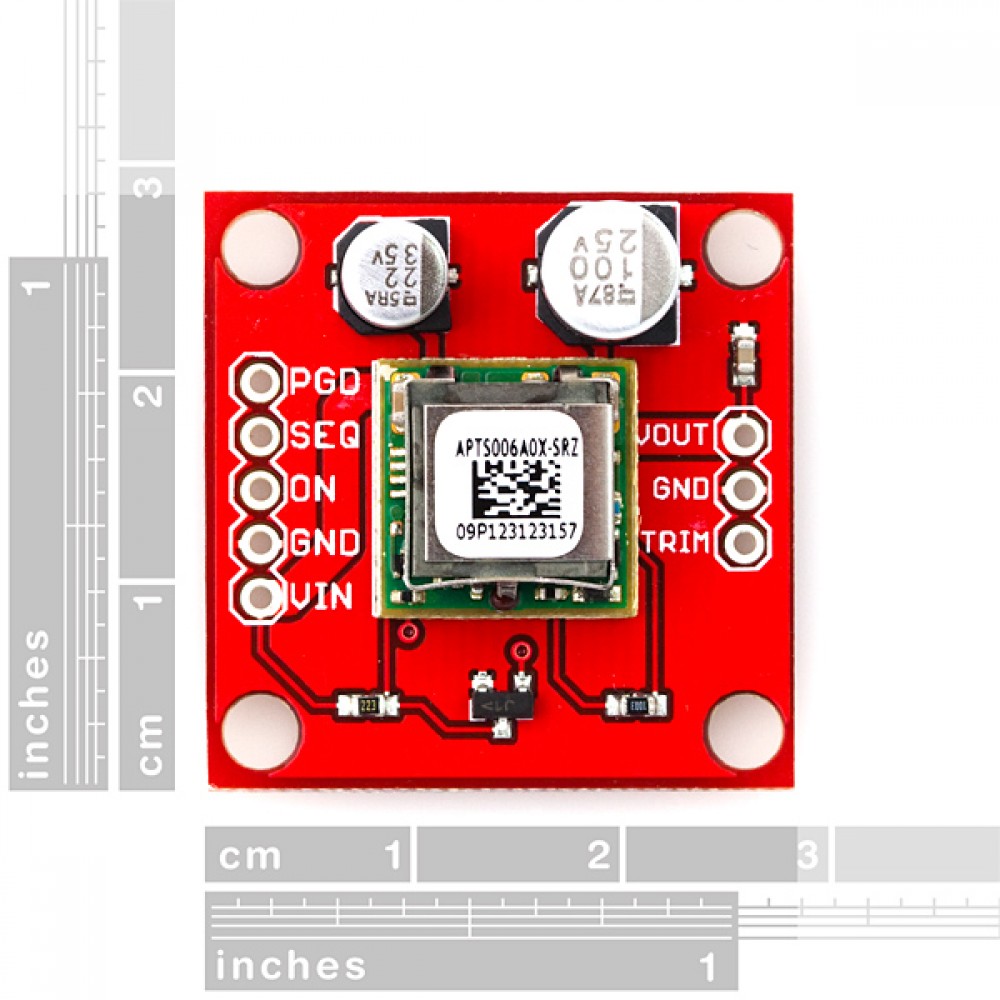

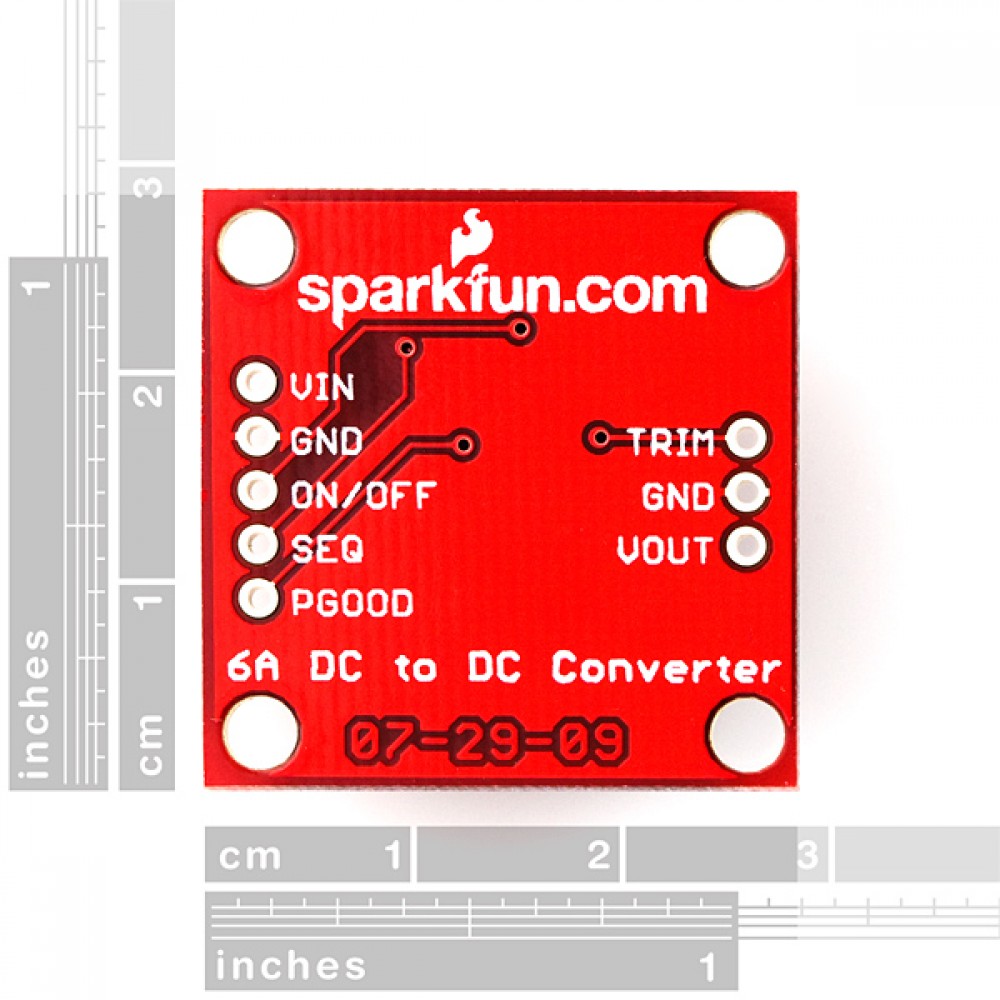

Плата идет как показано на фотографиях со всеми компонентами, кроме трим-резистора. Все пины на модуле преобразователя с двумя 0,25 см переходниками.
Функции:
Напряжение входа 4,5-14V
Вывод 0,59-5,5V DC
Выходной ток до 6А
Низкие паразитные токи
Рабочие температуры от -40 С до +85С
Все пины выведены на 0,25 см переходники
Техническое состояние : новый
Гарантия: 2 месяца
