Разветвитель для XMega100

Разветвитель для XMega100

Артикул:  2756rd
220 грн.
Наличие: нет в наличии
Модель: BOB-09546
+

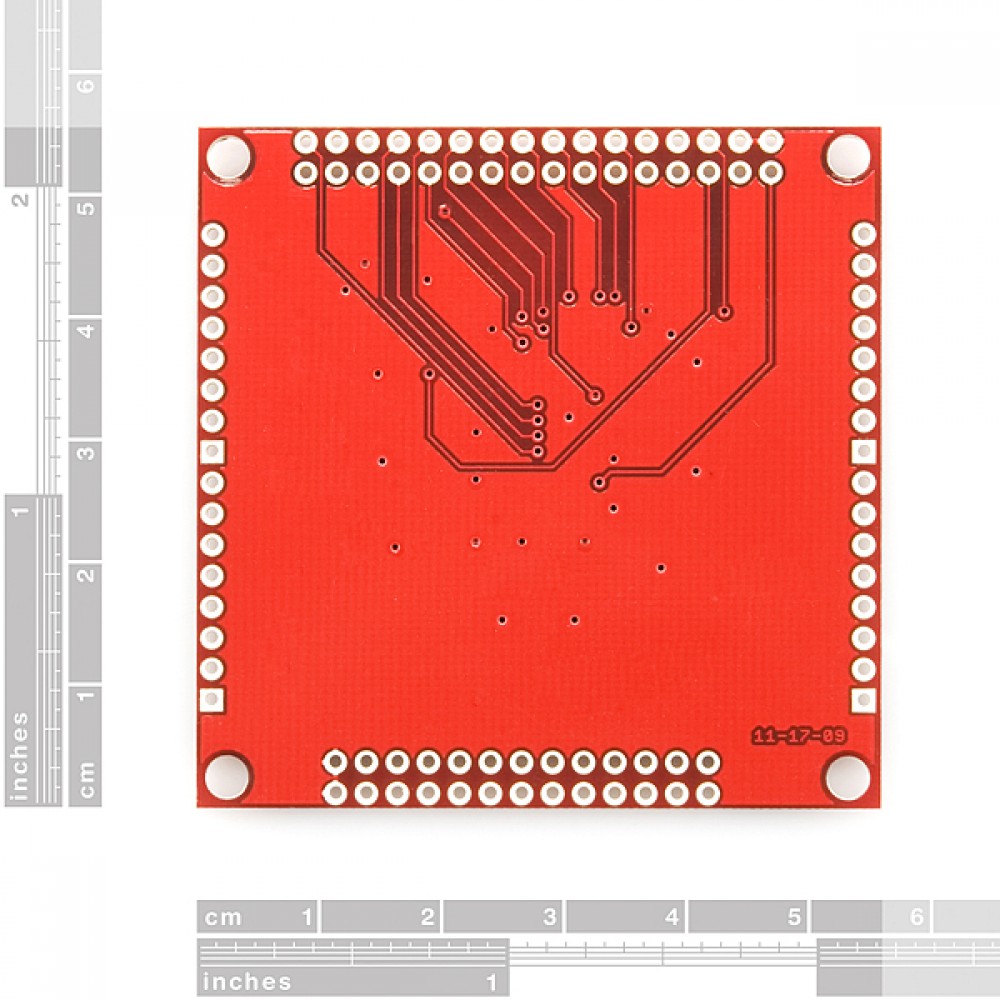

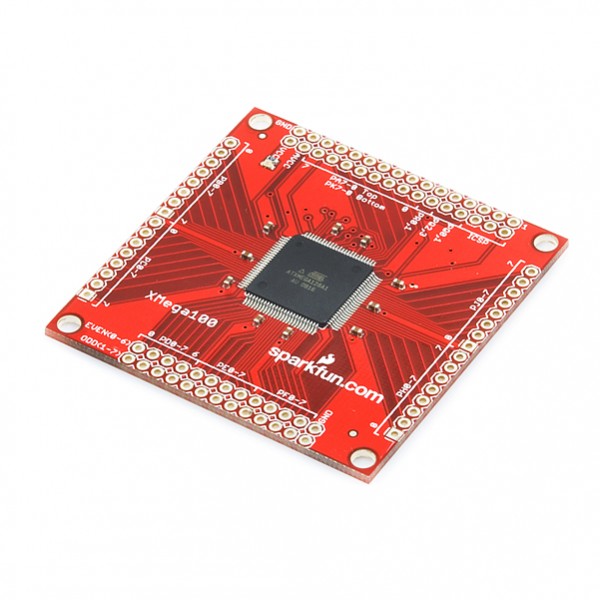

Интерфейсная плата для 100-пинового TQFP Atmel ATxmega128A1. ATxMega128A 1- 8/16-битный CMOS-микроконтроллер с малым энергопотреблением, архитектура RISC в связке с технологией AVR.

128 Кб флеш-памяти, 8 Кб SRAM, 78 I/O-пинов, восемь 16-битных таймеров, шестнадцать 12-битных АЦП, четыре 12-битных ЦАП, восемь USART, четыре SPI и четыре TWI-интерфейса. Мощный чип способен обрабатывать до 32 MIPS при тактовой частоте 32 МГц. Рабочее напряжение - 1,6...3,6 V DC.

Все VCC-пины на ATxmega128A1 соединены вместе и выведены на один пин, то же для GND и AVCC-пинов на чипе. Также включены развязывающие конденсаторы и красный индикатор питания. Отличный выбор для тех, кто ленится паять.

Примечание: 6 пинов обозначены как ICSP, используются для программирования платы через PDI-интерфейс, используя распространенный 6-пиновый ICSP-кабель для AVR-программаторов. Также дается код примеров. Бит JTAGEN установлен в 1 (JTAG отключен, PDI включен).

Примечание: При работе с устройством Dragon надо использовать JTAG-интерфейс, нельзя программировать через PDI.  Если используется JTAGICE3, можно работать через JTAG или PDI, но надо установить частоту PDI на 1 MГц или еще ниже.

Функции:

Все пины выведены на 0,25-см переходники
Развязывающие конденсаторы возле VCC-входов на чипе
Коннектор 2x3 AVR ICSP выведен наружу
Красный LED-индикатор питания
Функции ATxmega128A1:
Производительный низковольтный микроконтроллер
Рабочее напряжение 1.6 - 3.6 VDC
128 Кб флеш-памяти
8 Кб загрузочного кода
2 Kб EEPROM
8 Кб SRAM
4 DMA-канала
Макс. тактовая частота 32 МГц
78 программируемых I/O-пинов
8 16-битных таймера
8 UART, 4 SPI, 4 TWI
Два 8-канальных, 12-битных АЦП
Два 2-канальных, 12-битных ЦАП
Размер:

55.88 x 55.88 мм

Техническое состояние : новое
Гарантия:  2 месяца
