Разветвитель QRE1113 Line Sensor Breakout - цифровой

Разветвитель QRE1113 Line Sensor Breakout - цифровой

Артикул:  3496rd
40 грн.
Наличие: нет в наличии
Модель: ROB-09454
+

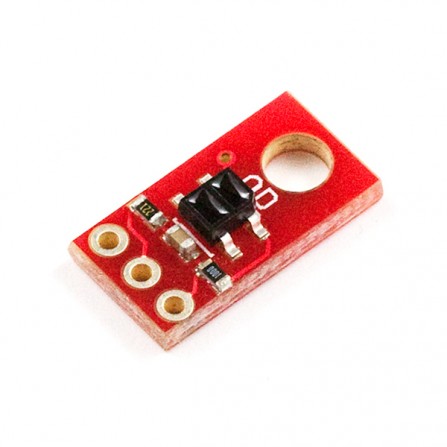

Эта версия разветвителя QRE1113 выдает цифровой вывод, используя ток разрядки конденсатора для замера количества отраженного ИК-света. Компактная плата для сенсорных приложений, используется в 3,3V и 5V схемах.

Датчик состоит из двух частей - ИК-LED и ИК-фототранзистора. При подаче питания на пины VCC и GND ИК-LED будет светиться. Есть ограничитель тока на 100 кОм, параллельный ИК-LED. Выход фототранзистора укреплен конденсатором 10 нФ. Чем быстрее конденсатор разряжается, тем больше света отражается.

Эти датчики используются для управления роботами. Белая поверхность отражает больше, чем черная, поэтому при попадании на белую поверхность конденсатор будет разряжаться быстрее, чем на черной.

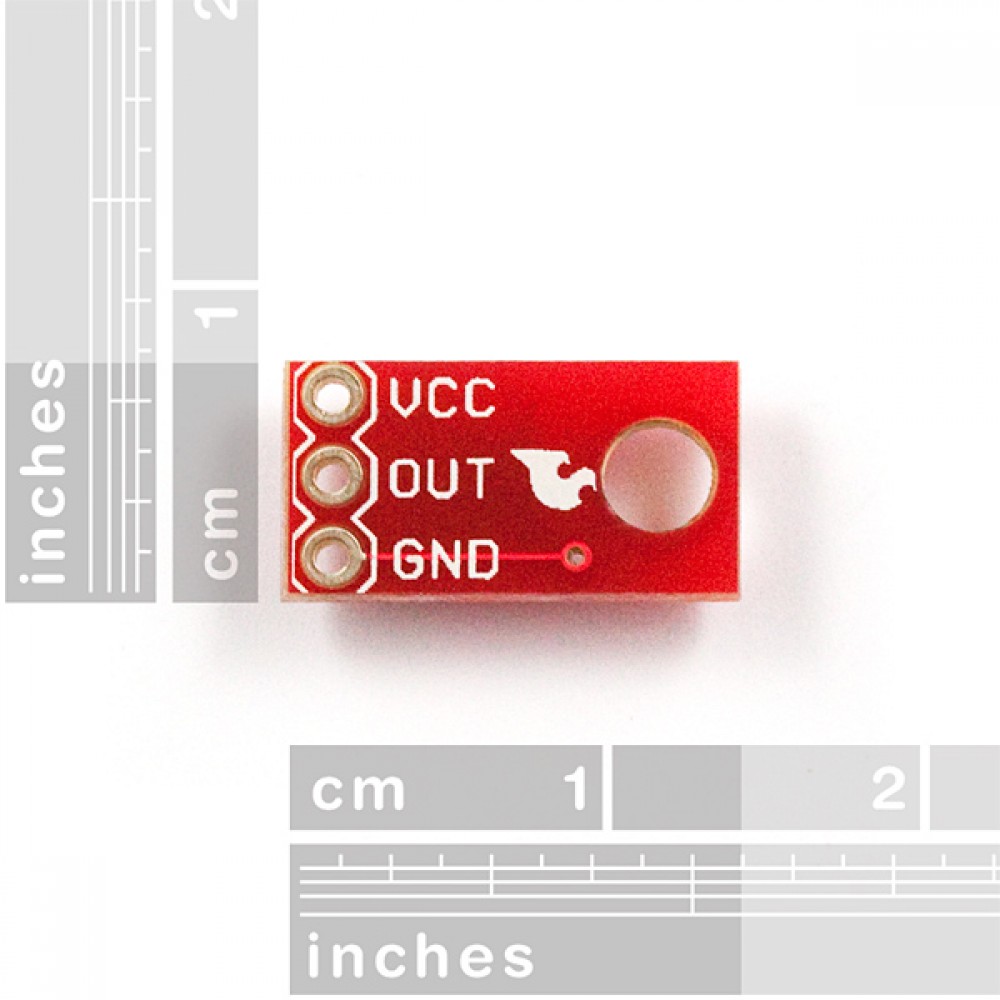

Питание, земля и выход выведены на 3-пиновый переходник с 0,25-см контактами. Плата имеет один монтажный проем.

Есть также аналоговая версия этой платы.

Размер: 0,9х1,5 см

Функции:

Рабочее напряжение:5V DC
Ток питания 25 мА
Цифровые I/O-пины
АЦП не нужен
Оптимальная дистанция: 3 мм

Техническое состояние : новая
Гарантия:  2 месяца
