SN74HC165N - это небольшая микросхема-конвертор, вход до 8 параллельных линий, выход один серийный. Это отличный способ увеличения количества входов на микроконтроллер.

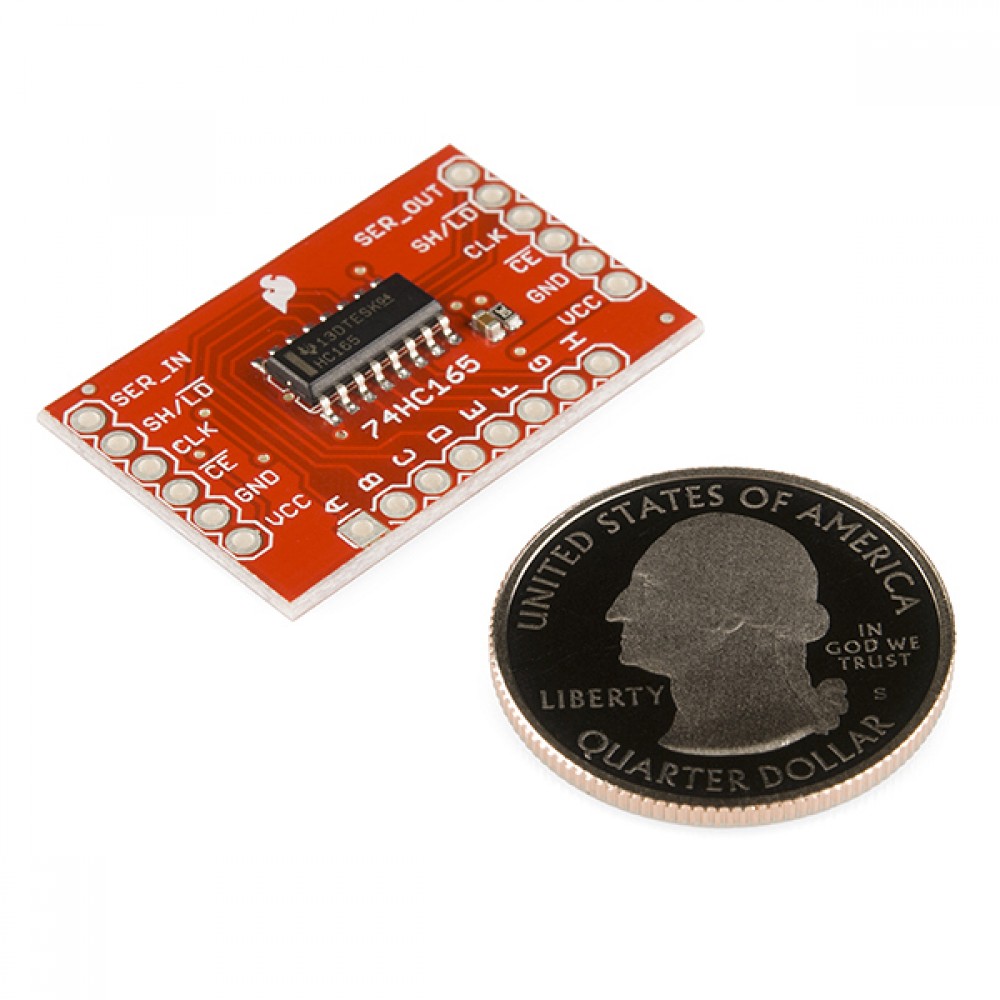

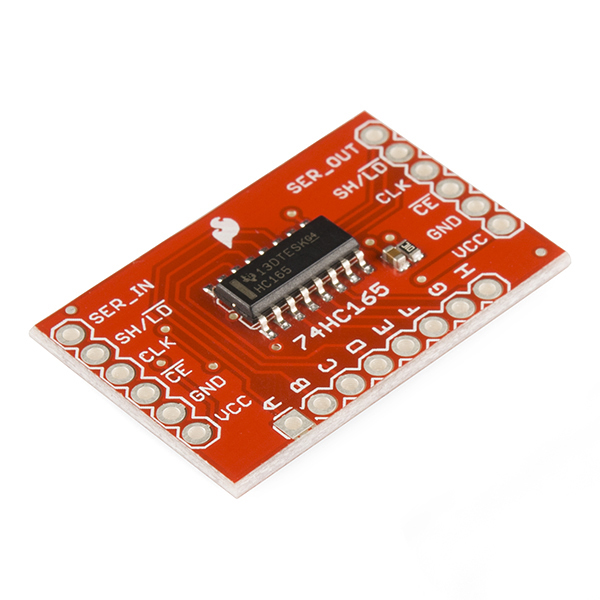

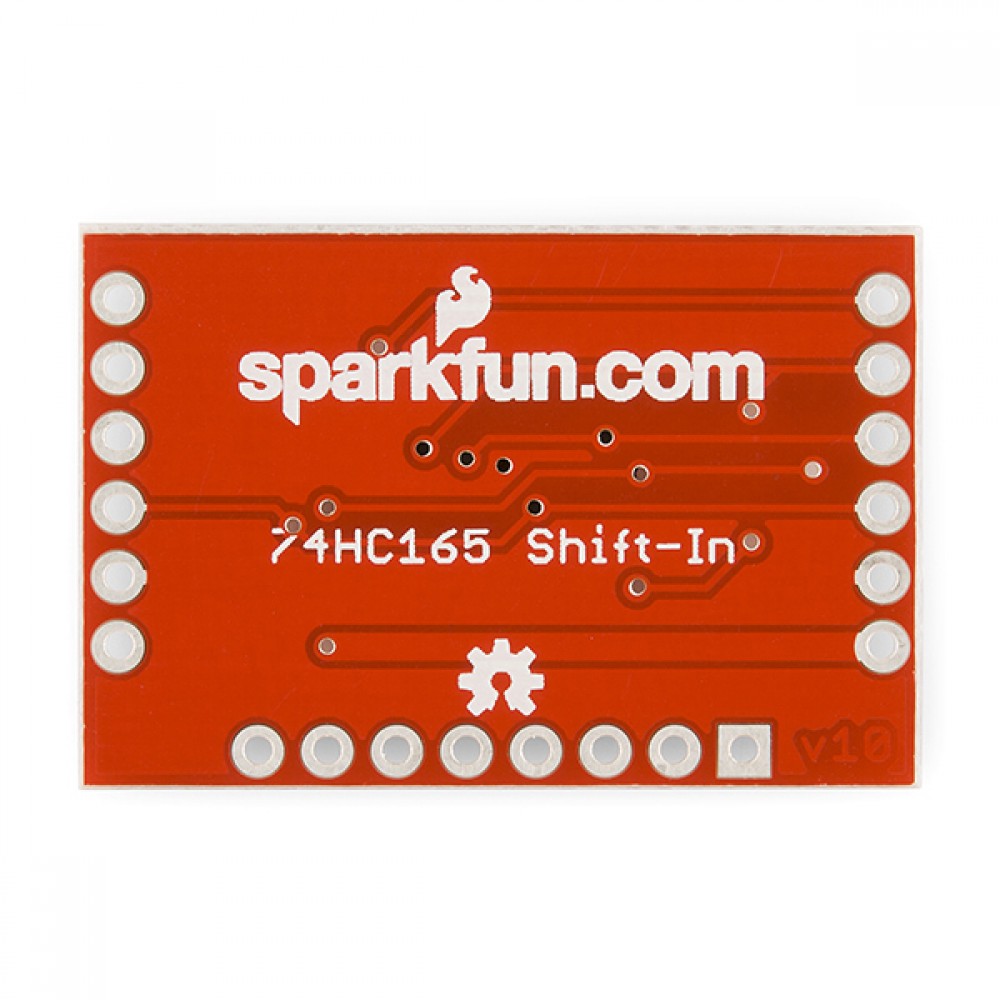

Позволяет вывести все пины 74HC165 наружу на 0,25-см переходники для более удобного прототипирования. Когда управляющие и питающие пины удобно выведены, можно вводить данные с большего количества входов.
Чип работает в диапазоне 2-...6 В DC, тактовая частота до 29 МГц (при 6 В).
Примечание: Метки SER_IN и SER_OUT спутаны местами.
Функции:
Широкий диапазон напряжения (DC 2 -...-6 В)
Перевод с параллельного входа на серийный выход
Выходы поддерживают до 10 нагрузок типа LSTTL
Низкое энергопотребление, макс.80 мкА на микросхему
Выход +/- 4 мA при 5 В
Низкий входной ток - макс. 1 мкА
Стандартные выходы
Входы с функцией Direct Overriding Load
Входы с функцией Clock Gating
Переходники 0,25 см
Техническое состояние: Новое
Гарантия 2 месяца
