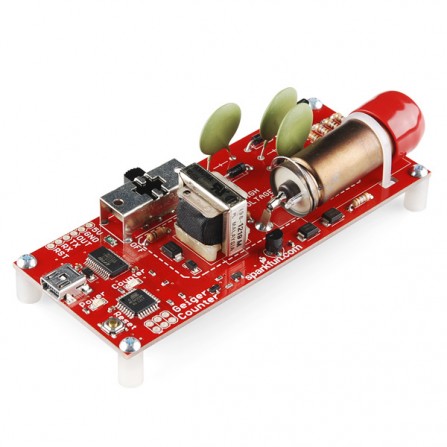

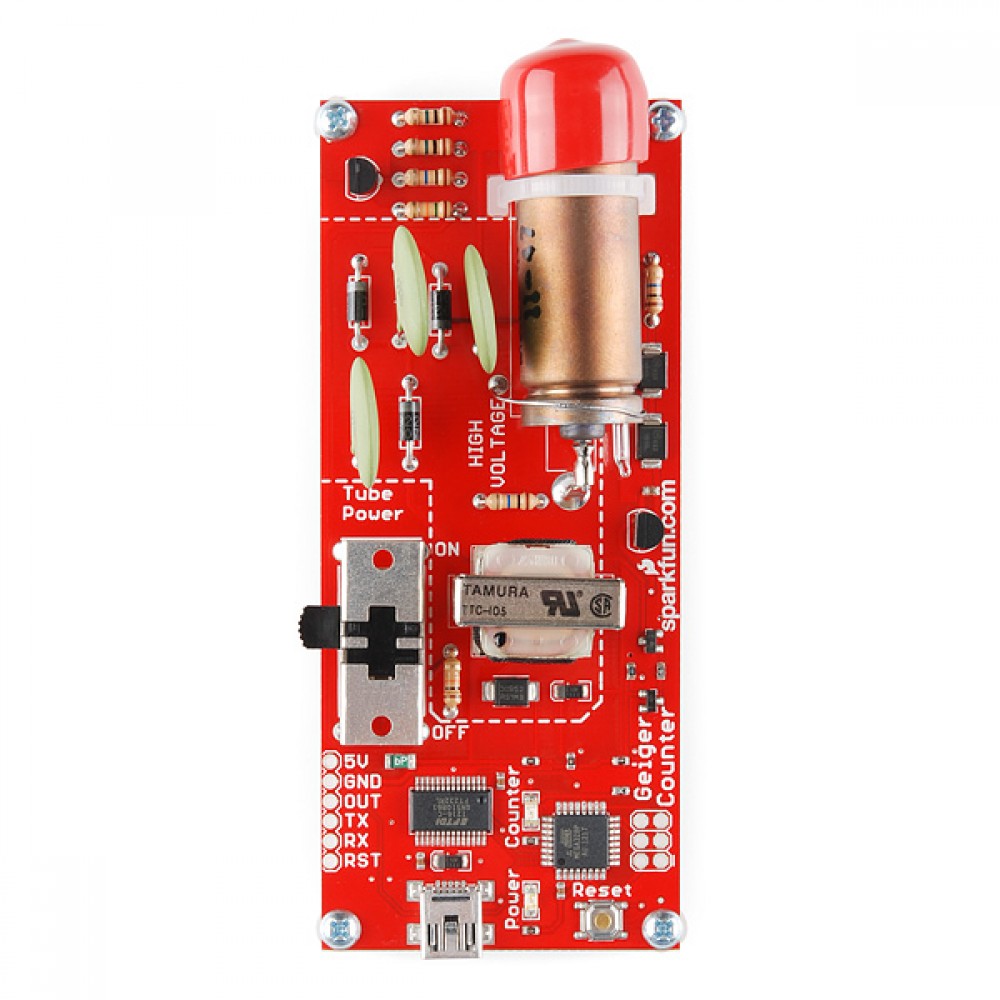

Новая переработанная плата счетчика Гейгера. В этой версии усовершенствованная схема стабилизации питания трубки Гейгера, что дает лучшие результаты на выходе. Также модифицирована схема захвата сигнала, теперь она получает высокий сигнал при детектировании. Эта новая схема ограничивает СРМ-лимит до 100 Гц.
Подключение через USB, внутри - ATMega328 с возможностями программирования одним из программаторов. Просто вставьте модуль в USB (нужно иметь инсталлированные FTDI-драйверы), откройте программу терминала на нужном СОМ-порте на скорости 9600 бод, и увидите биты, генерированные окружающей радиацией. Каждый бит (ASCII-бит - 0 или 1) представляет событие радиоактивного распада в трубке в реальном времени. Обычно этот фон составляет около 25 распадов в минуту. . Этот результат выводится на табло в штаб-квартире SparkFun. См. наш туториал на рандомных числах.
Примечание: Когда счетчик Гейгера подключен и переключатель находится в ON-позиции, некоторые компоненты платы находятся под высоким напряжением. Для выключения устройства сначала переключите выключатель трубки в OFF-позицию, когда USB-кабель вставлен или когда плата подключена к постоянному источнику питания. Когда переключатель переносится в OFF-позицию, линии высокого напряжения гасятся через резистор (см. туториал).
Для данного проекта нужна коробка или корпус. Не прикасайтесь к окошку трубки Гейгера или любой области, промаркированной HIGH VOLTAGE, если трубка находится под напряжением. Наличие корпуса не абсолютно необходимо, но если его нет, старайтесь не прикасаться к окошку или промаркированным областям.
Трубка идет с красной нашлепкой на окошке, чтобы защитить его во время производства и транспортировки. Для детектирования альфа-частиц нашлепка должна быть снята. Гамма и бета-частицы доступны для детектирования даже с нашлепкой.
Продукт относится к товарам контролируемого экспорта в США. Отправка его в другие страны возможна, но требуется дополнительная информация (обращайтесь по телефонам на сайте).
Примечание: Продукт для образовательных целей.
Размер: 10,5х4,4х2,54 см
Функции:
Логика 5 V
Ток 30 мА
Трубка Гейгера LND712 Geiger Tube @ 560V
Микроконтроллер ATMega328
Интерфейс FTDI USB
Индикаторы питания и состояния
TTL выход из трубки
Техническое состояние: Новое
Гарантия 2 месяца
