Секвенцер для люминесцентных ламп

Секвенцер для люминесцентных ламп

Артикул:  1346rd
290 грн.
Наличие: нет в наличии
Модель: COM-11323
+

Мы услышали Ваши просьбы и выпустили обновление  EL Sequencer. В новой версии: оптическая изоляция для снижения шума, полная электроизоляция между цепями питания АС и DC, а также линейный регулятор на 1,5 А для передачи стабилизированного питания DC на внешний инвертор (не входит в комплект).

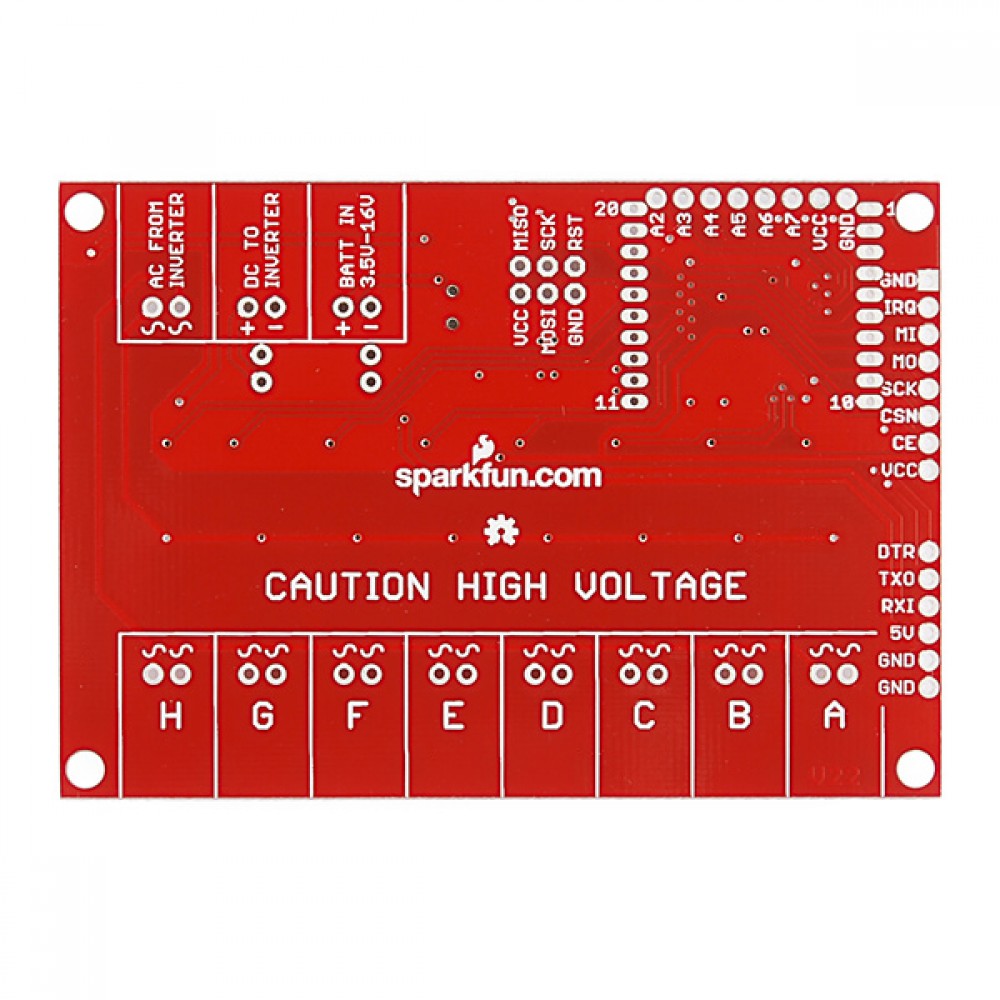

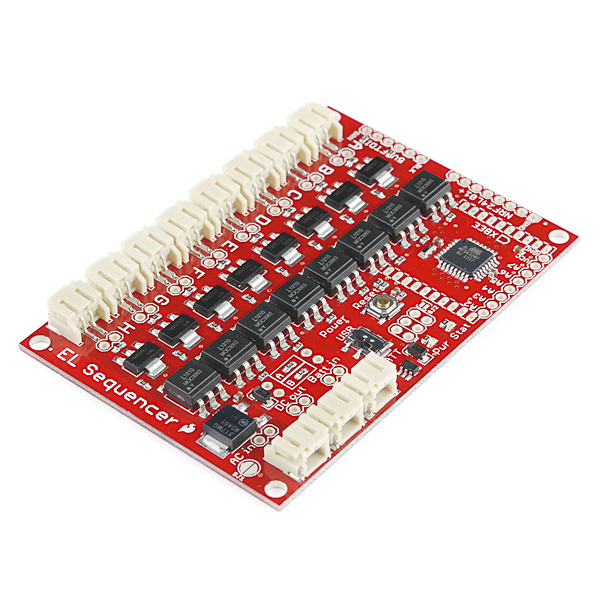

EL Sequencer - это плата с микроконтроллером Arduino и управлением до 8-ми люминесцентных ламп. EL wire - гибкий пластиковый шнур, светящийся при подаче высокого напряжения АС. Доступен в различном цветовом исполнении, не нагревается во время работы, потребляет малый ток, но может быть сложным в управлении из-за высокого напряжения. В компоновке Sequencer есть цепь безопасного включения/выключения переменного тока (АС), что позволяет собирать анимированные экраны или другие визуализирующие устройства.


Кроме платы, понадобится инвертор (для умножения напряжения, нужен для высокого напряжения питания ламп), сами люминесцентные лампы, ленты или панели, и FTDI ВОВ, или кабель для загрузки собственных программ. Плата имеет переходники для радио-модулей XBee и NRF24L01+, применяемых в беспроводных проектах. Компания SparkFun предлагает два типа инверторов: с входным напряжением 3 В и коротким EL Wire, и 12В-вую версию для управления EL wire большой длины. Выбирайте нужную, исходя из располагаемых источников питания и управления. См. туториал далее.


Nate собирает изумительные интерактивные костюмы, например, Heartbeat Straitjacket (см. видеоролик).


Примечание: Начальная компоновка платы была некорректной - перепутаны метки метки FTDI "черная" и "зеленая". Вставка FTDI BOB в плату не предполагает сложностей.


Функции:


ATmega 328p, частота 8 МГц, загрузчик Arduino

Восемь оптически изолированных каналов управления

Переходники для XBee и NRF24L01+ для беспроводного управления

Нет нужды в дополнительных библиотеках, управление заключается в включении/выключении LED

Интегрированный линейный регулятор на 1,5 А (LM317) для подачи стабилизированного DC-напряжения на внешний инвертор.

Линейный регулятор установлен на 3,3 В, но может задаваться при помощи РТН-резисторов или вообще исключаться из цепи

Питается от литий-полимерного аккумулятора 3,7В (через инвертор 3В) или от внешних 3,3 -...- 16 В (при помощи 3В- или 12В-инвертора).

Необходим 5V FTDI BOB или кабель (нет в комплекте)

Необходим внешний ЭЛ-инвертор (не входит в комплект)


Техническое состояние: Новое

Гарантия 2 месяца
