Схема Audio-Sound Breakout - разветвитель WTV020SD

Схема Audio-Sound Breakout - разветвитель WTV020SD

Артикул:  1341rd
190 грн.
Наличие: нет в наличии
Модель: WIG-11125
+

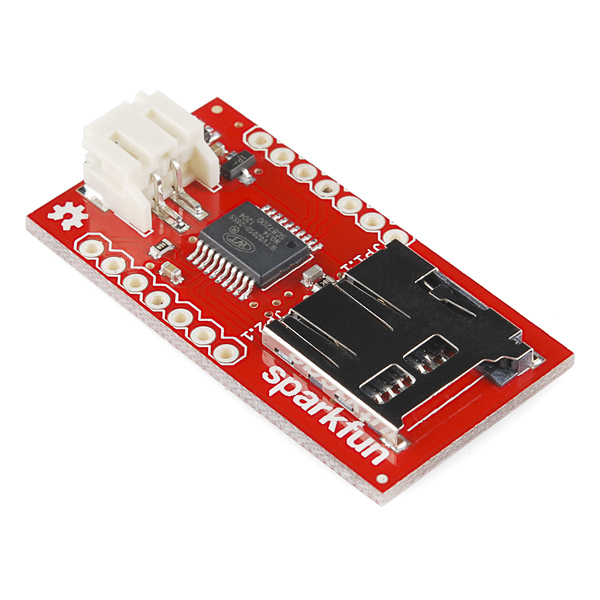

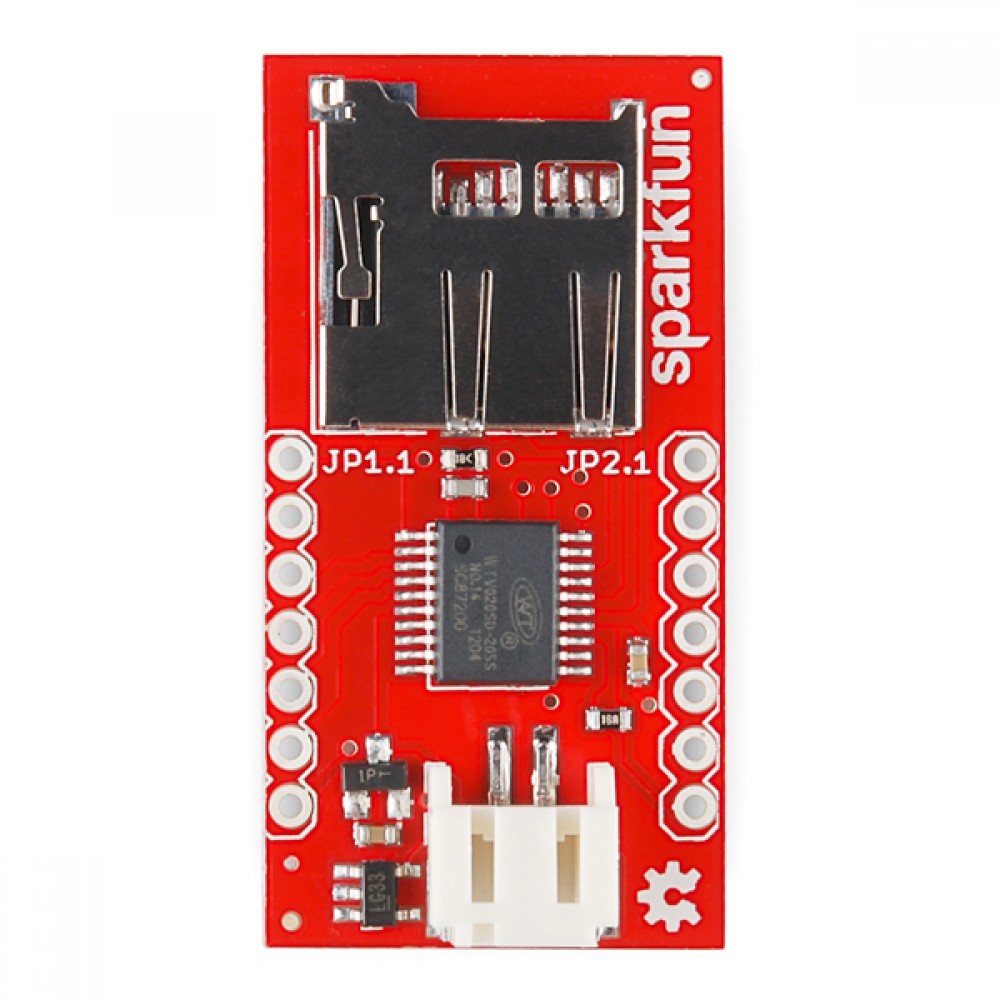

Небольшая и не сложная плата WTV020SD для подключения звука в проекте. Такие устройства часто используются в детских игрушках и "говорящих экранах". Плата позволяет пользоваться функциями WTV020SD для "озвучивания" Вашего следующего проекта.


В комплект входит разъем аккумулятора и слот для SD-карты памяти. Просто загрузите звуковые файлы на карту памяти и вставьте ее, затем подключите модуль и включите проигрывание. Проигрывание может включаться в кнопкой или в серийном режиме:


Режим активации звука кнопкой не требует наличия микроконтроллера. Таким образом, можно собрать простейший компактный MP3-плеер, из 3 кнопок, батарейки 3В и динамика.


В серийном режиме доступен простой 2-проводной интерфейс к любому микроконтроллеру через порты DATA и CLK. Операции со звуком - PLAY, PAUSE, STOP и VOLUME доступны через простые серийные команды.


Сжатие звука в данном модуле немного нестандартное (4-бит ADPCM @ 6-32 кГц) , поэтому нужно загрузить утилиту (приведена ниже) для конвертации *.WAV-файлов в 4-битный формат ADPCM.


Функции:


Недорогой модуль, подходящий для всех встраиваемых систем Audio-Sound со звуком.

Поддерживает 4-битный формат ADPCM (*.ad4) с частотой дискретизации 6 -...- 36 кГц.

Два режима работы:

Серийный режим: Поддерживает 2-проводной интерфейс (Data и Clock) к любому микроконтроллеру.

Режим кнопки: Работа в автономном режиме без микроконтроллера.

Отдельный 2-проводной PWM-выход для прямого подключения к динамику (8 Ом / 0.5 Вт).

Специальный 16-битный DAC/PWM-выход на внешний усилитель.

Встроенный адаптер карт microSD для хранения звуков, голоса и музыки (всего до 512 файлов).

Поддерживает карты microSD от 64 Мб до 2 Гб (в файловой системе FAT).

Малый ток покоя - 8,0 мкА

Совместим с RoHS


Техническое состояние: Новое

Гарантия 2 месяца
