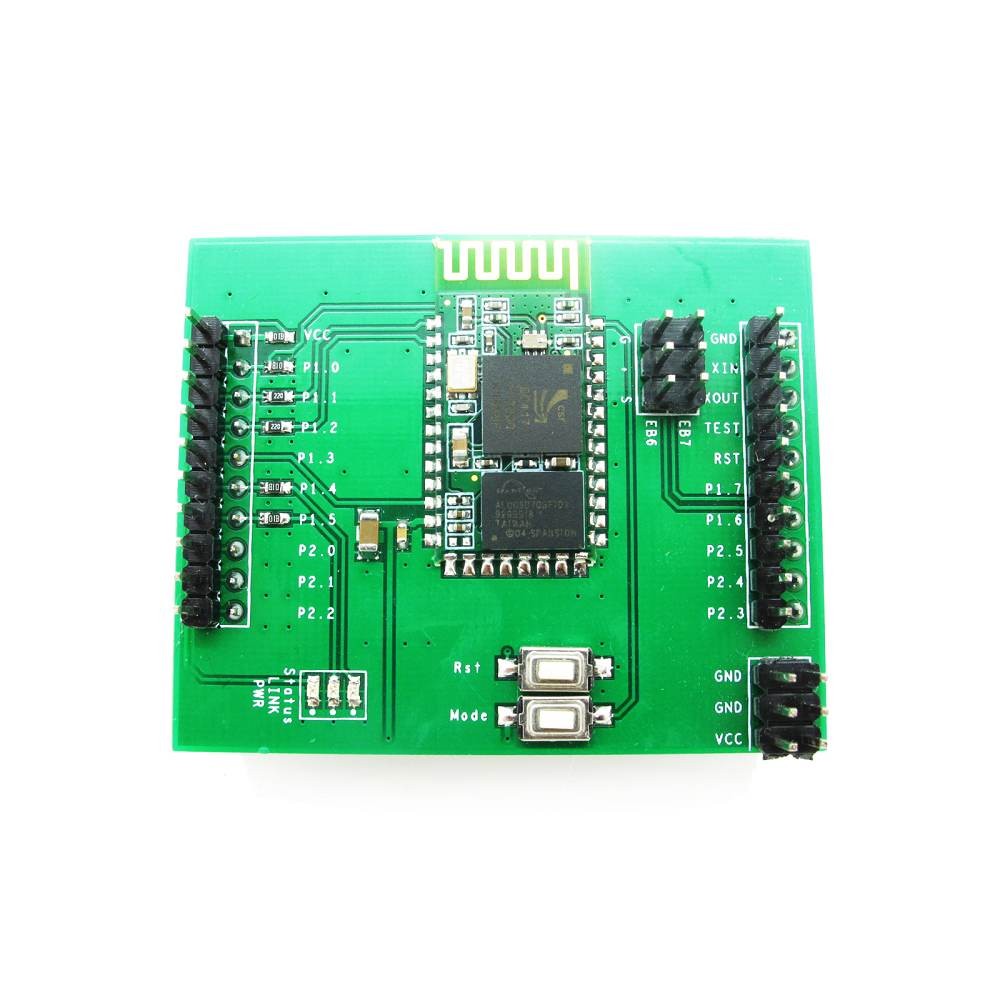

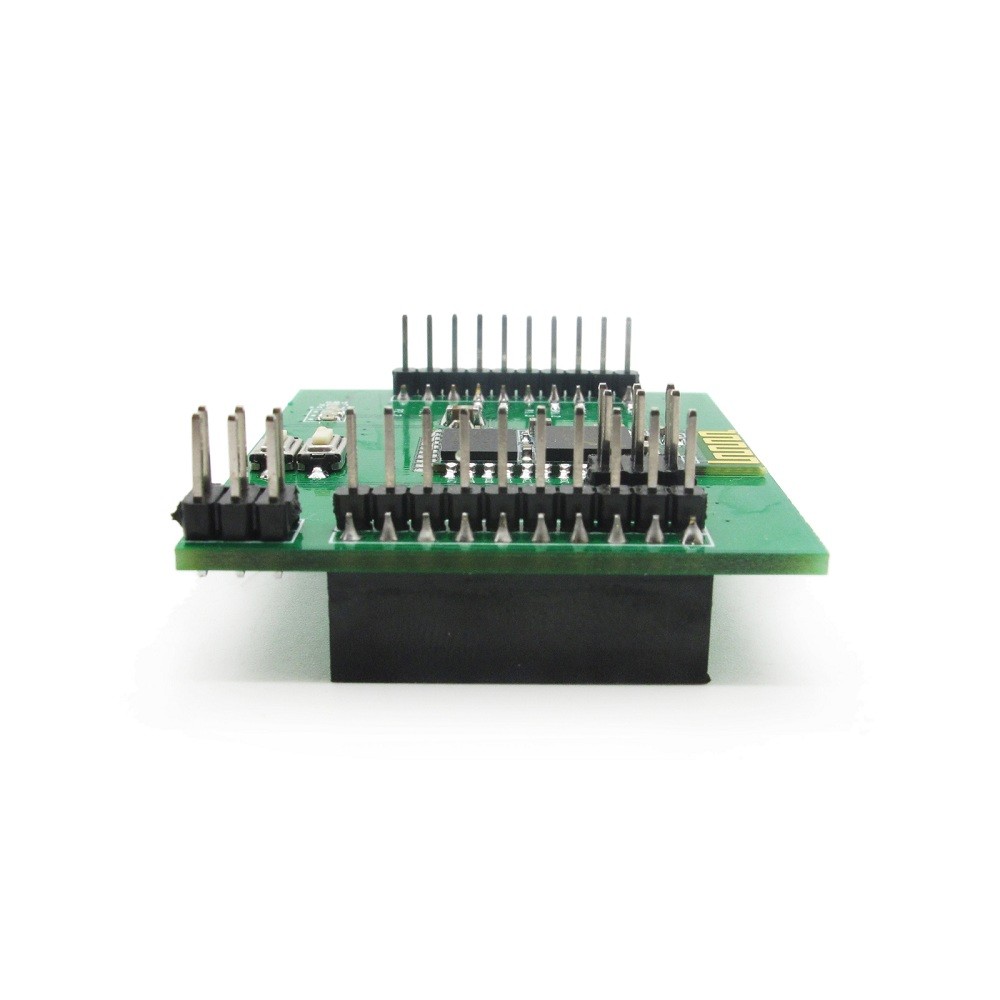

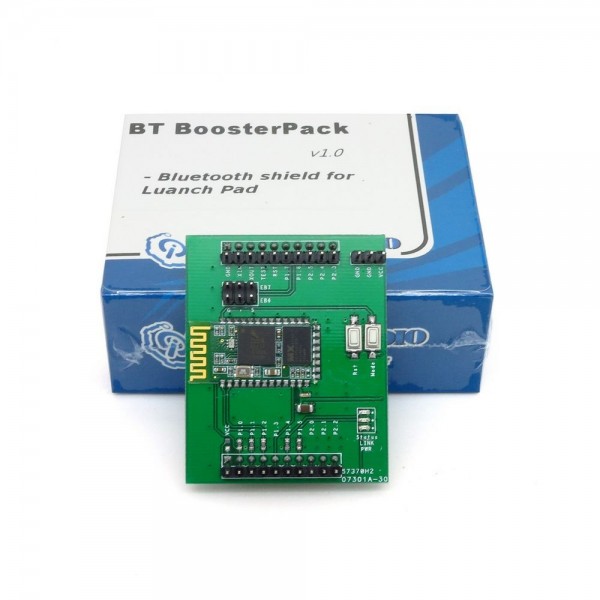

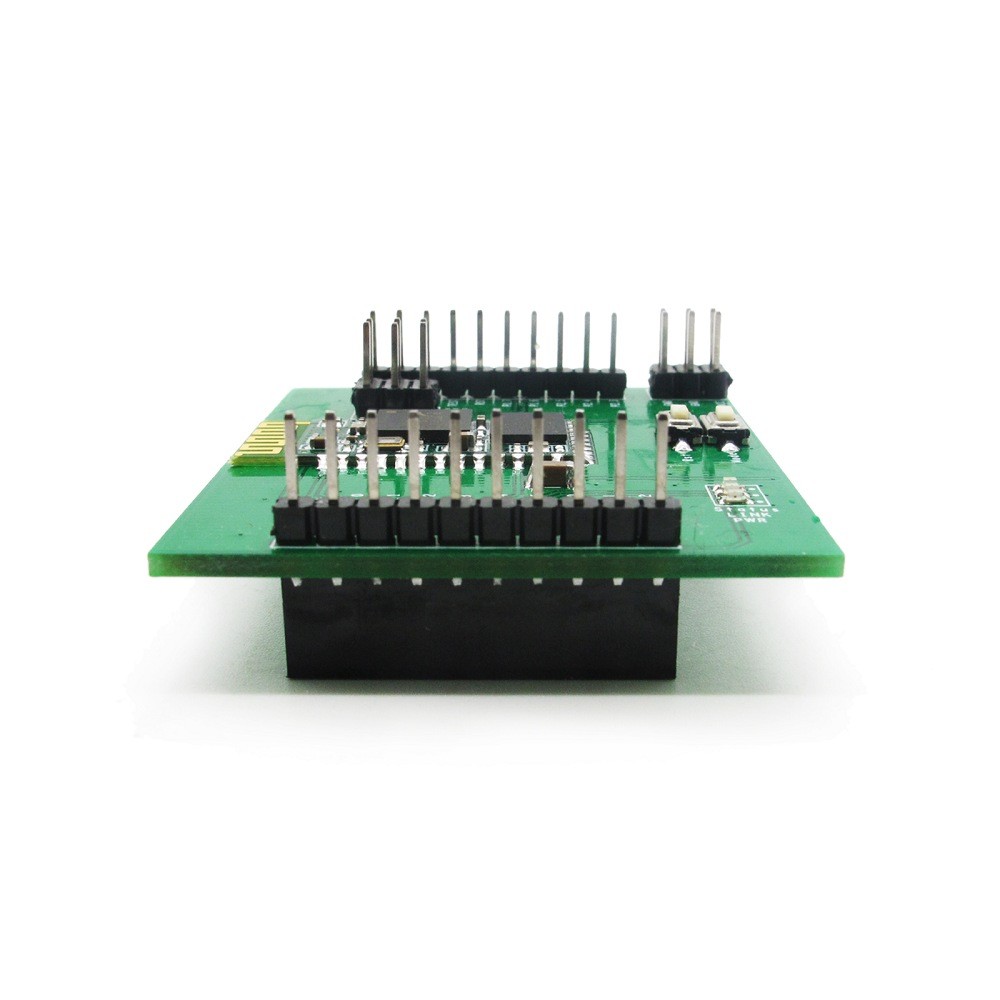

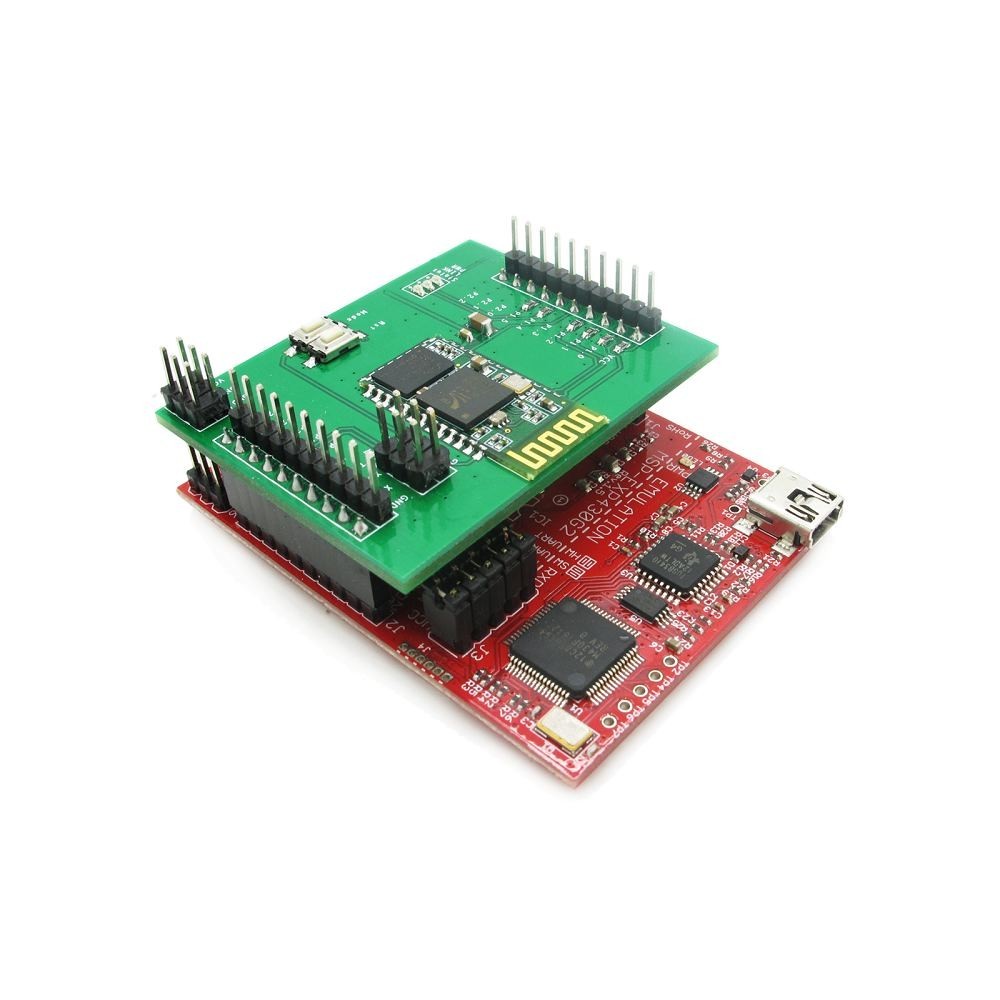

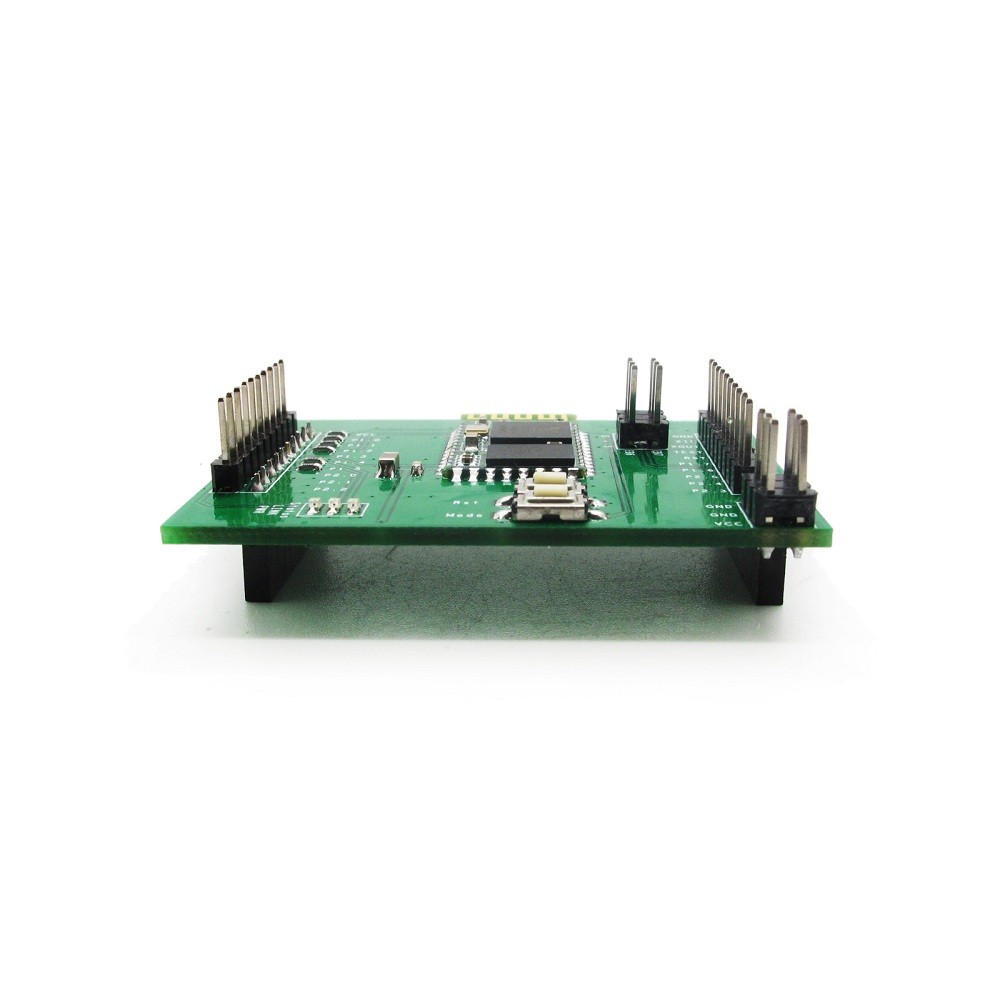

BT BoosterPack - шилд Bluetooth с серийным портом, предназначенный для LaunchPad. Он расширяет коммуникационные возможности LaunchPad, поддерживает master- и slave-режимы. Теперь коммуникация с ноутбуком и телефоном еще удобнее.
Функции
- Поддержка LaunchPad / LaucnchPad XL / LaunchPad XLL, также, с условиями, других BoosterPack.
- Дистанция уверенного приема - до 10 м при отсутствии препятствий
- UART-интерфейс (TTL) с программируемой скоростью (установлено ПО для SPP)
- Стандартная скорость передачи данных (baud rate): 38400(CMD MODE) / 9600(DATA MODE), биты данных: 8, стоп-бит: 1, четность: без контроля четности
- Дефолтный пин-код: 1234
- Полный набор команд конфигурации Интегрированная PCB-антенна
- Сертификат FCC ID
Железо
Распиновка
MODE
|
P1.0
|
TX
|
P1.1
|
RX
|
P1.2
|
BT_Ret
|
P1.3
|
Status
|
P1.4
|
Link
|
P1.5
|
EB6
|
P1.6
|
EB7
|
P1.7
|
Техническое состояние: Новое
Гарантия 2 месяца
