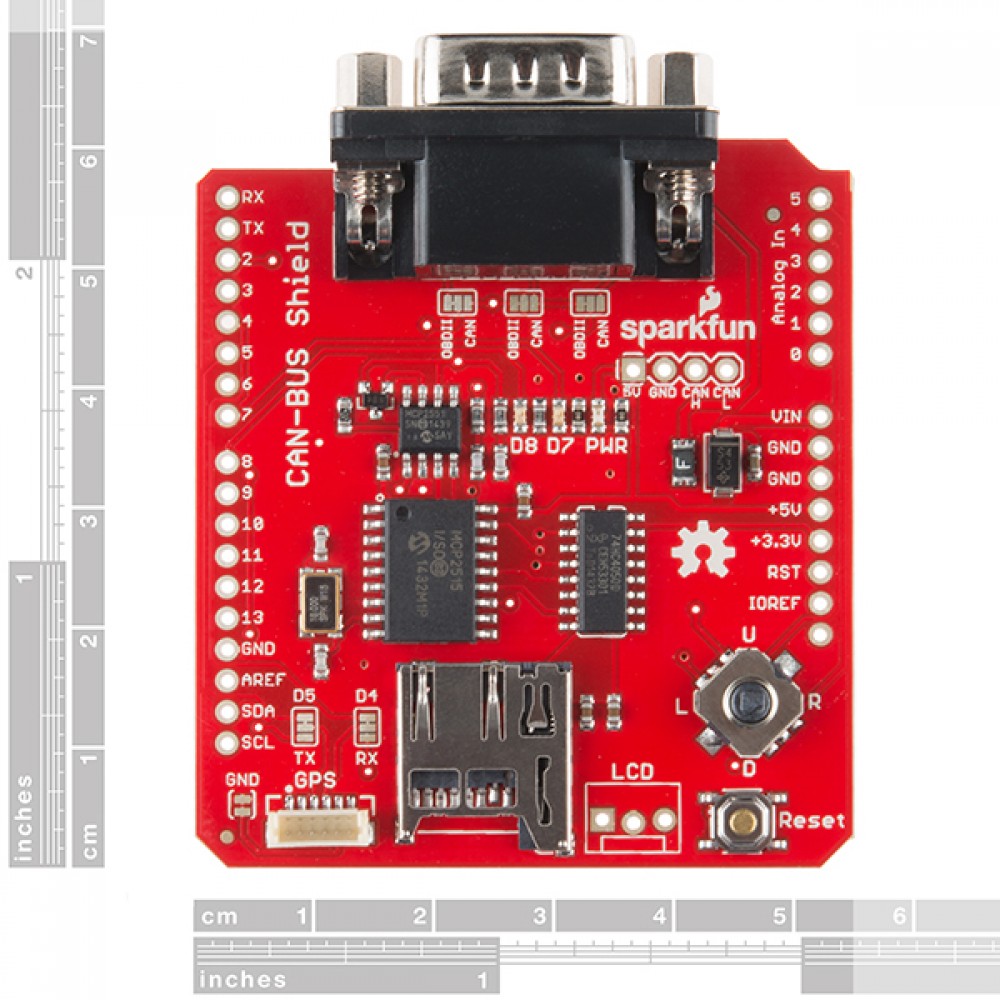

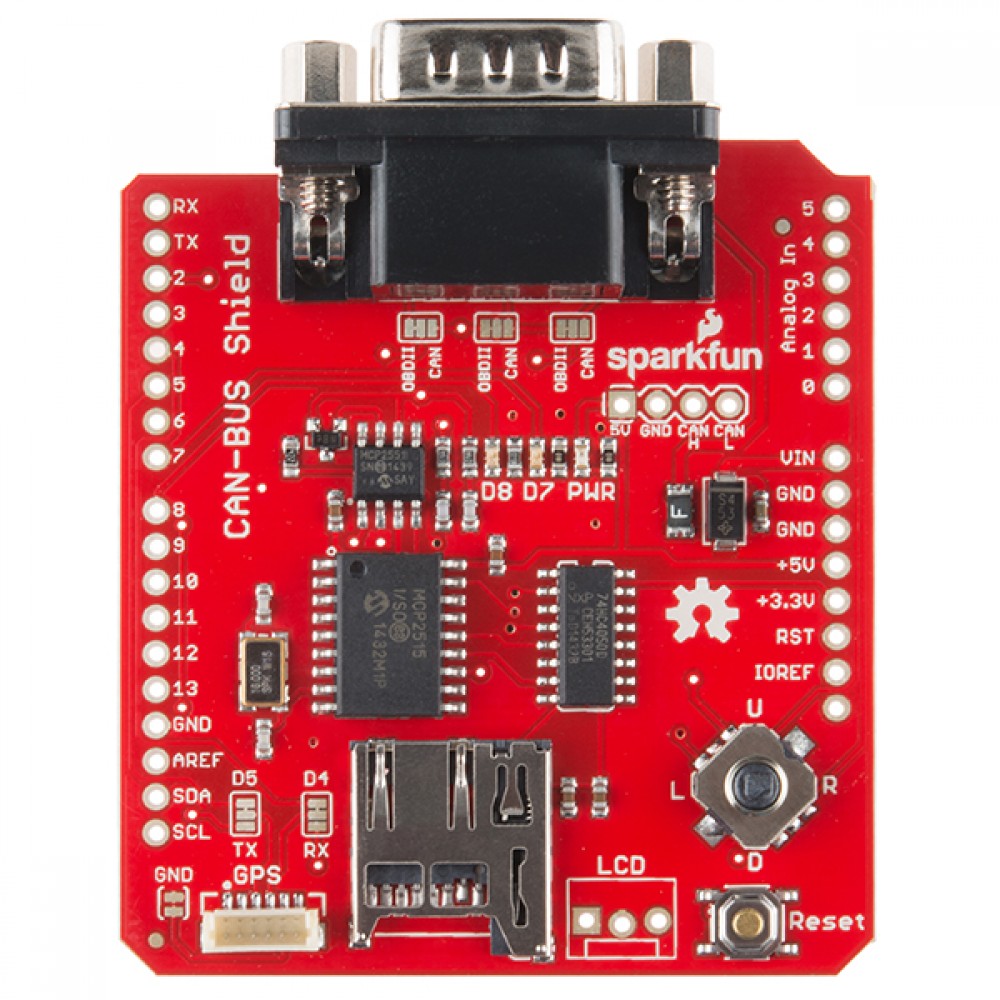

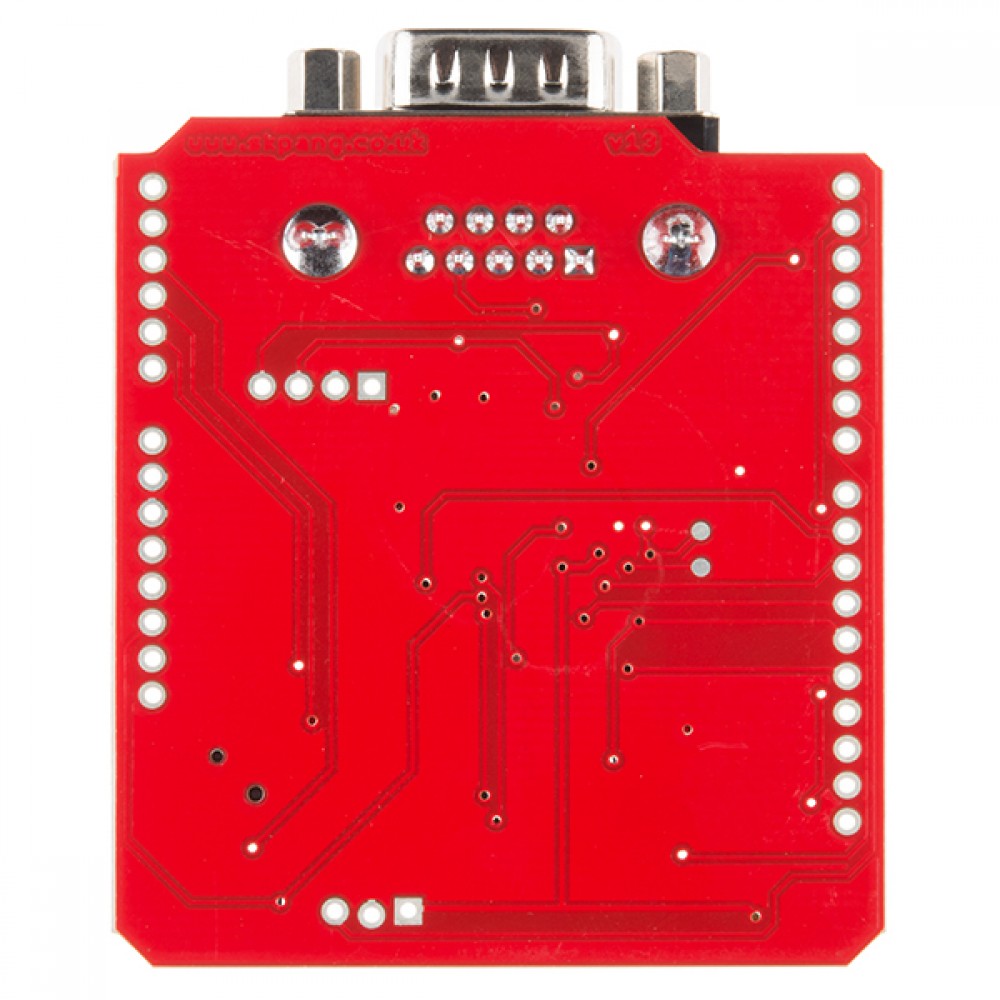

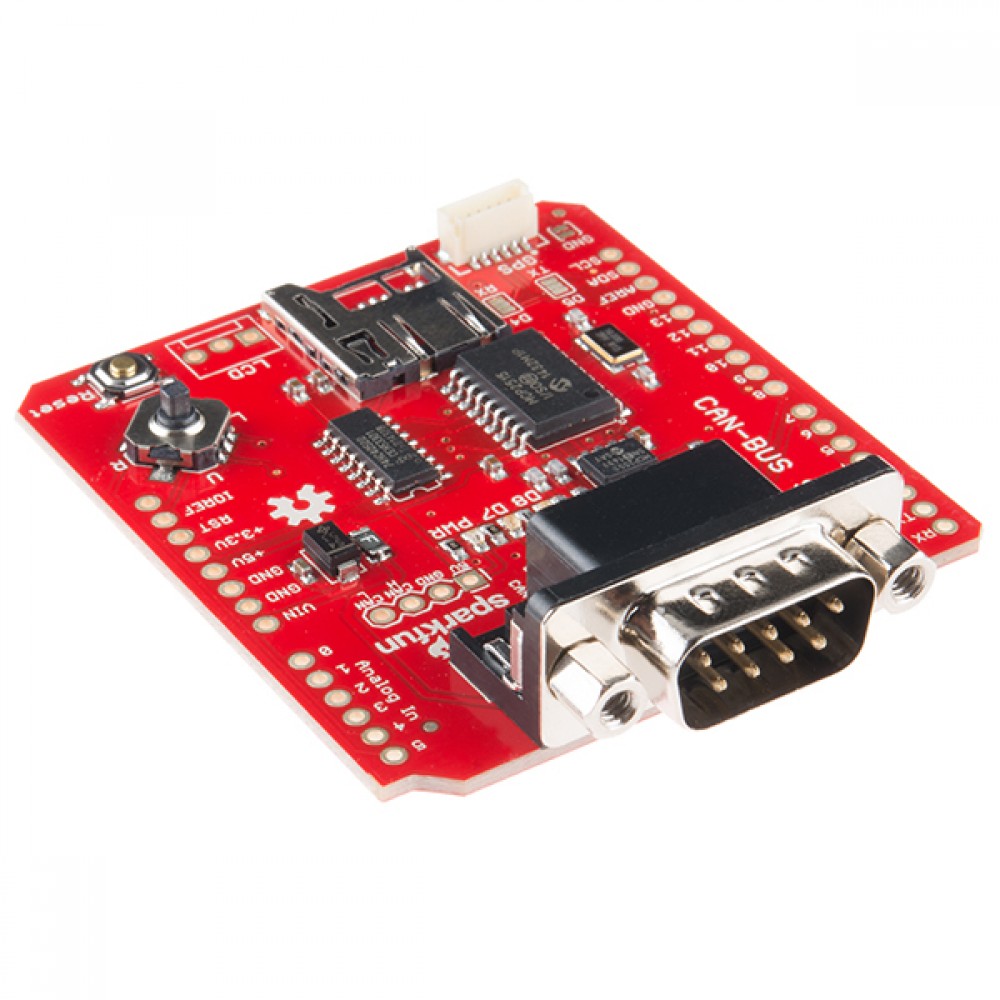

Шилд CAN-BUS

Описание: Шилд CAN-BUS дает возможности CAN-BUS для Arduino или Redboard. Шилд
позволяет передавать на ECU информацию по температуре охладителя, расположению
клапанов, скорости и оборотах двигателя. Можно сохранять эти данные или выводить их на экран.Используется контроллер Microchip MCP2515 CAN при помощи передатчика MCP2551 CAN.Подключение к CAN - через стандартный 9-жильный коннектор sub-D с использованиемкабеля OBD-II. Применяется в проектах CAN. Шилд имеет гнездо для карты microSD,серийный LCD-коннектор, а также коннектор для GPS-модуля ЕМ506. Эти функции делают шилд идеальным для логгирования.
Примечание: Кабель DB9 не входит в комплект. Мы предлагаем кабели отдельно.
Примечание: Шилд является продуктом сотрудничества с SK Pang Electronics. Часть выручки направляется ему для поддержки продукта и продолжения разработки.

Функции

 - CAN v2.0 со скоростью 2 Мб/с

 - Скоростной интерфейс до 10 Мгц

 - Стандартные и расширенные данные, remote frames

 - CAN-подключение через стандартный коннектор sub-D.

 - Питание подается на Arduino через sub-D с применением предохранителя и с защитой

   от неправильной полярности.

 - Разъем для GPS-модуля ЕМ506

 - Разъем для карты microSD

 - Коннектор для серийного LCD

 - Кнопка сброса

 - Меню типа джойстика

 - Два LED-индикатора
