Шилд Codec Shield

Шилд Codec Shield

Артикул:  2557rd
1130 грн.
Наличие: нет в наличии
Модель: DEV-11290
+

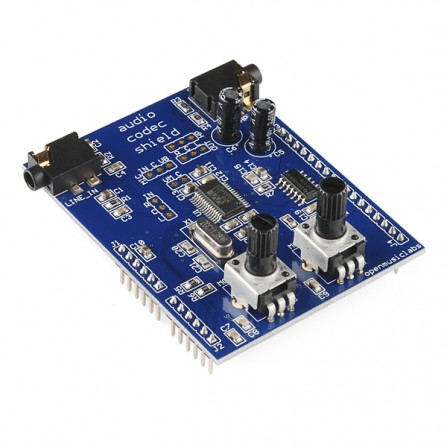

Шилд Open Music Labs Codec Shield - макетная плата для Arduino (или Maple) с функциями обработки звука кодеком Wolfson WM8731. WM8731 - звуковой стереокодек с низким энергопотреблением, с 24-битным мультибитным сигма-дельта АЦП и ЦАП, плюс цифровая интерполяция при оверсэмплинге и фильтры децимации. Благодаря изменению частоты сэмплинга даже маломощный Arduino может обрабатывать звук в реальном времени.

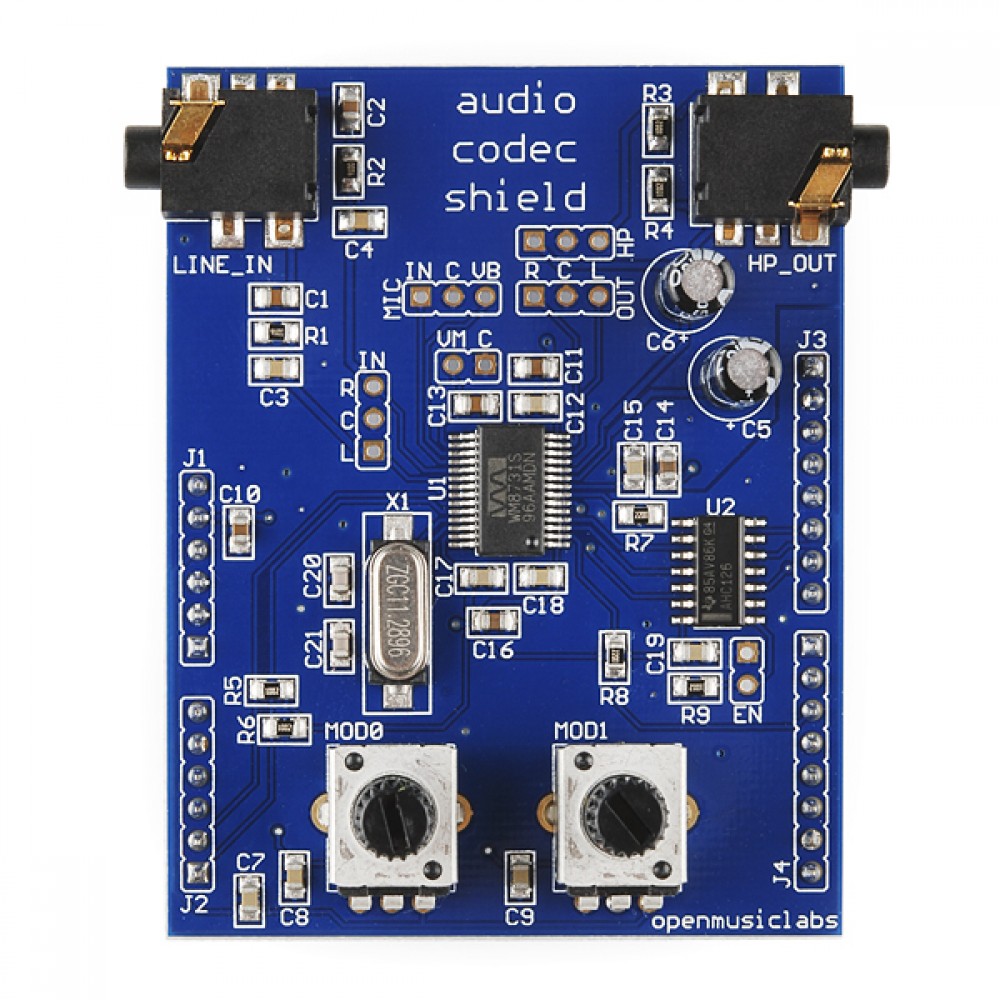

В шилде все нужные пины выведены наружу, например, микрофон, линейный вход и выход, выход на наушники и т.д. Разъемы 1/8" - стереовход и наушники, а также два потенциометра для модуляции параметров в вашем коде.


Для коммуникации с WM8731 используется SPI-интерфейс, поэтому он не работает прямо с Arduino Mega, однако работает с Arduino Uno и LaefLabs Maple. Просто загрузите библиотеку и код примера, подключите источник звука и начинайте работу.


Как правило, нет времени на выполнение кода между сэмплами, поэтому код должен быть весьма компактным, например, посмотрите на прилагаемый образец кода. Open Music Labs дает рост производительности в 4 раза при работе на Maple (что обеспечивается более высокой тактовой частотой).


Функции:


Кодек Wolfson WM8731

Интегрированный конвертор с 5В на 3,3В

Выведены пины микрофона, линейного входа/выхода, наушников и маски напряжения

Разъемы 1/8' стерео-входа и выхода

Фильтр алиасинга аналогового входа

2 потенциометра на плате для модуляции кода

24-битные мультибитные стерео АЦП и ЦАП

Библиотеки и код Arduino и Maple



Техническое состояние: Новое

Гарантия 2 месяца
