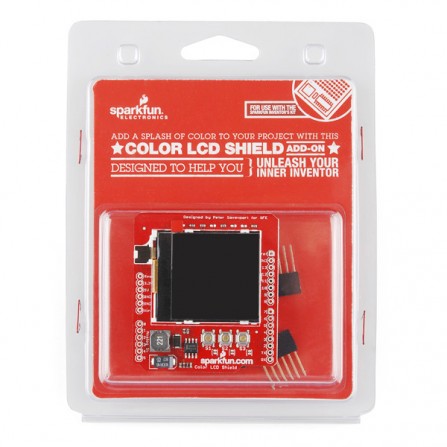

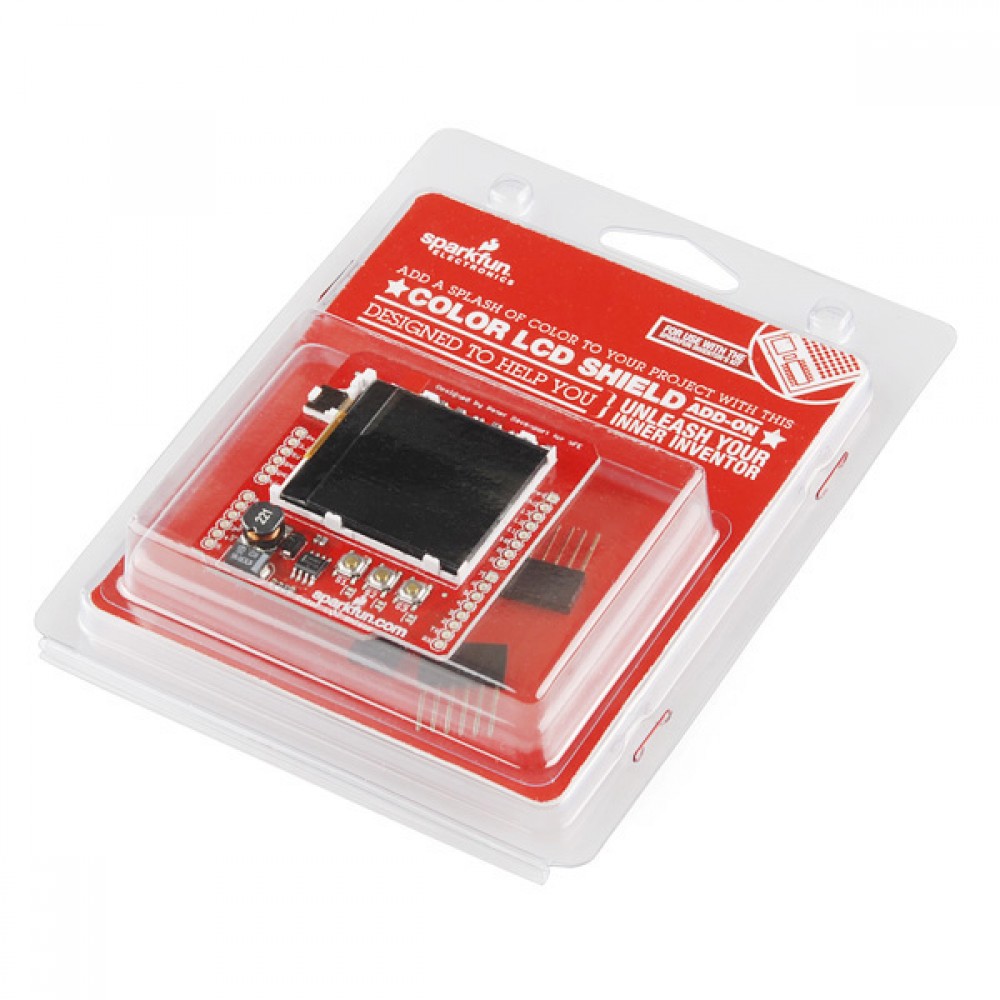

Шилд Color LCD Shield - розничная версия

Шилд Color LCD Shield - розничная версия

Артикул:  2559rd
320 грн.
Наличие: нет в наличии
Модель: RTL-10781
+
Описание: Шилд Color LCD Shield, созданный в сотрудничестве с SFE, дает подключение к ArduinoUSB или Pro LCD-экрана типа Nokia 6100 LCD. Плата с мини-LCD 128х128, а также драйвером подсветки (до 7V) и тремя кнопками (подключенными через джампер к пинам D3-5).

Nokia 6100 LCD управляется через 9-битный SPI-интерфейс. Управляющие пины LCD подключаются к хардварным SPI-пинам Arduino (D13 - SCK, D11 - DIO), CS-пин подключен к D9, Reset-пин подключен к D8. Напряжение с пина "5V" на Arduino повышено до 7V - напряжения питания подсветки.

Nokia 6100 LCD идет в комплекте с Color LCD Shield. Переходники включены в комплект, но не припаяны.

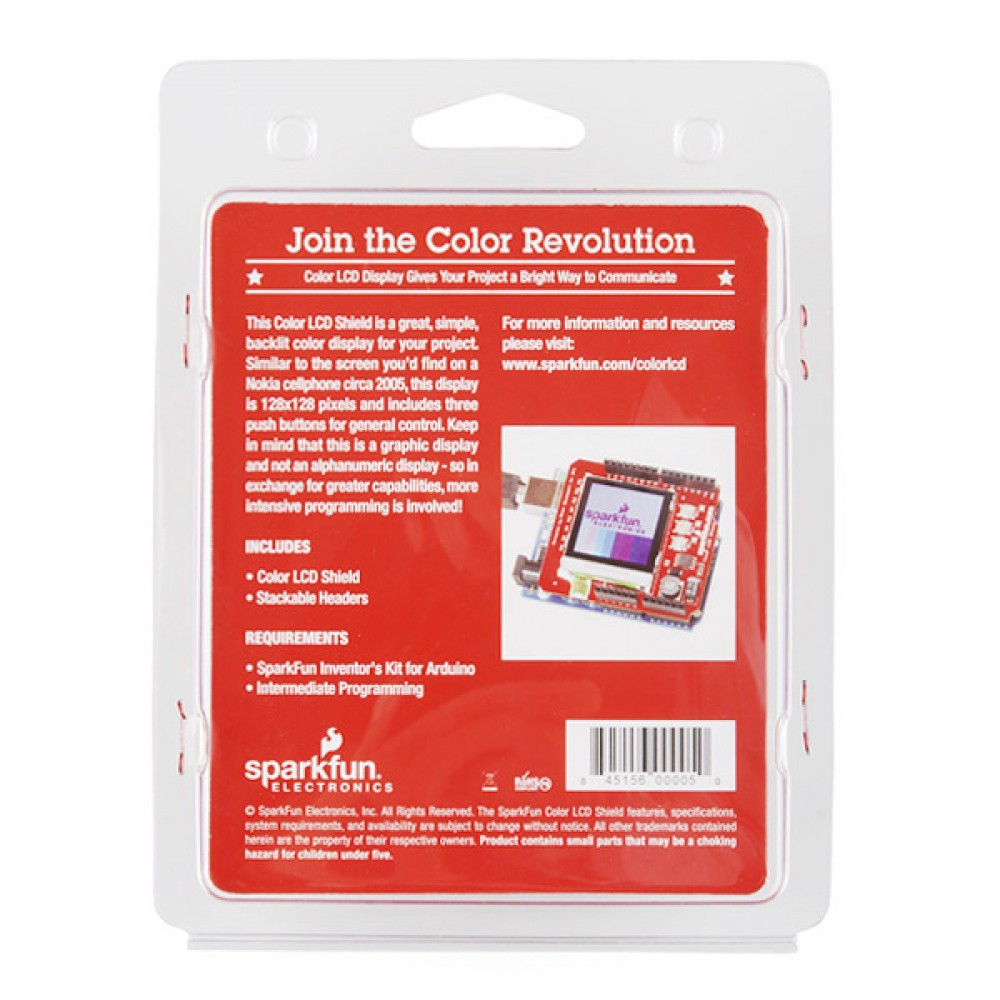

Разница между версиями состоит в красивой упаковке для наших дилеров. Постоянным клиентам мы всегда рады, но хотим уменьшить количество мусора в корзинах. Ищите у нас дополнительные компоненты.

Примечание: Используется контроллер Epson S1D15G10 или Philips PCF8833 (мы не знаем, какой из них попадет к вам). См. Туториал Джима Линча.

Примечание: Продукт создан при участии Питера Дэвэнпорта. Часть выручки направляется ему для поддержки продукта и продолжения разработки.


Техническое состояние :
новый
Гарантия:  2 месяца
