Шилд Color LCD Shield

Шилд Color LCD Shield

Артикул:  2558rd
530 грн.
Наличие: Есть в наличии
Модель: LCD-09363
+

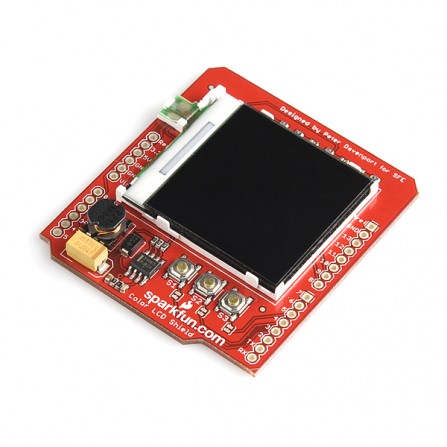

Описание: Color LCD Shield, созданный в сотрудничестве с SFE, дает подключение к Arduino LCD-экрана типа Nokia 6100 LCD. Плата с мини-LCD 128х128, а также драйвером подсветки (до 7V) и тремя кнопками (подключенными через джампер к пинам D3-5).

Nokia 6100 LCD управляется через 9-битный SPI-интерфейс. Управляющие пины LCD подключаются к хардварным SPI-пинам Arduino (D13 - SCK, D11 - DIO), CS-пин подключен к D9, Reset-пин подключен к D8. Напряжение с пина "5V" на Arduino повышено до 7V - напряжения питания подсветки.

Nokia 6100 LCD идет в комплекте с Color LCD Shield. Переходники не припаяны, мы рекомендуем 6- и 8-пиновые составные переходники.

Примечание: Используется контроллер Epson S1D15G10 или Philips PCF8833 (мы не знаем, какой из них попадет к вам). См. Туториал Джима Линча.

Примечание: Продукт создан при участии Питера Дэвэнпорта. Часть выручки направляется ему для поддержки продукта и продолжения разработки.



Техническое состояние : новый
Гарантия:  2 месяца
