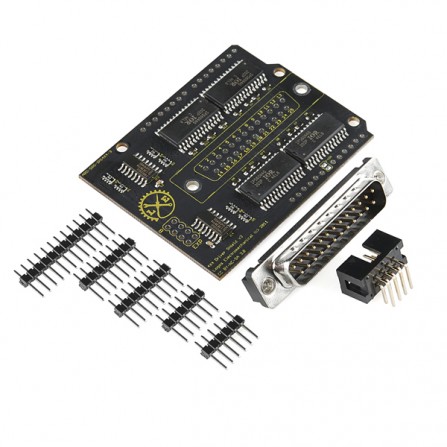

Шилд драйвера 4х4

Шилд драйвера 4х4

Артикул:  2523rd
490 грн.
Наличие: нет в наличии
Модель: DEV-11352
+

Шилд драйвера 4х4 для переключения нагрузок постоянного тока на 5А, напряжение до 30В, без радиатора. Подходит для катушек, реле и небольших моторов постоянного тока. 4-х канальные защищенные переключатели типа MOSFET International Rectifier IPS6044, защита от перегревания, сильных токов и низкого напряжения. High-side-топология более полезна в большинстве случаев, чем low-side, поскольку короткое замыкание на землю не проходит через плату при выключенном переключателе. Шилд также может использоваться для управления четырьмя униполярными шаговыми моторами.


Плата очень экономная, потери напряжения низкие, также и паразитный нагрев. Два 8-битных регистра сдвига 74AHCT595 позволяют управлять 16-тью каналами сильного тока посредством только четырех пинов Arduino - функция shiftOut(), и позволяет подключать параллельно до 25 плат, то есть, всего до 400 каналов.


Функции:


Шилд в форм-факторе Arduino, полностью подходит ко всем формам и клонам Arduino

65 каналов драйверов по высокой стороне

Регистр сдвига позволяет подключать до 25 плат, всего 400 каналов

Используются только пины 7,8,11 и 13, все остальные серийные, PWM и аналоговые свободны.

Подключается к SPI-шине Arduino Uno, что значит высокую скорость передачи данных

Недорогой и мощный переходник DB-25 для питания и выходов

Четыре отдельных цепи питания - максимальная гибкость.

Поставляется с переходниками с запасом длины, что дает гибкость, в том числе, и вне платформы Arduino.


Техническое состояние: Новое

Гарантия 2 месяца
