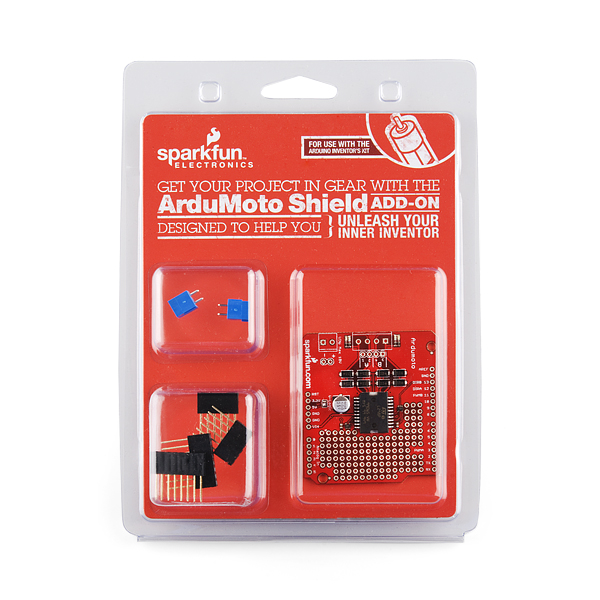

Набор аналогичен Ardumoto Shield, плюс переходники и зажимы. Разница состоит в красивой упаковке для наших дилеров. Постоянным клиентам мы всегда рады, но хотим уменьшить количество мусора в корзинах.
Это шилд мотора для Arduino для управления двумя DC-моторами (постоянного тока). Ardumoto на основе L298 H-bridge рассчитан на ток до 2А на канал. Плата получает питание от той же линии Vin, что и плата Arduino, есть синий и желтый LED, указывающие на активное направление, все линии драйверов защищены диодами.
Контрол мотора, присоединенный к OUT1/2, подключается к цифровой линии 12 (направление A) и цифровой линии 3 (PWM A). Контрол мотора, присоединенный к OUT3/4, подключается к цифровой линии 13 (направление В) и цифровой линии 3 (PWM В).

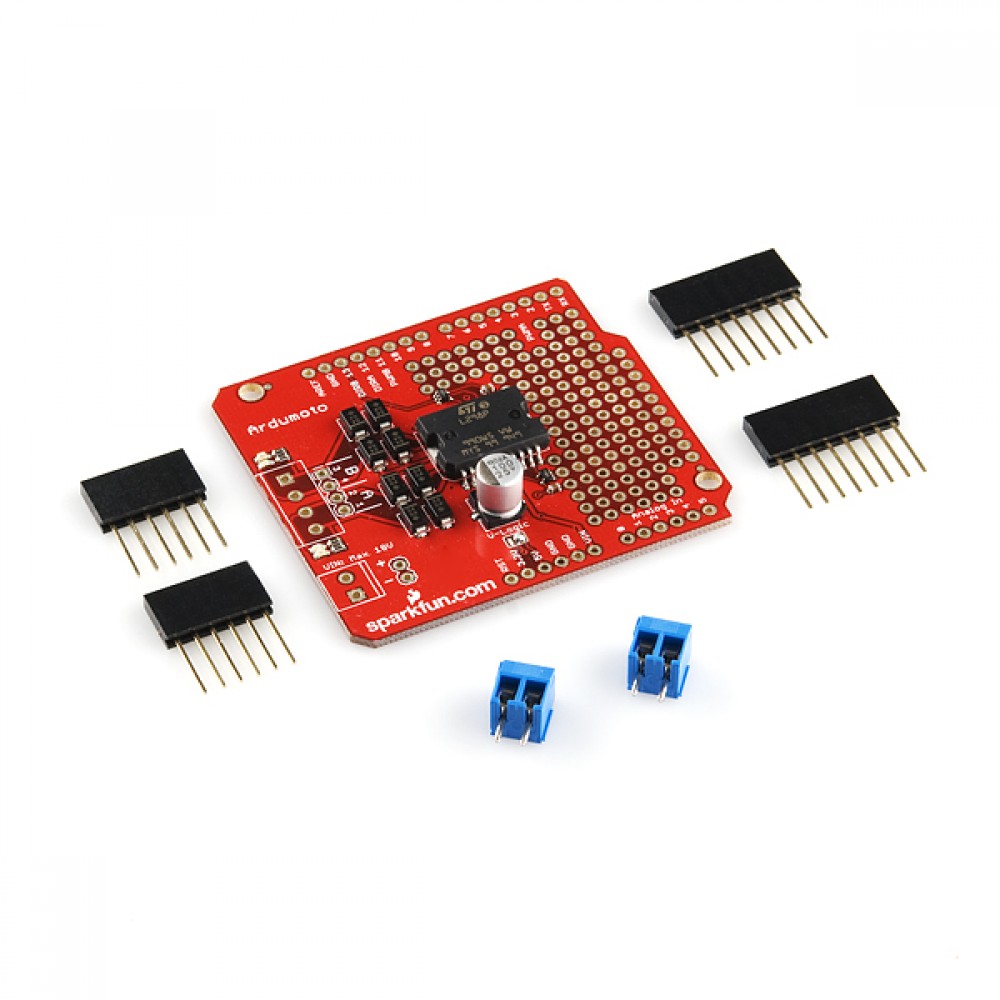

В набор входит:
1 x шилд Ardumoto Shield
2 х переходник 6-пиновый
2 х переходник 8-пиновый
2 x зажима 3.5 мм (2-пин.)
Техническое состояние: Новое
Гарантия 2 месяца
