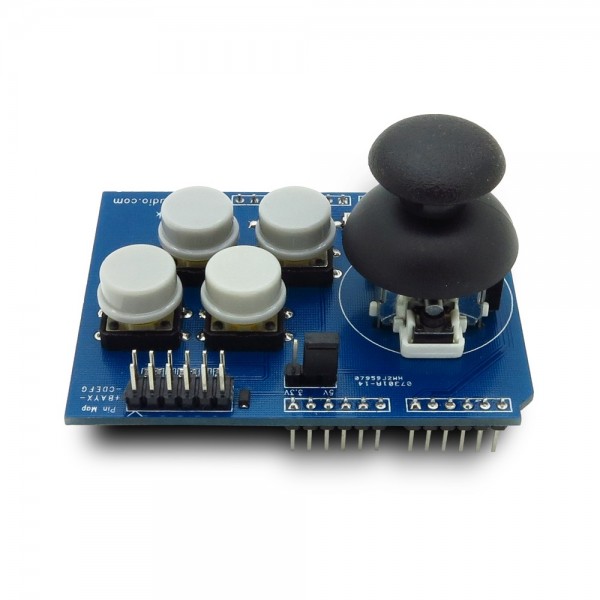

Шилд джойстика ITEAD Joystick shield

Шилд джойстика ITEAD Joystick shield

Артикул:  1811rd
115 грн.
Наличие: нет в наличии
Модель: IM120417014
+



Шилд джойстика со всеми необходимыми запчастями для создания джойстика на основе Arduino. Шилд монтируется на плату Arduino и превращает ее в простой контроллер. Есть пять стандартных кнопок (4+ кнопка выбора - Select), и вы получаете джойстик для больших пальцев, по уровню соответствующий старым Nintendo.

Кнопки подключаются к цифровым пинам Arduino 2-6. При нажатии получаем Low-сигнал (используется внутренние pull-up резисторы Arduino). Вертикальное перемещение джойстика выдает пропорциональное аналоговое изменение напряжения на аналоговом пине 0. Горизонтальное перемещение отслеживается через аналоговый пин 1.

Железо

Пин

Тип вывода - OUTPUT type

Описание

D0

NA

Нет сигнала

D1

NA

Нет сигнала

D2

NA

Нет сигнала

D3

Цифровой

Вывод кнопки Е

D4

Цифровой

Вывод кнопки D

D5

Цифровой

Вывод кнопки C

D6

Цифровой

Вывод кнопки В

D7

Цифровой

Вывод кнопки А

D8

Цифровой

Вывод кнопки F

D9

Цифровой

Вывод кнопки G

D10

NA

Нет сигнала

D11

NA

Нет сигнала

D12

NA

Нет сигнала

D13

NA

Нет сигнала

A0

Аналоговый

Вывод джойстика по оси X

A1

Аналоговый

Вывод джойстика по оси Y

A2

NA

Нет сигнала

A3

NA

Нет сигнала

A4

NA

Нет сигнала

A5

NA

Нет сигнала




Техническое состояние: Новое



Гарантия 2 месяца
