Шилд ITEAD IE shield

Шилд ITEAD IE shield

Артикул:  1809rd
200 грн.
Наличие: нет в наличии
Модель: IM120417003
+

Описание

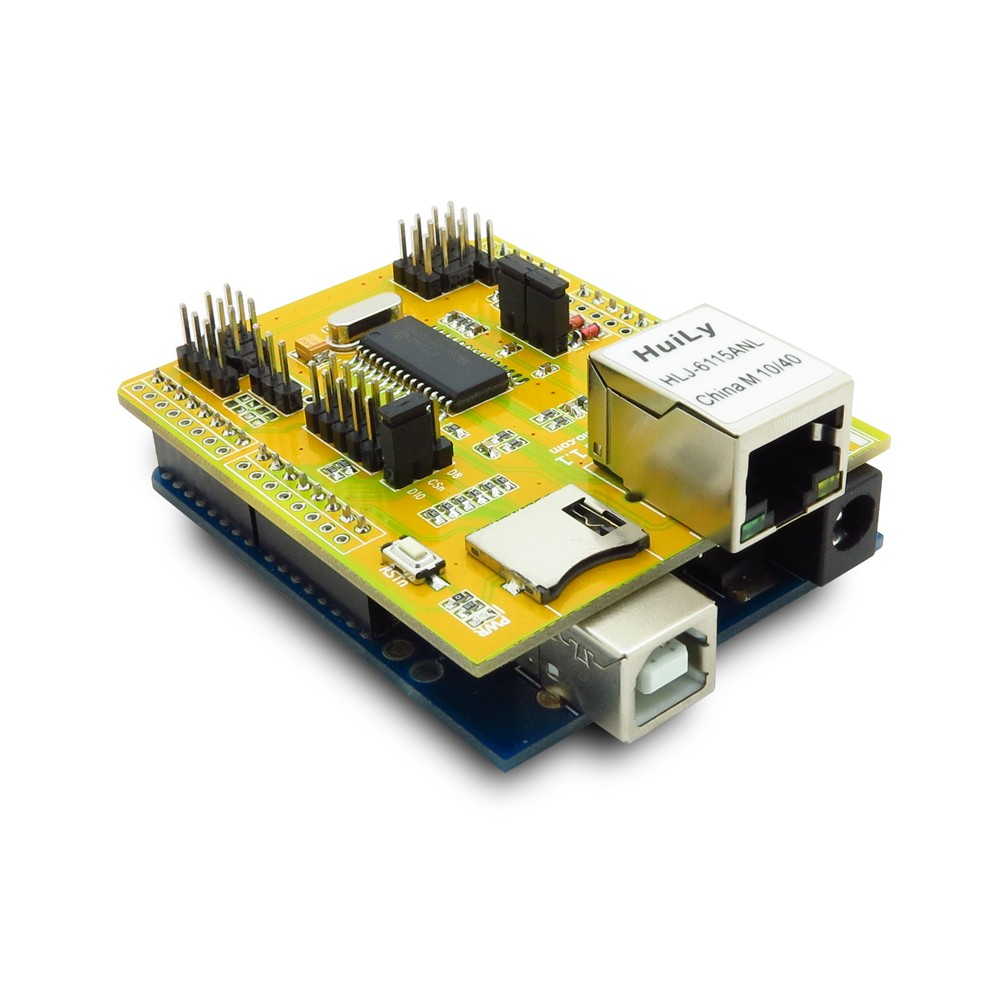

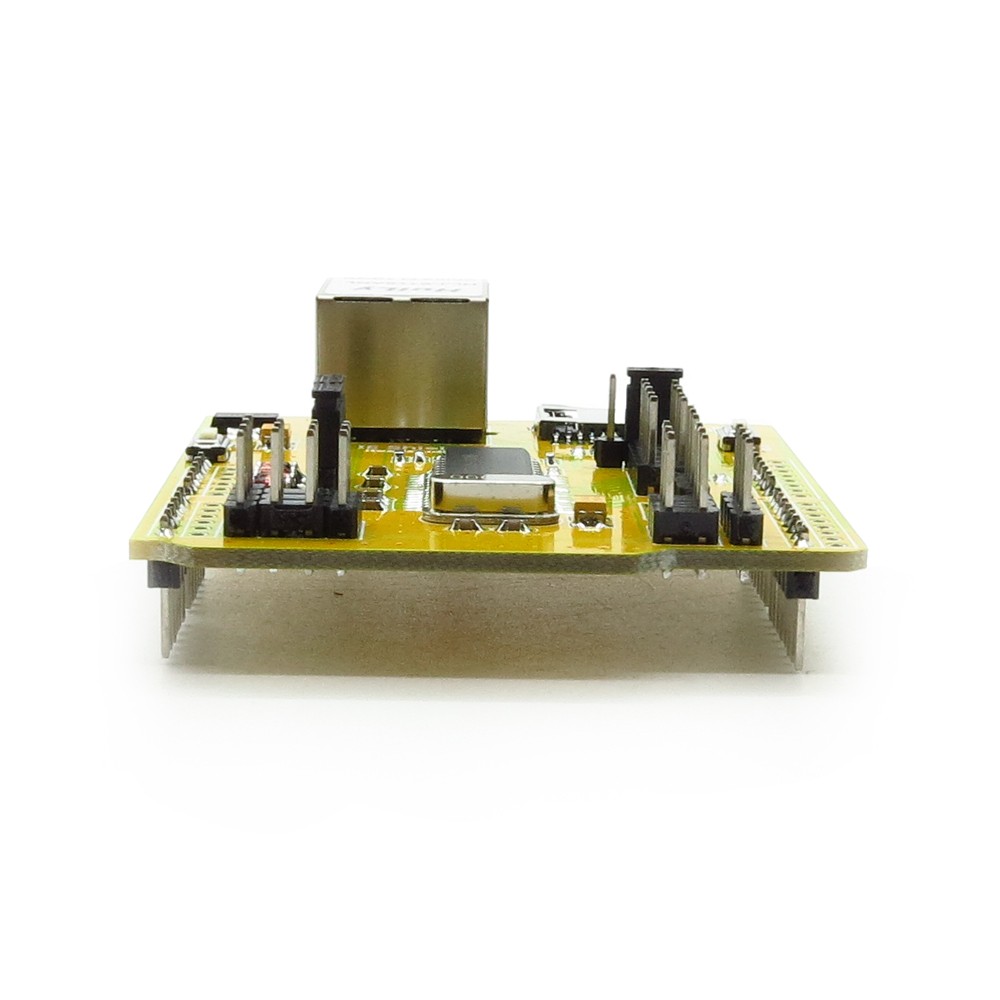

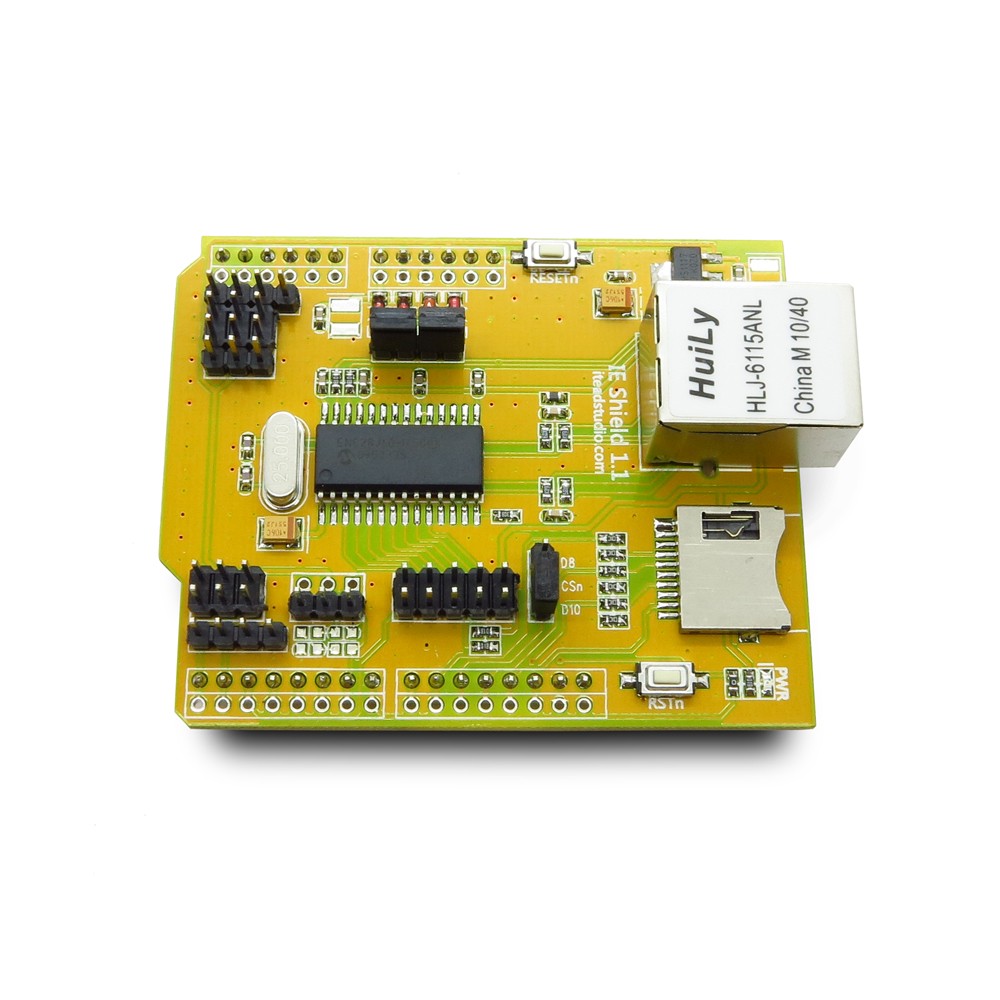

Это сетевой ethernet-шилд для Arduino с ethernet-контроллером ENC28J60.  Просто вставьте его в плату Arduino. Статус соединения отображается индикатором на плате. Дизайн доступен к расширению при помощи интерфейса Electronic / Sensor  brick и разъема для TF-карт.

Данный ethernet-шилд имеет функцию РоЕ, то есть может питаться от витой пары вместо USB или внешнего адаптера. Если ваш роутер или модем не поддерживает РоЕ, используйте кабель-инжектор для микширования сигнала и РоЕ-питания.

Функции

  • Совместимость с IEEE 802.3
  • Поддержка РоЕ*
  • Интеграция с MAC и 10BASE-T PHY
  • Ресивер и цепь "collision squelch"
  • Поддерживает один порт 10BASE-T с автоматическим определением и коррекцией полярности
  • Поддержка режимов Full и Half-Duplex
  • Программирование автоматической повторной передачи при коллизии
  • Программируемое заполнение данными и генерация CRC
  • Программируемое автоматическое отклонение ошибочных пакетов
  • Два программируемых LED-выхода для LINK, TX, RX, коллизий и статуса full/half-duplex
  • Поддержка карт MicroSD и SPI
  • Разветвитель на множество аналоговых и цифровых интерфейсов: AD/DA/PWM/UART/IIC/GPIO

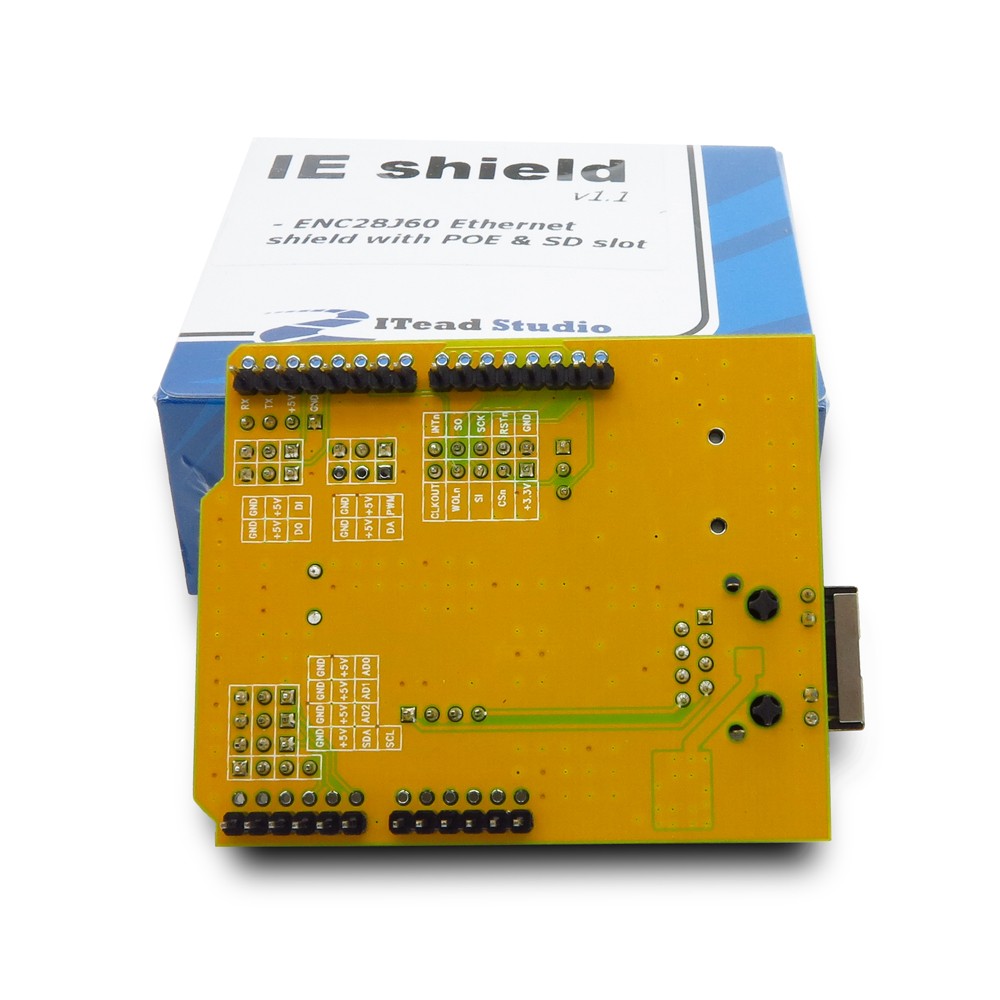

Железо



Интерфейс

Пин

Описание

UART

1

Питание 5V

2

Заземление

3

Tx

4

Rx

GPI

1

Питание 5V

2

Цифровой входной пин

3

Заземление

GPO

1

Питание 5V

2

Цифровой выходной пин

3

Заземление

DA

1

Питание 5V

2

Аналоговый выходной пин

3

Заземление

PWM

1

Питание 5V

2

PWM выходной пин

3

Заземление

AD0/1/2

1

Питание 5V

2

Аналоговые входной пин

3

Заземление

IIC

1

Питание 5V

2

Заземление

3

Данные из IIC

4

Такт из IIC

Модуль Ethernet SPI

1

Питание 5V

2

Заземление

3

Пин выбора чипа (активный Low)

4

Пин сброса чипа (активный Low)

5

Пин ввода данных в чип

6

Пин ввода тактовой частоты в чип

7

Пин вывода Weak on Line (активный Low)

8

Пин вывода данных из чипа

9

Пин вывода программируемой тактовой частоты

10

Пин вывода прерываний (активный Low)
