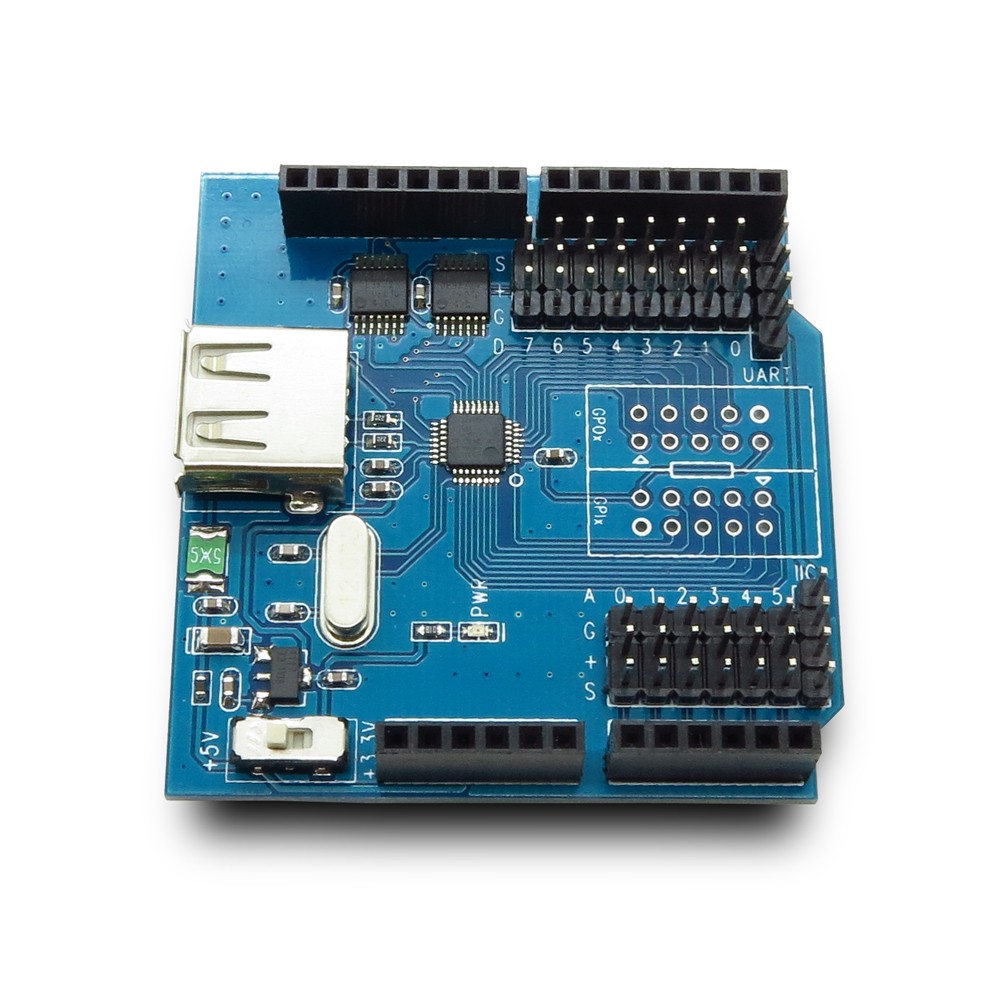

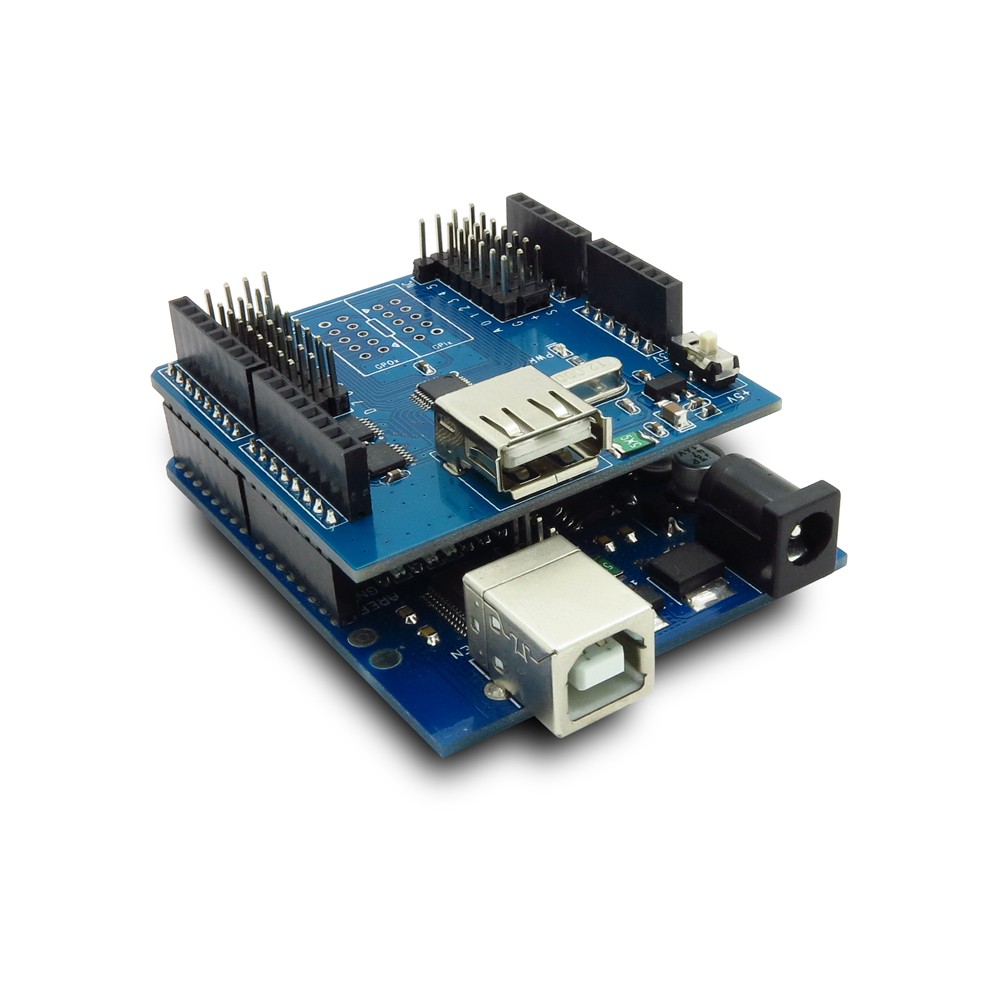

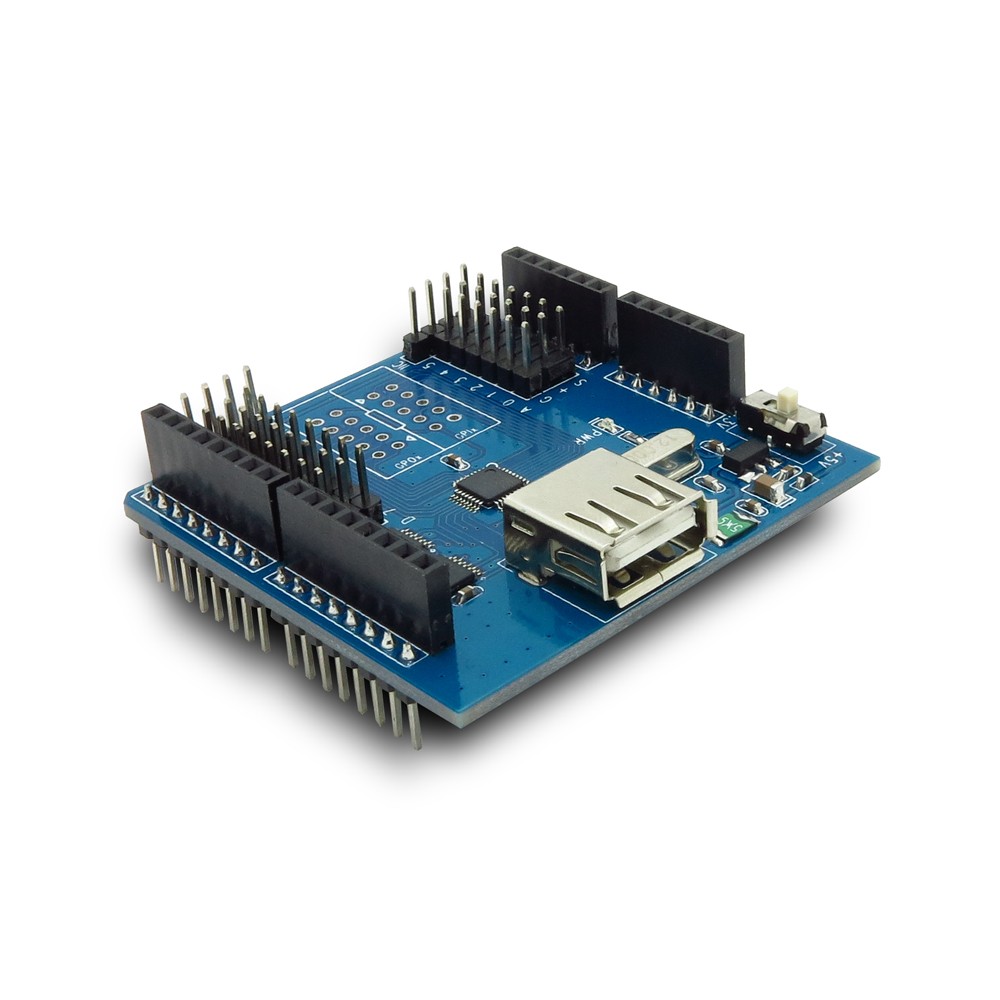

Шилд типа "USB Host" имеет на борту всю цифровую логику и аналоговые схемы для внедрения скоростного USB-интерфейса для периферии или хост-контроллера Arduino. Этот шилд позволяет развернуть USB-хаб на основе популярной платформы Arduino. Поддержка программ на языке С для добавления новых устройств; на данный момент готов код для USB-клавиатуры и контроллера PS3, а также для Bluetooth и цифровых фотоаппаратов. То есть, вы можете подключать любое USB slave-устройство - джойстики, фотоаппараты, Bluetooth-донглы и много чего еще.
Функции
- Поддержка USB 2.0
- Совместимость с управляющими напряжениями 3.3V и 5V
- Все GPIO-пины выведены наружу
- USB Host 5V/500mA
Железо
|
Пин
|
Описание
|
|
D0
|
UART_Rx
|
|
D1
|
UART_Tx
|
|
D2
|
-
|
|
D3
|
-
|
|
D4
|
-
|
|
D5
|
-
|
|
D6
|
-
|
|
D7
|
-
|
|
D8
|
-
|
|
D9
|
-
|
|
D10
|
SPI-CSn
|
|
D11
|
SPI-MOSI
|
|
D12
|
SPI-MISO
|
|
D13
|
SPI-SCK
|
|
A0
|
AD0
|
|
A1
|
AD1
|
|
A2
|
AD2
|
|
A3
|
AD3
|
|
A4
|
IIC_SCL
|
|
A5
|
IIC_SDA
|
Техническое состояние: Новое
Гарантия 2 месяца
