Шилд MIDI Shield

Шилд MIDI Shield

Артикул:  2717rd
210 грн.
Наличие: нет в наличии
Модель: DEV-09595
+
Плата-шилд MIDI Shield дает Arduino доступ к старому, но все еще активно используемому протоколу MIDI, можно управлять синтезаторами, секвенсерами и прочими музыкальными устройствами. Протокол MIDI похож на стандартные асинхронные серийные интерфейсы, можно использовать UART-выходы микроконтроллера для отправки/приема сообщений.

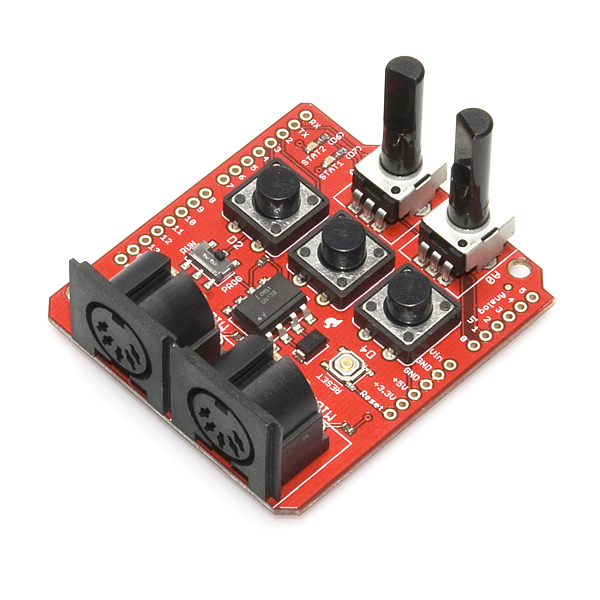

Предлагаемый MIDI-шилд дает оптически изолированные порты MIDI-IN и MIDI-OUT. Плата может монтироваться непосредственно на Arduino в качестве шилда, для этого подключите порт MIDI-IN к RX-пину Arduino и MIDI-OUT к TX. К аналоговым пинам 1 и 2 подключены потенциометры для управления громкостью, тембром, тональностью и прочим. Также есть три кнопки, подключенные к пинам D2,3,4, кнопка сброса, и зеленый и желтый индикаторы. Переключатель RUN/PROG позволяет программировать Arduino через серийный порт, не снимая шилд.

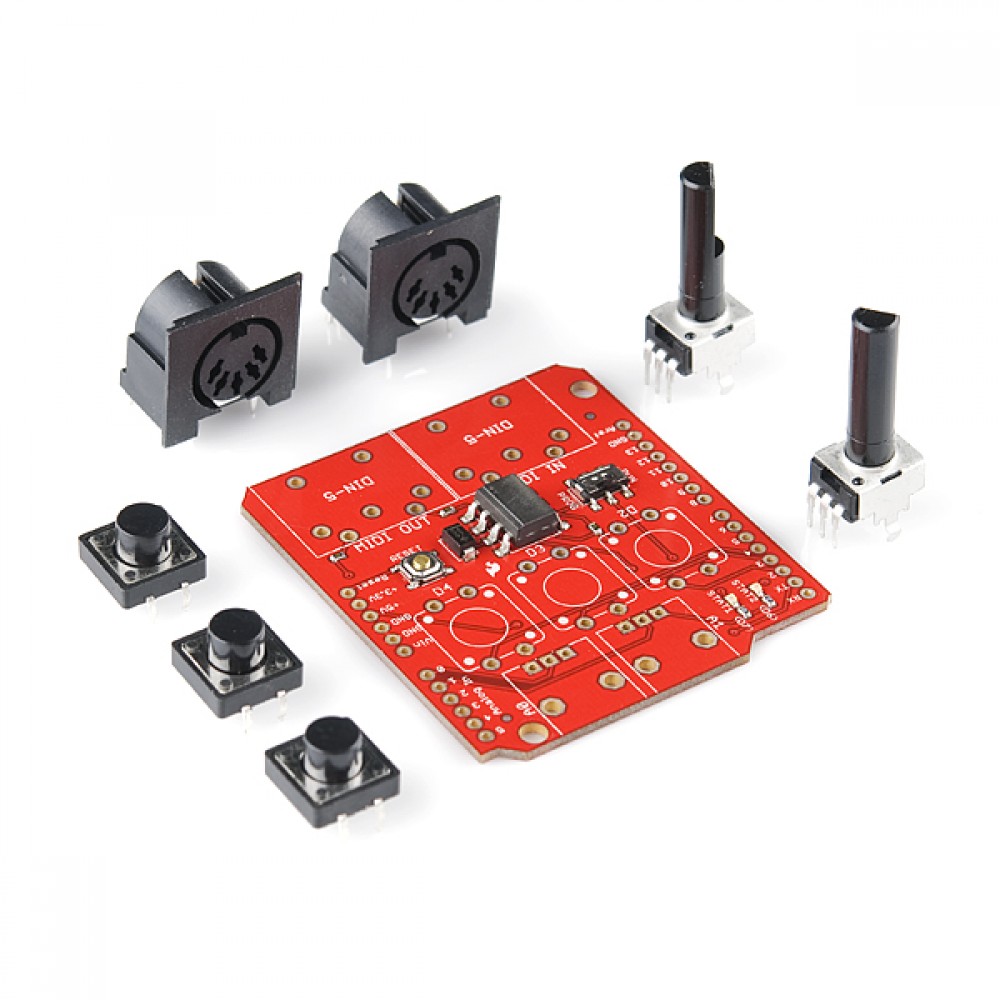

Примечание: MIDI Shield не поставляется с припаянными сквозными MIDI-коннекторами или тримм-потенциометрами. Все эти детали (2 MIDI-коннектора и 2 тримпота), однако, включены в комплект

Примечание: При работе с Arduino Pro нужно изъять резисторы RX/TX, чтобы подать достаточно тока.

Техническое состояние : новый
Гарантия:  2 месяца
