Шилд Mux Shield II

Шилд Mux Shield II

Артикул:  2723rd
270 грн.
Наличие: нет в наличии
Модель: DEV-11723
+

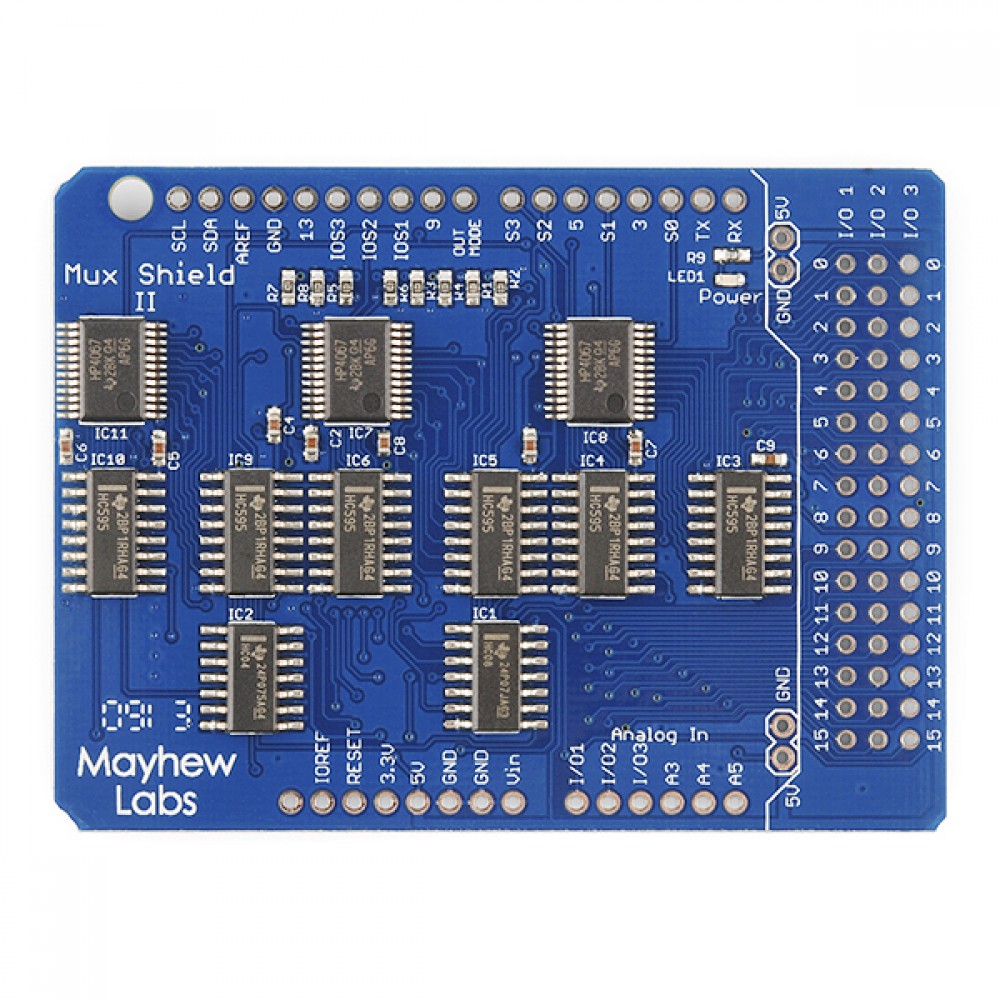

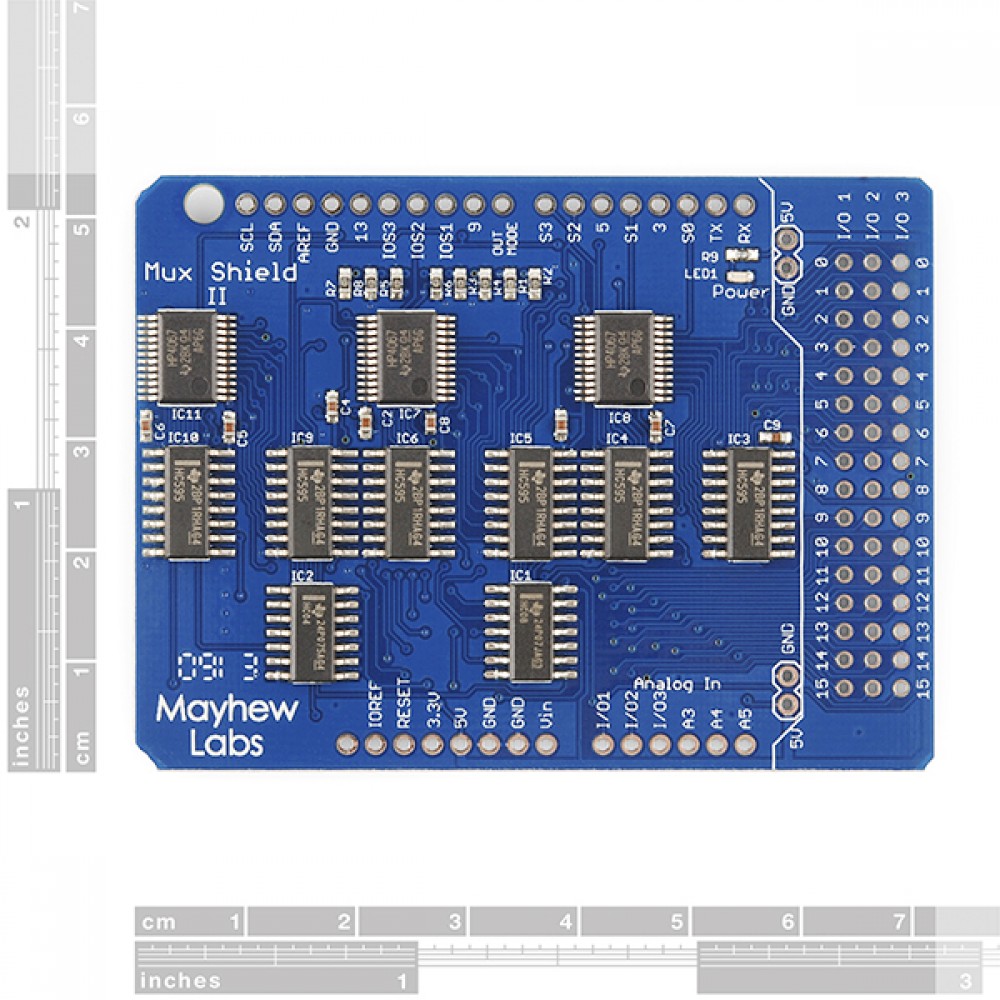

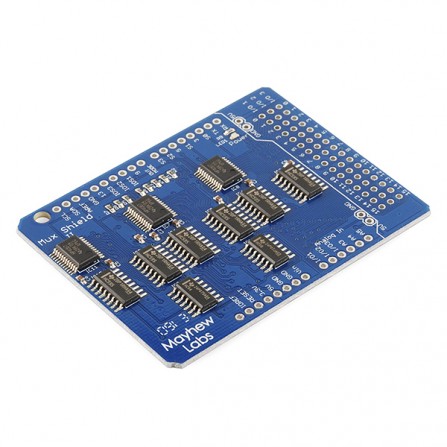

Иногда в электронном проекте становится слишком много I/O входов и выходов. Как подключить всех их к Arduino? Используйте Mux Shield. Mux Shield II от Mayhew Labs - это обновленная версия Mux Shield, что дает возможность перенаправлять до 48 аналоговых и цифровых входов или цифровых выходов при работе с платой Arduino.

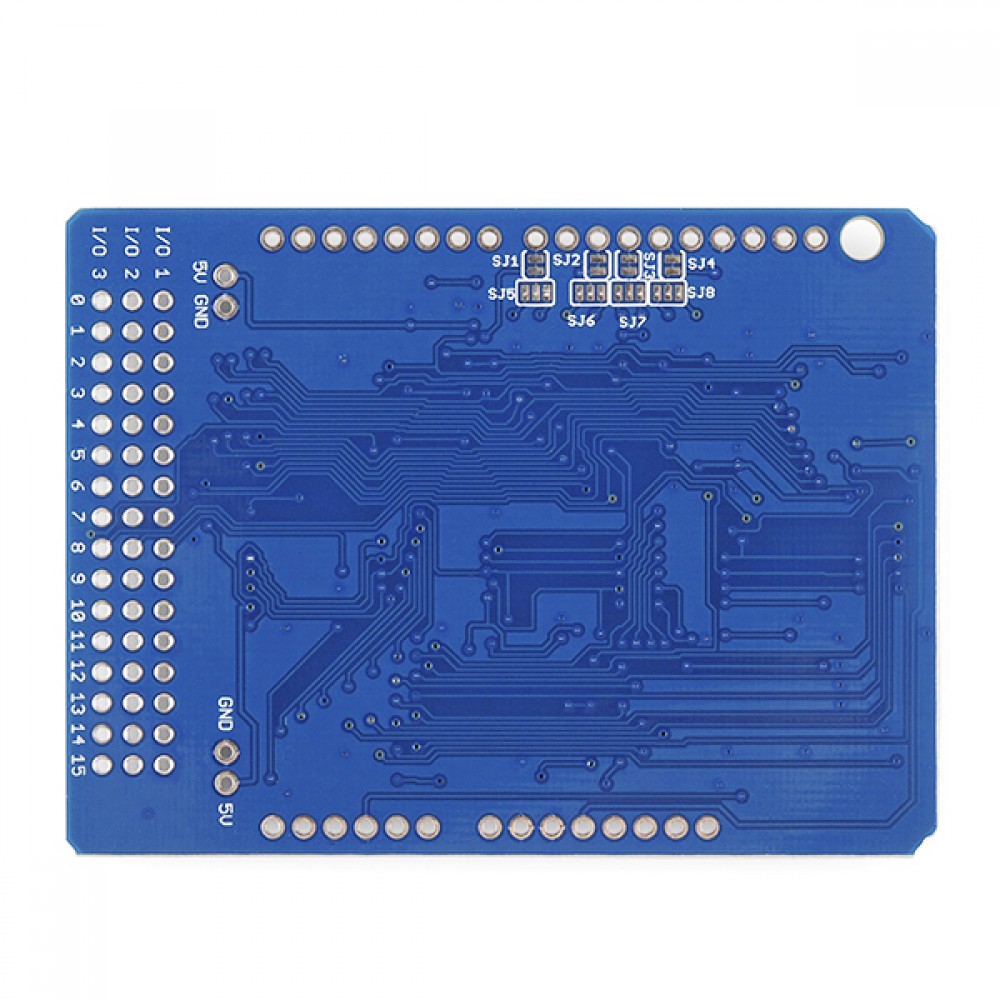

Mux Shield II усовершенствован путем перемещения всех I/O-пинов в конец платы, что дает возможность сделать один большой коннектор и вывести резиновый провод или кабель. Шилд может быть над другими шилдами или под ними, и доступ к пинам сохраняется. Пины сгруппированы в три ряда по 16, каждый ряд может быть задан как цифровой вход, цифровой выход или аналоговый вход. Также добавлены перемычки внизу платы для выключения этой функции и подключения вручную к каждому ряду пинов, что освобождает пины Arduino для других шилдов.

Mux Shield использует аналоговые мультиплексоры TI 74HC4067 для ввода и регистры сдвига TI 74HC595 для вывода. Библиотека Arduino обрабатывает их ввод и вывод.

Шилд продается без композитных переходников, поэтому ищите их у нас.

Функции:

Управление 48 пинами
Несколько режимов:
Аналоговый вход
Цифровой вход
Цифровой выход
Перемычки для подключения вручную
Библиотека Arduino и примеры кода

Техническое состояние : новый
Гарантия:  2 месяца
