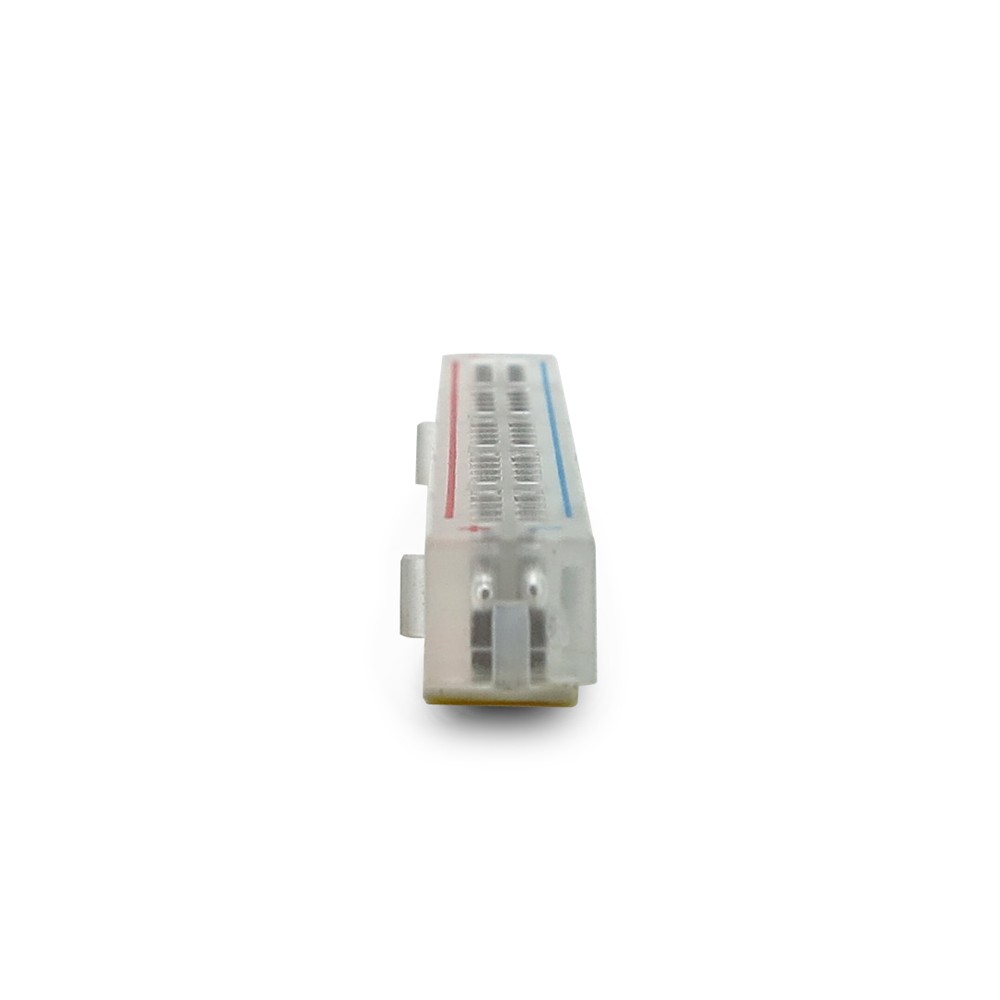

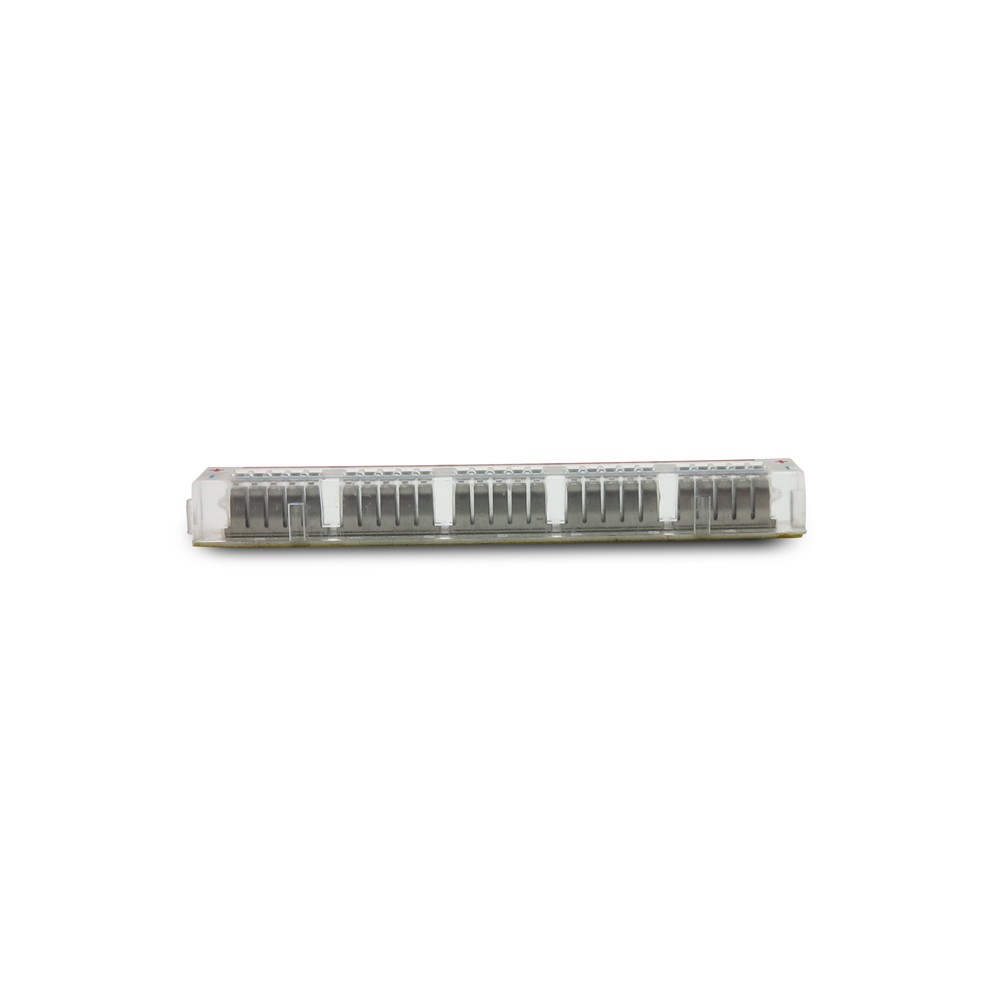

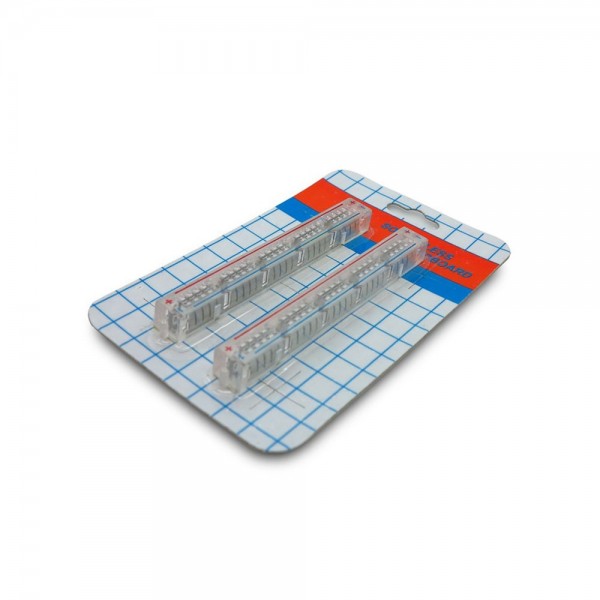

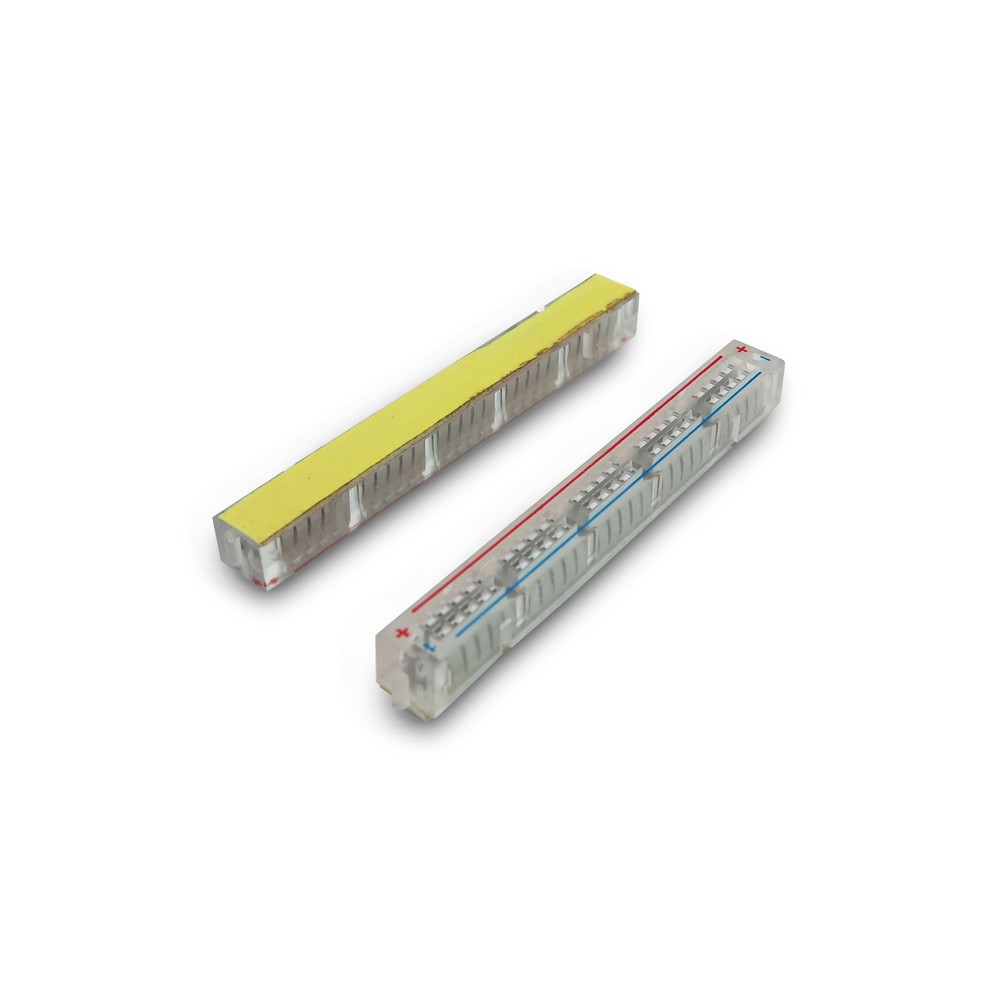

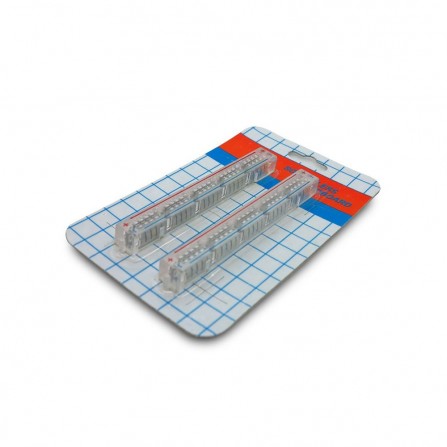

Шины для макетной платы (8,3х1 см)

Шины для макетной платы (8,3х1 см)

Артикул:  1905rd
40 грн.
Наличие: нет в наличии
Модель: IM120530017
+



Если вам нужно более двух шин питания, эта макетная плата может комбинироваться с полноразмерной макетной платой (с шириной 5,3 см). Плата имеет адгезивное покрытие с тыльной стороны. Есть много места для дополнительных компонентов.

Шины и терминалы

Беспаечные макетные платы доступны от нескольких производителей, компоновка отличается мало. Компоновка стандартной макетной платы состоит из двух областей. Эти области состоят из электрических выводов.

Область терминалов

Это главная часть, где размещаются электронные компоненты.

В середине области терминалов имеется продолговатая выемка. Она обозначает центральную линию области терминалов и обеспечивает небольшое охлаждение микросхем возле себя. Фиксаторы слева и справа подключаются радиально, обычно по пять фиксаторов в ряд по каждой стороне выемки. Пять фиксаторов слева обычно маркируются А, B, C, D, E, справа - F, G, H, I, J. Когда стандартная DIP-микросхема (с 16 или 14 пинами и промежутеком 2,54 мм) вставляется в плату, пины одной стороны микросхемы должны идти в Е, второй стороны - в F.

Область шин

Предназначена для питания.

Состоит из двух полос - заземления и питающей (с напряжением). В некоторых платах есть только одна шина питания. Обычно шина с напряжением обозначена красным, шина заземления - черным либо синим. Некоторые производители соединяют все терминалы в одну конструкцию. Другие соединяют их по 25 штук в ряд. В последнем случае остается больше возможностей контроля паразитных шумов на шине питания. Нередко промежутки между пинами обозначаются цветом.

Шины питания часто идут по сторонам области терминалов. На больших платах могут быть дополнительные шины.

Макетная плата-станция (18,3х16,6 см)

Описание

Усовершенствованная беспаечная плата из перфорированного пластика с покрытием из фосфорной бронзы и никель-серебряными клипсами. Клипсы предназначены для фиксации деталей. Количество фиксаторов дано в Технических характеристиках конкретной макетной платы.
Расстояние между клипсами стандартное (2,54 мм). DIP-микросхемы вставляются в разъемы в блоках. Соединительные провода и выводы электронных деталей (конденсаторов, резисторов и катушек) вставляются в оставшиеся свободные проемы. При отсутствии микросхем компоненты и их провода могут вставляться в любые проемы. Фиксаторы рассчитаны на 1 А при 5 V, и 0,3 А при 15 V (5 Вт).

Беспаечная макетная станция с 3 линиями питания. В составе станции - 3 прозрачных макетных платы с регулировкой питания для TTL и CMOS.
