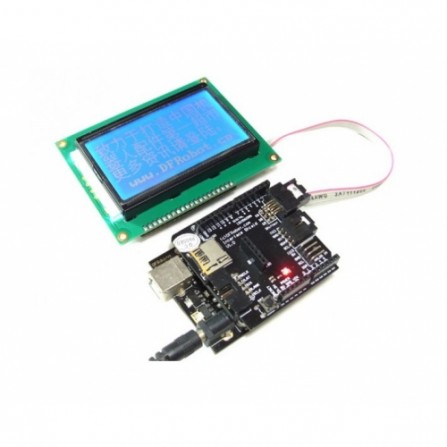

SPI LCD дисплей для Arduino
Этот модуль использует LCD 128x64 жидкокристаллический дисплей с поддержкой китайских символов, английских символов и графики. Он подходит для интерактивной работы с Arduino.
Он оснащен контролем подсветки, контрастности. Его можно подключить к "Интерфейс шилд" через IDC6 гнездо.
R9 используется для установки режима интерфейса. Для переключения в режим SPI, резистор R9 должен быть перемещен в R10.
Характеристики:
Источник питания: 4,5 ~ 5,5 В
Micrcontroller: ST7920
Разрешение: 128 × 64
Цвет: синий с белыми освещенными символами
Угол обзора: 170 градусов
ЖК-модуль: STN
Интерфейс управления: 8 / 4 бита Pallelel (по умолчанию) или 3 бита последовательный (SPI)
Размер модуля: 93x70x22mm
Техническое состояние : новый
Гарантия: 2 месяца
