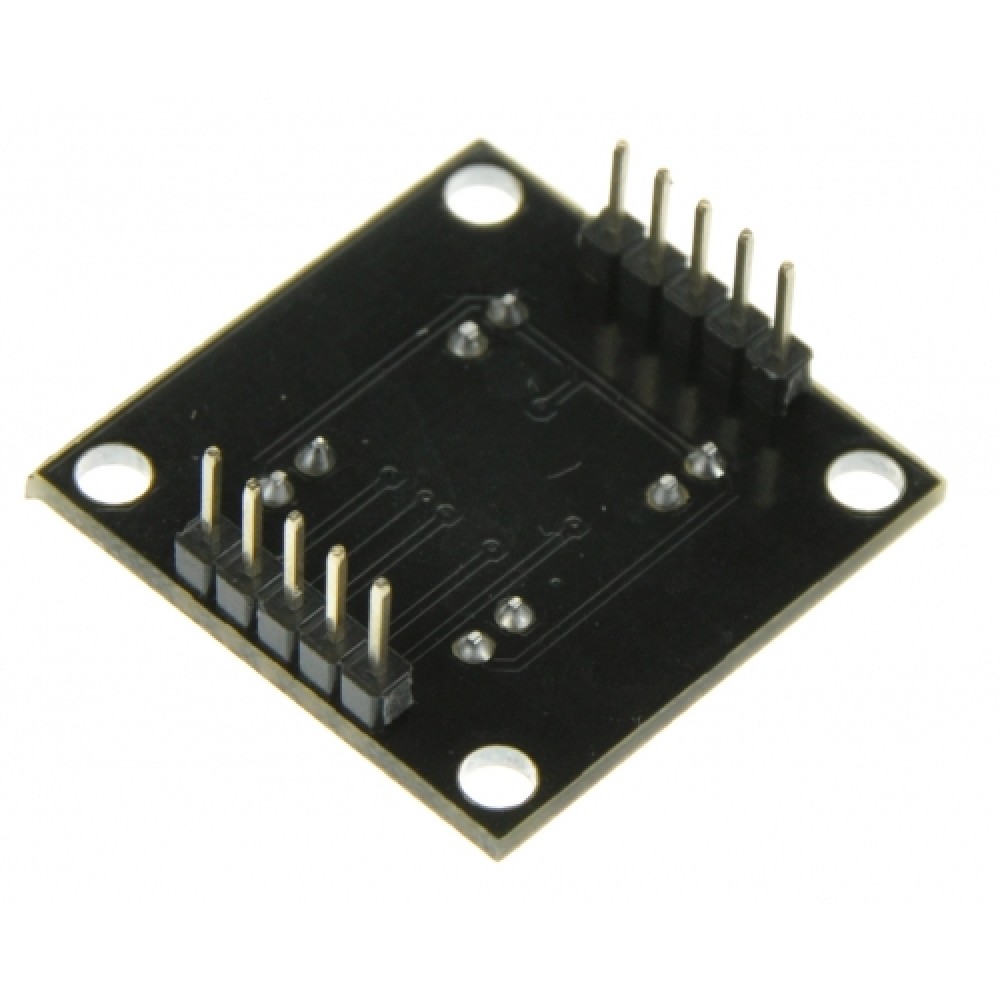

TCS3200 датчик цвета color для Arduino

TCS3200 датчик цвета color для Arduino

Артикул:  295rd
220 грн.
Наличие: Есть в наличии
Модель: SEN0101
+



TCS3200 датчик цвета для Arduino

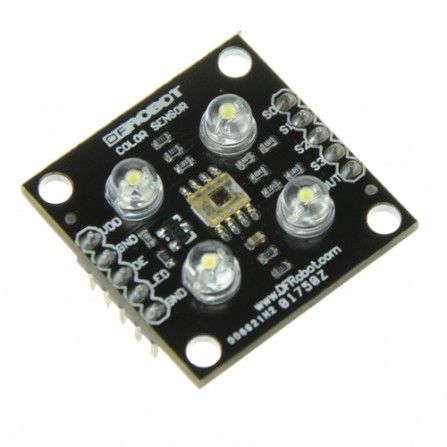

TCS3200 - детектор цвета (TAOS TCS3200 RGB чип и 4 белых светодиода)

Может обнаружить и измерить практически любой цвет (из видимого спектра). Поддерживает сортировку по цвету а также калибровку.

Характеристики
Напряжение: (от 2,7В до 5,5В)
Интерфейс: цифровой TTL
Преобразование интенсивности света в частоту
Программирование цветов и выходной частоты
Функция "Power Down"
Напрямую взаимодействует с микроконтроллером
Размер: 28.4x28.4mm

Пример программного кода:

int s0=3,s1=4,s2=5,s3=6;
int out=2;
int flag=0;
byte counter=0;
byte countR=0,countG=0,countB=0;
void setup()
{
Serial.begin(115200);
pinMode(s0,OUTPUT);
pinMode(s1,OUTPUT);
pinMode(s2,OUTPUT);
pinMode(s3,OUTPUT);

}
void TCS()
{
flag=0;
digitalWrite(s1,HIGH);
digitalWrite(s0,HIGH);
digitalWrite(s2,LOW);
digitalWrite(s3,LOW);
attachInterrupt(0, ISR_INTO, LOW);
timer0_init();

}
void ISR_INTO()
{
counter++;
}
void timer0_init(void)
{
TCCR2A=0x00;
TCCR2B=0x07; //the clock frequency source 1024 points
TCNT2= 100; //10 ms overflow again
TIMSK2 = 0x01; //allow interrupt
}
int i=0;
ISR(TIMER2_OVF_vect)//the timer 2, 10ms interrupt overflow again. Internal overflow interrupt executive function
{
TCNT2=100;
flag++;
if(flag==1)
{
countR=counter;
Serial.print("red=");
Serial.println(countR,DEC);
digitalWrite(s2,HIGH);
digitalWrite(s3,HIGH);
}
else if(flag==2)
{
countG=counter;
Serial.print("green=");
Serial.println(countG,DEC);
digitalWrite(s2,LOW);
digitalWrite(s3,HIGH);
}
else if(flag==3)
{
countB=counter;
Serial.print("blue=");
Serial.println(countB,DEC);
Serial.println("n");
digitalWrite(s2,LOW);
digitalWrite(s3,LOW);

}
else if(flag==4)
{
flag=0;
}
counter=0;
}
void loop()
{
TCS();
while(1);
}
Техническое состояние : новый
Гарантия:  2 месяца
