Описание

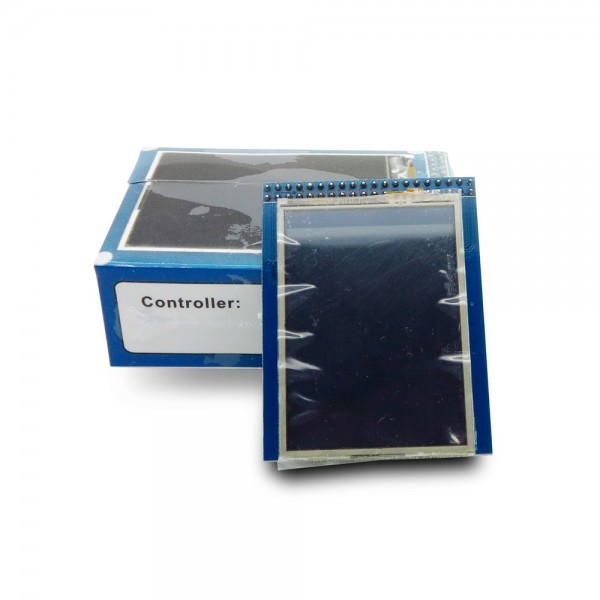

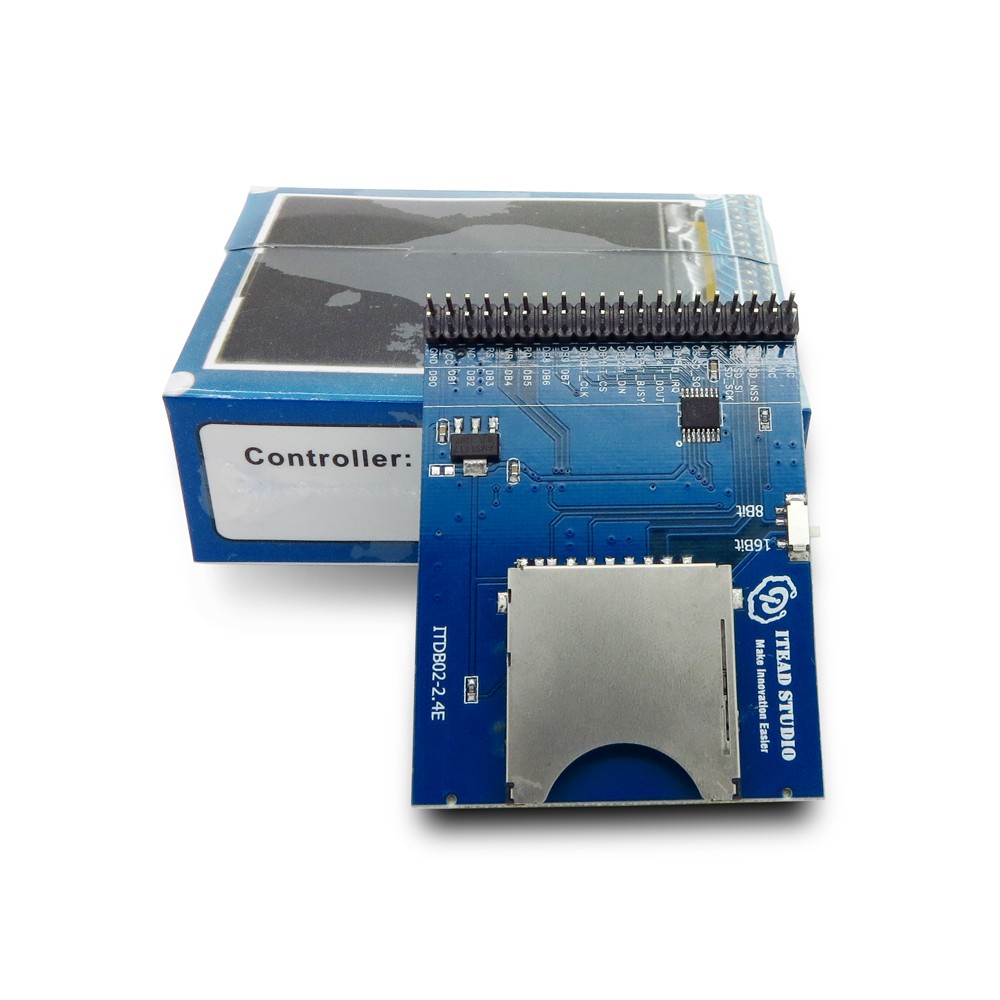

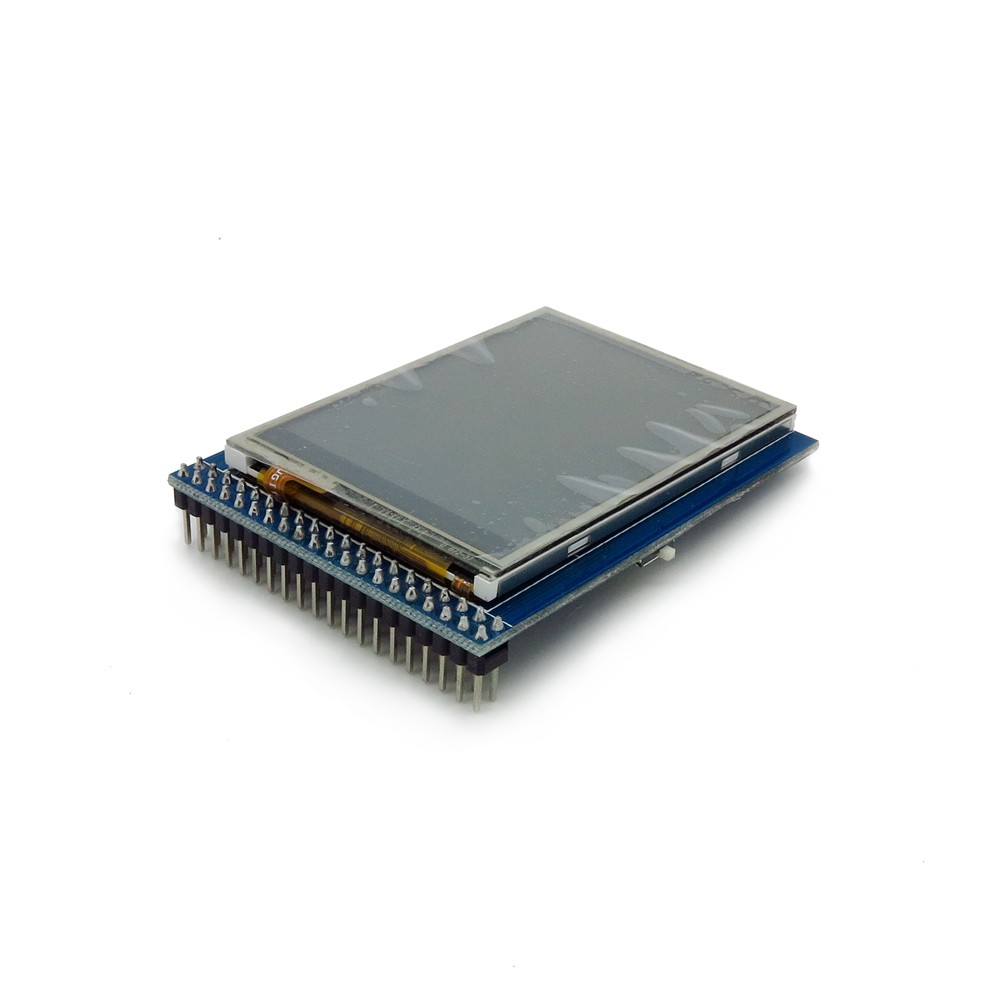

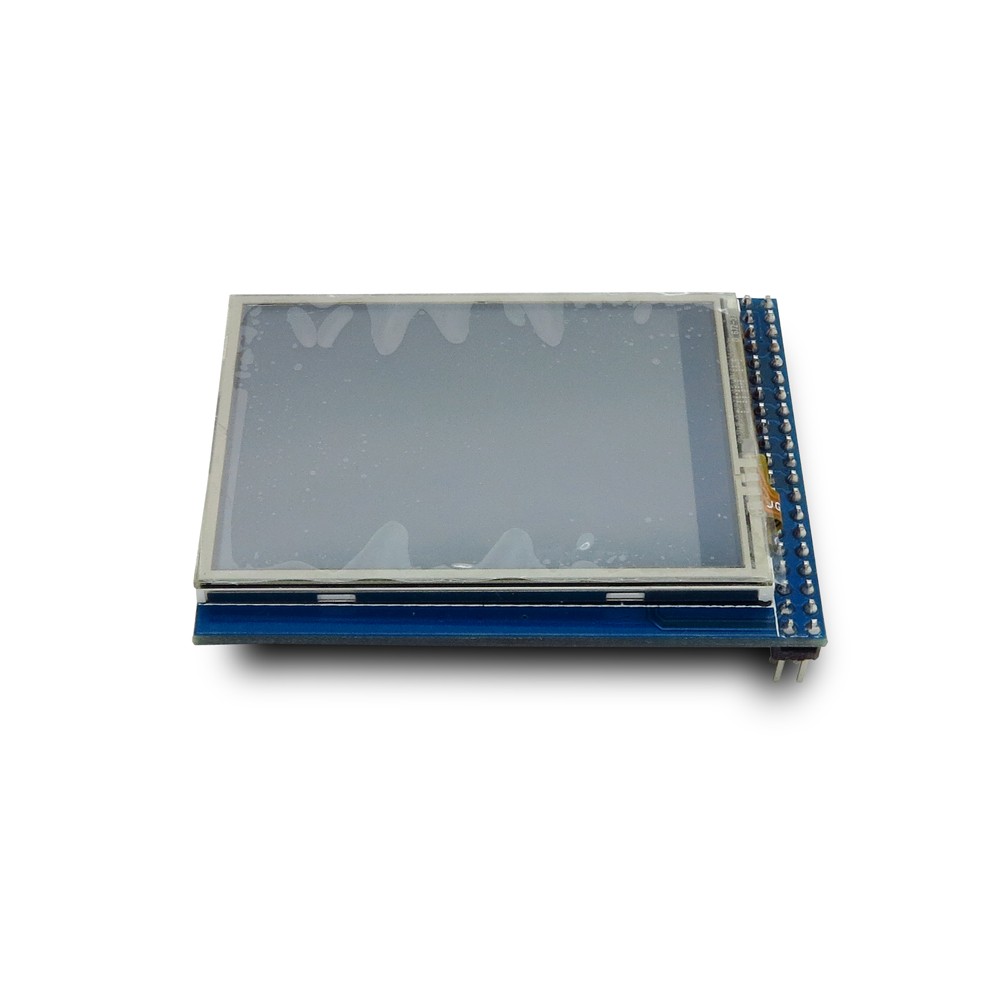

Панель TFT LCD 2,4 дюйма, разрешение 320 x 240, 65000 цветов. Контроллер LCD-модуля S6D1121, поддерживающий 8/16-битный интерфейс с 4-жильным управляющий интерфейсом. В модуль входит тачскрин и слот для SD-карт.
Железо
|
Пин
|
Тип*
|
Описание
|
|
GND
|
G
|
Заземление
|
|
VCC
|
P
|
Питание 5V
|
|
NC
|
-
|
Нет сигнала
|
|
RS
|
I
|
Выбор Данные/Команды
|
|
WR
|
I
|
Активация записи сигнала, активный низкий уровень
|
|
RD
|
I
|
Активация считывания сигнала, активный низкий уровень
|
|
DB8
|
I
|
Шина данных
|
|
DB9
|
I
|
Шина данных
|
|
DB10
|
I
|
Шина данных
|
|
DB11
|
I
|
Шина данных
|
|
DB12
|
I
|
Шина данных
|
|
DB13
|
I
|
Шина данных
|
|
DB14
|
I
|
Шина данных
|
|
DB15
|
I
|
Шина данных
|
|
CS
|
I
|
Выбор чипа, активный Низкий уровень
|
|
NC
|
-
|
Нет сигнала
|
|
LED
|
P
|
Подсветка
|
|
NC
|
-
|
Нет сигнала
|
|
DB0
|
-
|
Нет сигнала (8-битный режим)
|
|
I
|
Шина данных (16-битный режим)
|
|
DB1
|
-
|
Нет сигнала (8-битный режим)
|
|
I
|
Шина данных (16-битный режим)
|
|
DB2
|
-
|
Нет сигнала (8-битный режим)
|
|
I
|
Шина данных (16-битный режим)
|
|
DB3
|
-
|
Нет сигнала (8-битный режим)
|
|
I
|
Шина данных (16-битный режим)
|
|
DB4
|
-
|
