TFT LCD-модуль ITDB02-3.2WD

TFT LCD-модуль ITDB02-3.2WD

Артикул:  1896rd
290 грн.
Наличие: нет в наличии
Модель: IM120419006
+

Описание

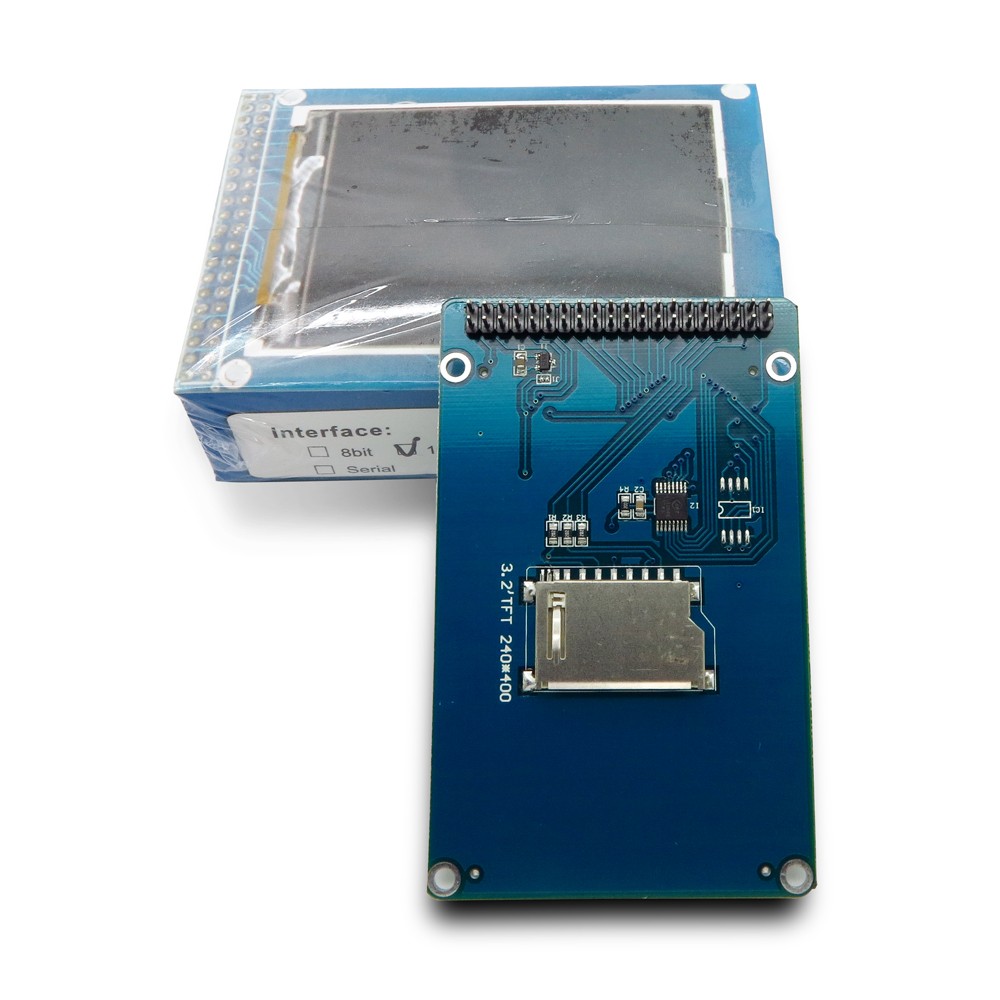

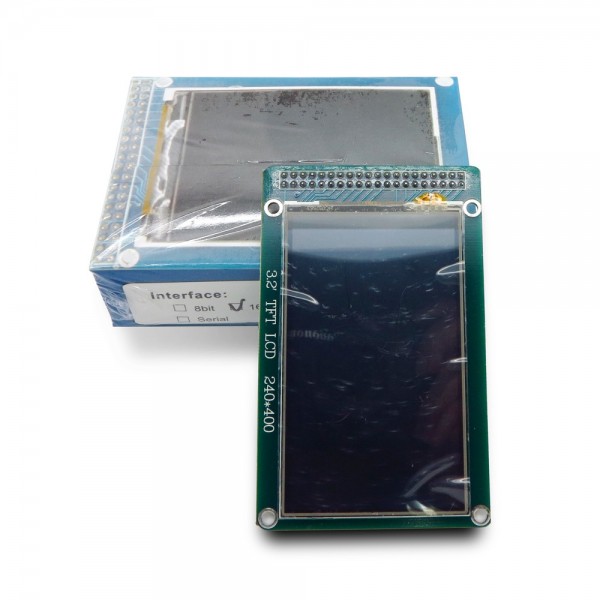

Панель TFT LCD 3,2 дюйма, разрешение 400х240, 65000 цветов, формат 16:9. Контроллер LCD-модуля HX8352-A, поддерживающий 16-битный интерфейс с 4-жильным управляющий интерфейсом. В модуль входит тачскрин и слот для SD-карт.

ITDB02-3.2WD поддерживает библиотеку UTFT.

Железо



Пин

Тип*

Описание

GND

G

Заземление

VCC

P

Питание 5V

NC

-

Нет сигнала

RS

I

Выбор Данные/Команды

WR

I

Активация записи сигнала, активный низкий уровень

RD

I

Активация считывания сигнала, активный низкий уровень

DB8

I

Шина данных

DB9

I

Шина данных

DB10

I

Шина данных

DB11

I

Шина данных

DB12

I

Шина данных

DB13

I

Шина данных

DB14

I

Шина данных

DB15

I

Шина данных

CS

I

Выбор чипа, активный Низкий уровень

NC

-

Нет сигнала

LED

P

Подсветка

NC

-

Нет сигнала

DB0

I

Шина данных

DB1

I

Шина данных

DB2

I

Шина данных

DB3

I

Шина данных

DB4

I

Шина данных

DB5

I

Шина данных

DB6

I

Шина данных

DB7
