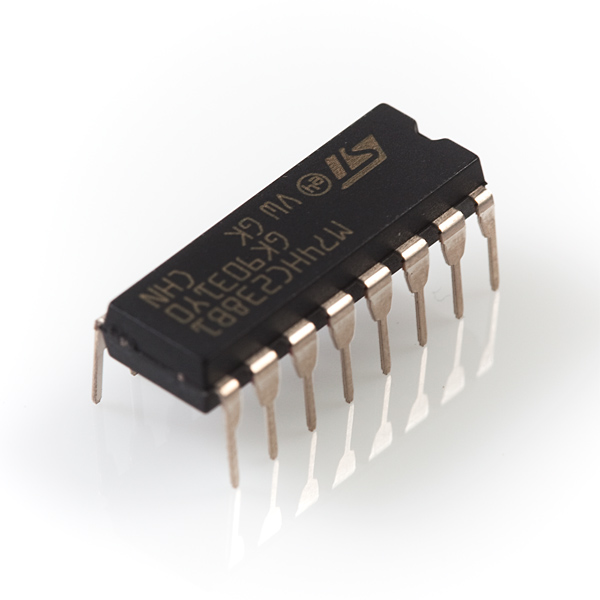

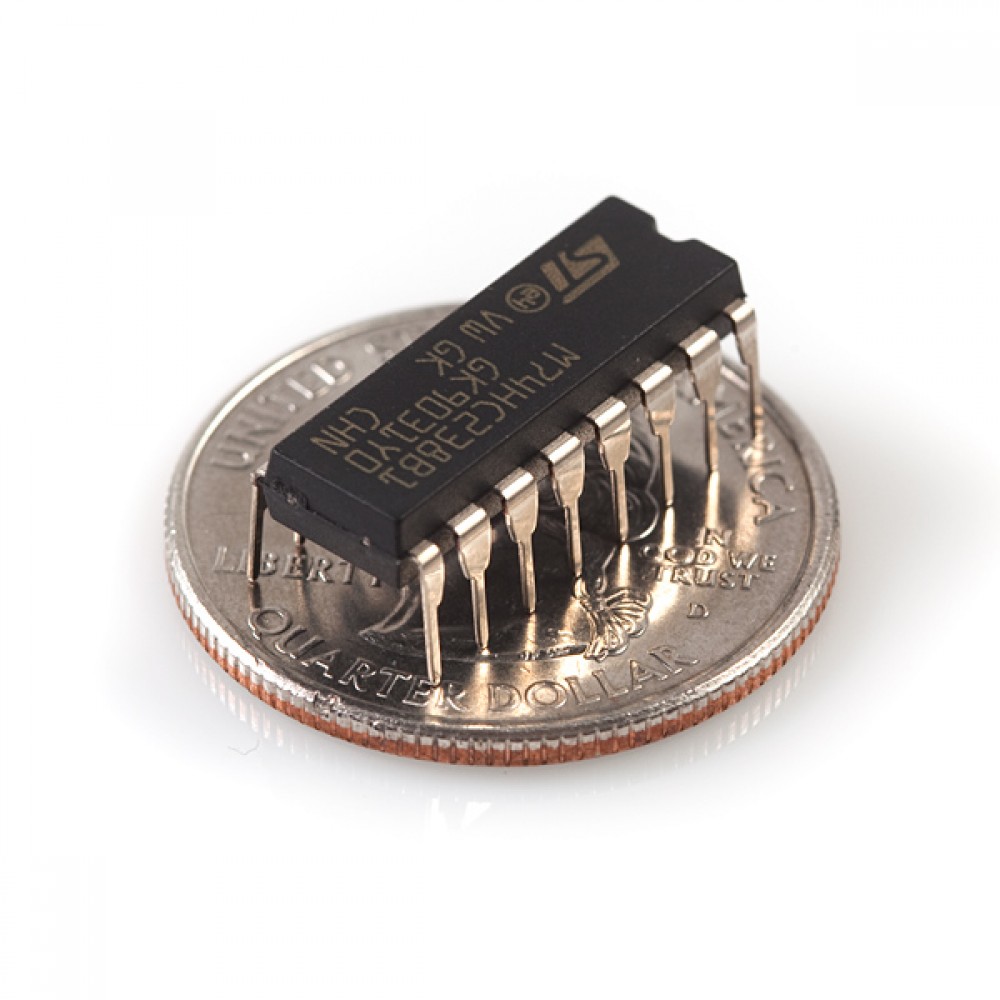

Высокоскоростной трансдекодер M74HC238 "с 3 на 8 линий". Доступны три бинарных входа (А,В,С), контролирующие активацию выходов (Y0-Y7). На этом чипе три входа (G1, ~G2A, и ~G2B); когда любой из активных входов подает низкий сигнал (или высокий в случае G1 39), все выходы подают низкий сигнал.

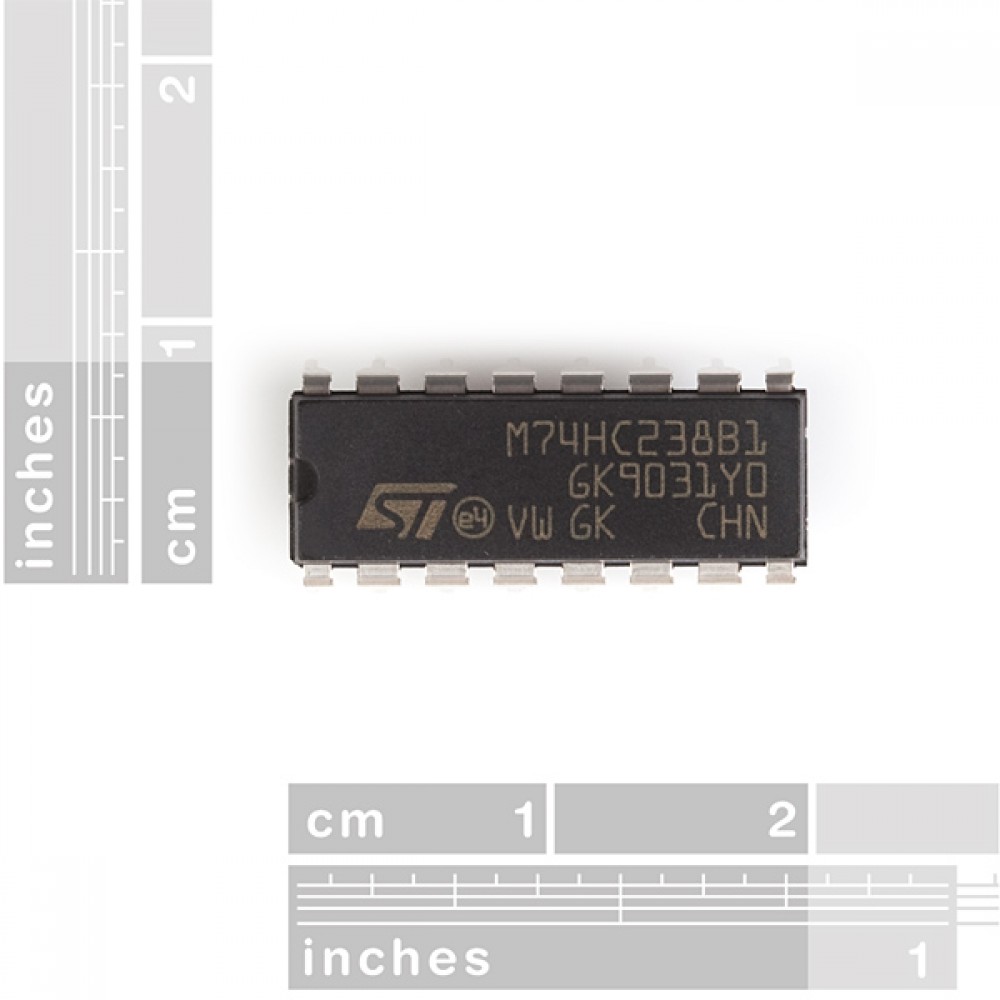

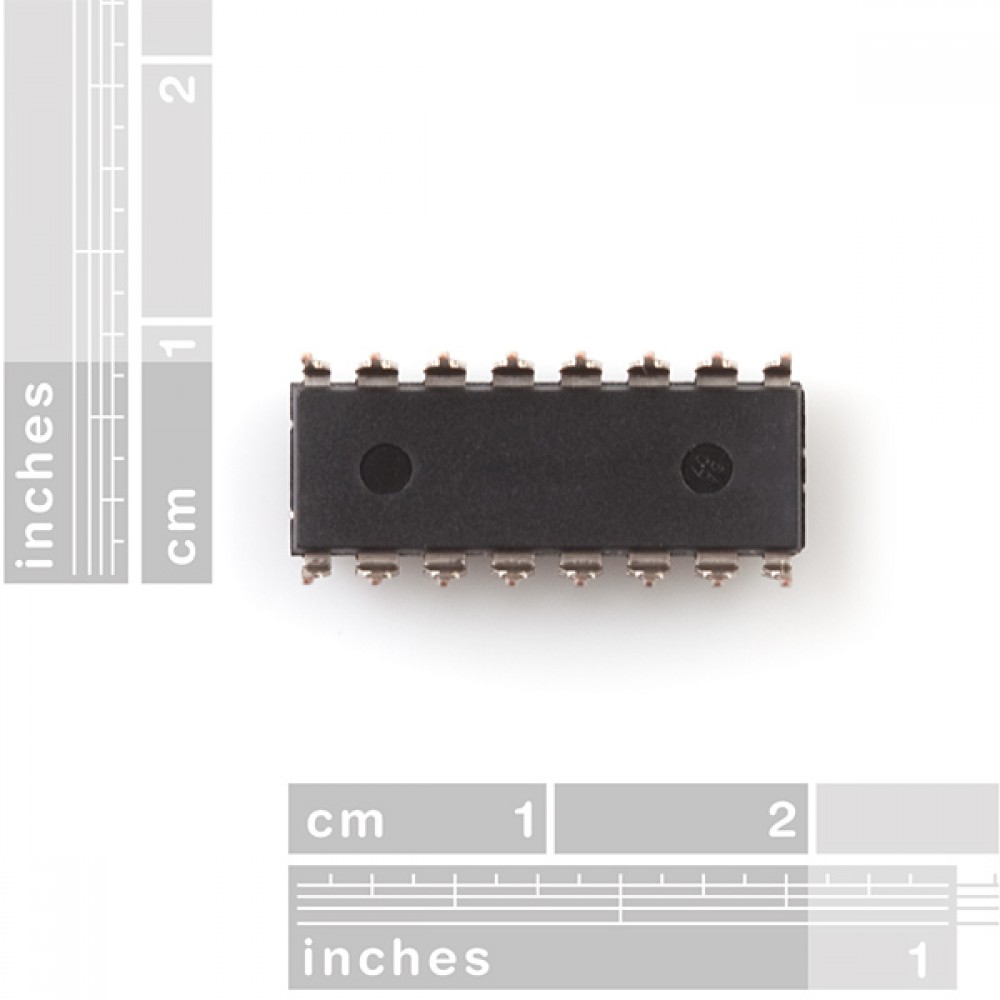

Это помогает, если нужно увеличить количество выходов с микроконтроллера. Например, так используется индикаторный 3x3x3 LED Cube для помощи ATmega168 в управлении 27 LED-индикаторами. Устройство идет в 16-контактном двухстороннем корпусе.
Функции:
Быстрое срабатывание
Широкий диапазон напряжения (DC 2 -...-6 В)
Небольшие потери по току (~4 мкА)
Устойчивость к помехам
Симметричный выходной импеданс
Сбалансированные задержки срабатывания
Входы со схемами защиты от статического разряда и сквозного избыточного напряжения
Техническое состояние: Новое
Гарантия 2 месяца
